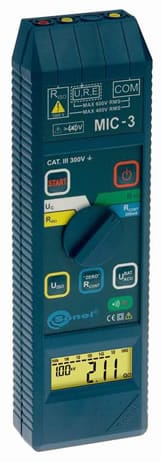

Megóhmetro medidor de aislamiento MIC-3

MIC-3 mide la continuidad y la conexión de protección y de compensación según PN-IEC 60364, que le permite crear los protocolos de estas medidas.

El medidor digital de resistencia de aislamiento MIC-3 se usa para las medidas directas de resistencia de aislamiento de los equipos eléctricos que trabajan con tensión de hasta 1 kV. Además, este medidor hace posible la medición de las conexiones de compensación y de protección, medida de resistencia a baja tensión y la medición de tensión continua y alterna.

Funciones básicas del equipo.

• Medida de la resistencia de aislamiento:
  • Tensión de prueba de aislamiento seleccionable de 250 V, 500 V o 1000 V,
  • Indicación continua de resistencia de aislamiento,
  • Descarga automática de la capacidad de los dispositivos después de la medida de resistencia de aislamiento,
  • Señalización acústica cada cinco segundos que facilita indicación del tiempo que pasó.
  • Indicación de tensión de medida real durante la medición,
• Medida de la continuidad de las conexiones de compensación y de protección:
  • Medida con corriente ≥200mA con resolución 0,01Ω
• La medida de la resistencia con baja tensión del rango 0...400Ω:
  • Medida de corriente de 10Ma con resolución 0,1Ω,
  • Señalización acústica rápida para circuito de resistencia R<10Ω.
• Medida de tensión continua y alterna en el rango 0...600V:
  • Detección automática del tipo de tensión (continua/alterna).
• Selección automática de rangos de medida.
  • Desactivación automática del dispositivo cuando no está en uso (AUTO-OFF).
• Medidor cumple con la norma PN-EN61557.

Medición de la resistencia de aislamiento:

• Corriente máxima de salida del convertidor: l,2Ma
• Rango de medida según IEC 61557-2:
• Para U_N=250V: 250Ω...1000MΩ
• Para U_N=500V: 500Ω...1999MΩ
• Para U_N=1000V:1MΩ...3GΩ

Tensión	Rango	Resolución	Precisión
250V	0...1999kΩ	1kΩ	±(3% v.m. + 8 dígitos)
	2,00...19,99MΩ	0,01MΩ
	20,0...199,9MΩ	0,1MΩ
	200...1000MΩ	1MΩ
Tensión	Rango	Resolución
500V	0...1999kΩ	1kΩ
	2,00...19,99MΩ	0,01MΩ
	20,0...199,9MΩ	0,1MΩ
	200...1000MΩ	1MΩ
Tensión	Rango	Resolución
1000V	0...1999kΩ	1kΩ
	2,00...19,99MΩ	0,01MΩ
	20,0...199,9MΩ	0,1MΩ
	200...1000MΩ	1MΩ
	2,00...3,00GΩ	0,01GΩ	±(4% v.m. + 6 dígitos)

Atención: para valores de resistencia de aislamiento bajo R_ISOmin
(250Ω para 250V, 500Ω para 500V, 1kΩ para 1000V) la precisión no está especificada debido al trabajo de medidor de la reducción actual del convertidor del limitación de corriente de convertidor.

Medida de resistencia de conexiones de protección y de compensación:

Rango	Resolución	Precisión
0,00...19,99Ω	0,01Ω	±(2%v.m. + 3dígitos)
200...199,9Ω	0,1Ω
200...399Ω	1Ω

• Tensión entre terminales: 5V
• Corriente para terminales en cortocircuito > 200mA

Medida de resistencia a baja tensión:

Rango	Resolución	Precisión
0,00...19,99Ω	0,01Ω	±(2%v.m. + 3dígitos)
200...399Ω	1Ω	±(4%v.m. + 3dígitos)

• Señal auditiva para resistencias menores a 10Ω
• Tensión máxima entre terminales - 5V
• Corriente máxima para terminales en cortocircuito -10mA

Medida de tensiones:
Tensión continua

Rango	Resolución	Precisión
0...600V	1V	±(3% v.m. + 2 dígitos)

Tensión alterna de 45...6S Hz (forma de onda sinusoidal con un componente armónico < 2%)

Rango	Resolución	Precisión
0...600V	1V	±(3% v.m. + 2 dígitos)

v.m.=valor medido

Datos técnicos

• Seguridad eléctrica:

• Tipo de aislamiento doble, según PN-EN 61010-1 e IEC 61557
• Categoría de medida III 300V según PN-EN 61010-1
• Grado de la protección de la caja según PN-EN 60529 IP40

• Otros datos técnicos:

• Fuente de alimentación 2 pilas LR6 (tipo AA) o 2 baterías AA
• Tiempo del apagado automático 120 segundos
• Frecuencia de medida para la función R_ISO aproximadamente 3 medidas/segundo
• Número de mediciones R_ISO (para pilas Panasonic POWERMAX 3) min. 1500
• Número de mediciones R_CONT (para pilas Panasonic POWERMAX 3) min. 5000 -dimensiones 230x67x35 mm
• Masa de medidor aproximadamente 300 g

• Condiciones de utilización:

• Temperatura de trabajo:  0...+40ºC
• Temperatura de almacenamiento: -20...+60ºC
• Temperatura de referencia: +23 ± 2ºC

Equipamiento estándar

• Cable de 1,2m negro con conectares tipo banana
• Cable de 1,2m amarillo con conectores tipo banana
• Sonda amarilla con conector banana
• Sonda negra con conector banana
• Cocodrilo negro K01
• Funda M1 para el medidor
• Paquete de pilas
• Certificado de calibración
• Manual de operación

Equipamiento opcional

• AGT-16P (adaptador de enchufe trifásico)
• AGT-32P (adaptador de enchufe trifásico)
• AGT-63P (adaptador de enchufe trifásico)
• Cocodrilo azul K02
• Cable de 1,2m azul con conectores
• Tipo banana
• Certificado de laboratorio
