Equipo analizador de Interruptores
CT 7000

Características generales

El Modelo CT-7000 Serie 2, es un preciso analizador de Interruptores, autónomo, producto de una tercera generación de analizadores controlados por microprocesadores. Es económico y fácil de usar. Puede funcionar en cualquiera de sus dos modos: como un tradicional analizador de Tiempos / Desplazamiento, o como un Disparador Rápido (temporización en línea). En el modo Tiempo/Desplazamiento, el CT-7500 analiza el comportamiento integral del interruptor: el tiempo de operación, la carrera, la velocidad, el sobre-desplazamiento, y el recorrido. El Análisis de movimiento de contactos, incluye: Abrir, Cerrar, Abrir-Cerrar, Cerrar-Abrir, y Abrir-Cerrar-Abrir. La ventana de temporización es seleccionable por períodos de 1 a 10 segundos. La ventana de 10 segundos permite la temporización de eventos de larga duración.

Aplicaciones

• Tabulado e Impresión grafica completa de datos.
• Detecta contactos de red y de resistencia de Inserción en el mismo canal de entrada.
• Transductor digital de desplazamiento; no requiere configuración o calibración.
• Capacidad de diagnóstico.
• Puertos RS-232 + USB.
• Almacena hasta 100 resultados y 99 planes de pruebas en memoria Flash EEPROM.
• Operación de Iniciación del Interruptor.
• Impresora térmica incorporada.

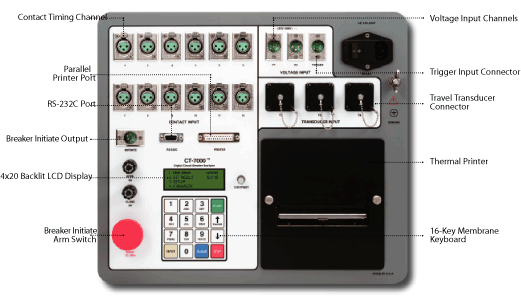

CT 7000 - Analizador de interruptores, autónomo y digital - Detalle

Especificaciones técnicas detalladas

Características técnicas detalladas del equipo de pruebas de interruptores CT7000

TIPO	Analizador digital de interruptor en base a una micro computadora
TAMAÑO	16 Pulgadas por 14 Pulgadas por 11 Pulgadas
PESO	menos de 20 libras.
CONTACTO DE TEMPORIZACIÓN	Abrir, Cerrar, Abrir-Cerrar, Cerrar-Abrir, y Abrir-Cerrar-Abrir
ALIMENTACIÓN	3 amps, 100-240 volts, 50/60 Hz
ENTRADAS DE CONTACTO SECO	3, 6, ó 12 canales de entrada. Cada canal detecta Contactos de Red y de Resistencia de Inserción
VENTANA DE TEMPORIZACIÓN	Seleccionable: 1 segundo ó 10 segundos
RESOLUCIÓN	± 100 microsegundos a 1-segundo de duración ±1.00 milisegundos a 10-segundos de duración
PROTECCIÓN DEL CANAL DE CONTACTO SECO	Los fusibles protegen toda las fuentes de alimentación aislada. Todas las entradas de contacto son a tierra hasta que se realiza la pruebaProtegidos con TVS y diodo-zener.
CONTACTO DE RESISTENCIA	Cerrado: < 20 ohms Abrir: > 5.000 ohms
RESISTENCIA DE INSERCIÓN	Rango: 50-5,000 ohms
DISPARO DE ENTRADA	Abrir/Cerrar: 30 a 300 V, cc/ pico de ca
ENTRADAS DE TENSIÓN	Dos; 30 a 300V, cc o pico de ca
SENSOR DE INICIADOR DE CORRIENTE	Uno integrado, sin contacto, sensor de efecto Hall, de 1 a 25 amperios, cc a 5Khz.
INTERRUPTOR INICIADOR	Se inicia Abrir, Cerrar, Abrir- Cerrar, Cerrar-Abrir, Abrir-Cerrar- Abrir
TRANSDUCTOR DE DESPLAZAMIENTO	3 canales transductores de desplazamiento. Movimiento rectilíneo: 0,0-60,0 pulgadas (± 0,005 pulgadas)Rango giratorio: 0-360º ((± 0,006º)
CONTACTO DE DESPLAZAMIENTO PUNTO DE DIFERENCIA	Mide distancias de punto de contacto de "Cierre-lento" (copia impresa).
SOFTWARE DE ANÁLISIS DEL INTERRUPTOR (INCLUYE)	El software de análisis es compatible con computadoras IBM. Paquete del software para el visor gráfico, informes numéricos, y herramienta de base de datos para comercios y oficinas. Este paquete de software se incluye con cada analizador.
INTERFASE A PC	Puerto RS-232C
ALMACENAJE DE REGISTRO DE TIEMPOS	100 registros típicos en flash EEPROM
PLAN DE REGISTRO DE PRUEBA DE ALMACENAJE	45 planes en flash EEPROM
DISPLAY	PANTALLA LCD retroiluminada: de 4 líneas de 20 caracteres en pantallaVisible bajo luz solar intensa.
COPIA IMPRESA	Ambos resultados de contacto de desplazamiento en forma de onda y tabulados se imprimen en papel térmico de 4,5 pulgadas (0,114 metros).
IMPRESORA COLOR	Puerto de la impresora integrado en paralelo. Las CT-7000 imprimen tanto resultados de prueba gráficos como tabulados en papel color en 8 1/2 x 11" por medio de una impresora chorro a tinta externa.
ESTUCHE (OPCIONAL)	Caja rígida para transporte: disponible tanto para transductores de desplazamiento y la CT-7000.
TEMPERATURA	Funcionamiento: 0ºC  a  55ºC  Almacenaje: -40 C a 65 º C
SOPORTE LOGÍSTICO	Clases de entrenamiento para usuarios. El servicio se encuentra disponible dentro de las 72 horas
GARANTÍA	De un año sobre los componentes y la reparación; También se encuentra disponible el servicio luego de la extinción de la garantía.

Vea todas las características en el catálogo .pdf [1.07 Mb.][en]
