Equipos de prueba y ensayo de Relés
RFD 200

Características generales

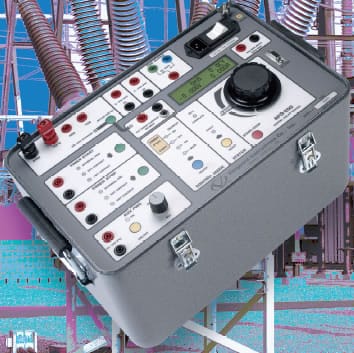

El Modelo RFD-200 de Amperis es un equipo de pruebas y ensayos de reles que proporciona un análisis de verificación del rendimiento de los relés electromecánicos, electrónicos y los relés para protección en sus instalaciones operativas; Controlado por microprocesador, el Modelo RFD-200 es un equipo robusto que proporciona ensayos de una variedad de relés para protección que operan tanto en ambientes internos como externos.

El Amperis RFD-200 es muy fácil de usar. El diseño ergonómico permite elecciones operativas intuitivas que podrán realizar usuarios primerizos con poco entrenamiento o sin él.

Aplicaciones

• Un Temporizador integrado muestra el tiempo de contacto en ciclos y milisegundos
• Proporciona una fuente de corriente alterna CA variable (hasta 250 Amperios)
• Proporciona una fuente de tensión de corriente alterna CA variable (hasta 240 Vac)
• Proporciona una fuente de tensión de corriente continua DC variable (hasta 300 Vcc)
• Suministro de corriente continua DC auxiliar (programable de 20 a 240 Vcc)
• Los resultados se muestran en una pantalla LCD retroiluminada de 2 líneas de 16 caracteres
• Pruebas de saturación de transformadores de corriente
• Pruebas de la relación de espiras del transformador
• Temporizador disparado por las transiciones de la tensión, contacto seco
• La salida del disparador del temporizador puede disparar otro RFD-200 u otros dispositivos externos

RFD 200 - Equipo de prueba de Relés

Especificaciones técnicas detalladas

Características técnicas detalladas del equipo de prueba y ensayo de relés RFD 200

Salida de Corriente Alterna
Rango	Tensión Sin Carga	Tensión Con Carga	Corriente Con Carga	Tiempos de Carga/Descarga
10 A	90 Vac	75 Vac	10 A	2 min / 15 min
40 A	25 Vac	20 Vac	40 A	1 min / 15 min
100 A	10 Vac	7.25 Vac	100 A	1 min / 15 min
100 A		10 Vac	250 A	1 sec / 5 min
Salida de Tensión de Corriente Alterna
Rango	Tensión Sin Carga	Tensión Con Carga	Corriente Con Carga	Tiempos de Carga/Descarga
250 Vac	260 Vac	240 Vac	3 A	10 min / 45 min
Salida de Tensión de Corriente Continua
Rango	Tensión Sin Carga	Tensión Con Carga	Corriente Con Carga	Tiempos de Carga/Descarga
300 Vdc	300 Vac	250 Vdc	2 A	10 min / 45 min
Salida Auxiliar de Corriente Continua
10 - 240 Vdc
Corriente Máxima
0.4 A
Pantalla de Segundos del Temporizador RFD-200 en segundos y en ciclos
Rango		Resolución		Exactitud
0 to 9.999 sec		1 ms		± 1 ms
10.00 to 99.99 sec		10 ms		± 10 ms
100.0 to 99999.9 sec		100 ms		± 100 ms
Timer Cycles Display
Rango		Resolución		Exactitud
0 to 9.999 cycles		0.1 ciclos		± 1 ms
1,000 to 49,999 cycles / 50 Hz		1 ciclos		± 10 ms
1,000 to 59,999 cycles / 60 Hz		1 ciclos		± 100 ms

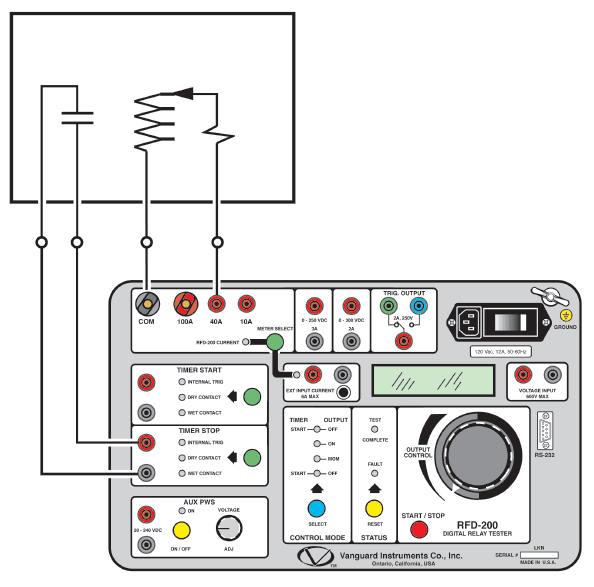

Se puede encender o apagar el Temporizador Digital RFD-200 en tres modos diferentes: Disparador Interno: Iniciar el temporizador con la presencia o eliminación de tensión o fuente de corriente del RFD-200. Contacto Seco: Cambiar el estado de la entrada de contacto seco. Contacto Húmedo: Cambiar el estado de la entrada de tensión de la corriente continua.
