Equipo de prueba de Transformadores
EZCT 2000
Consulte ahora nuestros Precios de equipos de diagnóstico y ensayo de transformadores
No dude en contactarnos
Llámenos hoy por teléfono al: (+34) 982 20 99 20
Estaremos encantados de atenderle.
Introducción

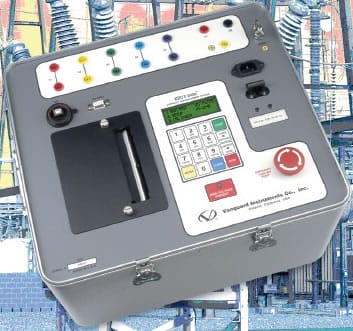

El EZCT-2000 es un equipo para la prueba de transformadores de corriente controlado por microprocesador de segunda generación. El EZCT-2000 realizará la prueba de saturación del TC (transformador de corriente), medirá la resistencia del devanado del TC y transformará automáticamente la relación de espiras. Todas las conexiones de prueba de EZCT-2000 se pueden conectar a las terminales de salida del TC (X1, X2, X3, X4 & X5); no se requiere una conexión conmutada.
Características
- Realiza Pruebas de Saturación, Pruebas de Relación y Polaridad
- Realiza la Prueba de Resistencia del Devanado del TC (transformador de corriente)
- Completamente Automatizado
- Información del registro del cabezal de prueba que incluye el nombre de la empresa, nombre de la subestación, ID del circuito, fabricante, número de serie del TC, nombre del operador, y comentarios sobre el registro de prueba
- Curvas de Saturación Múltiple de Gráficos
- Almacena 140 Registros (de 10 Curvas de Saturación)
- Interfaz de Computadora
 |
Especificaciones técnicas detalladas
| TIPO | Equipo para la prueba de Transformadores de Corriente. |
| DIMENSIONES FÍSICAS | 16 pulgadas de ancho, por 11 pulgadas de ancho, por 14 pulgadas de profundidad ( 40.6 cm x 29.9 cm x 35.6 cm)Peso: 40 lbs (20 kg.) |
| TENSIÓN DE ENTRADA | 90-130 Vac ó 200-240 Vac, 50 Hz/60 Hz (especificado por el usuario) |
| TENSIÓN DE PRUEBA DE SALIDA | 0 a 50 Vac @ 10 Amperios máx, 0 a 300Vac @ 10 Amperios máx 0 a 500Vac @ 5 Amperios máx 0 a 1200 Vac @ 2 Amperios máx 0 a 2000 Vac @ 1.2 Amperios máx |
| RANGO DE LECTURA DE TENSIÓN | 0 a 2,200 Vac, Precisión: ±1,0% de lectura, ± 1 volt |
| RANGO DE LECTURA DE CORRIENTE | 0 a 10 Amperios, Precisión /Exactitud: ±1,0% de lectura, ±0,02 Amperios) |
| RANGO DE RELACIÓN DE ESPIRAS | 0.8 a 999, Precisión: ±0,1% 1000 a 1999, Precisión: ±0.3% 2,000 a 5,000, Precisión: ± 1.0% |
| MEDICIÓN DEL ÁNGULO FASE | 0 - 360 grados, Precisión: ±1,0 grados |

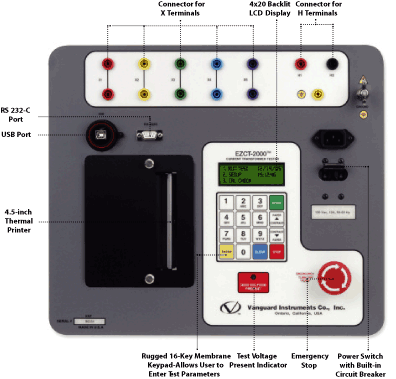

| DISPLAY | LCD Retroiluminada, 4 líneas de 20 caracteres |
| IMPRESORA | térmica de 4.5” integrada |
| INTERFASE A PC | RS-232C (115k baudios) y un Puerto USB |
| SOFTWARE DE PC | Windows XP Programa de Análisis de TC incluido en el precio de compra. |
| ALMACENAJE DEL PLAN DE PRUEBA | Almacena 140 planes de prueba. Cada plan de prueba almacena 10 tensiones de prueba de saturación y parámetros de corriente |
| ALMACENAJE DEL PLAN DE PRUEBA | Almacena 128 planes de prueba. Cada plan de prueba almacena 10 tensiones de prueba de saturación y parámetros de corriente |
| SEGURIDAD | Diseñada para cumplir con la Norma UL 61010A-1 y CAN/CSA C22.2 N° 1010.1-92 |
| ENTORNO | Operativo: -10ºC a 50ºC (15º F a +122ºF) Almacenaje: -30ºC a 70ºC (-22ºF a +158ºF) |
| CABLES | Cinco juegos de cables X de 20 pies Un juego de cable H de 35 pies Cable de alimentación Un cable y su bolso porta cable |
| GARANTÍA | De un año sobre los componentes y la reparación |
 Vea todas las características en el catálogo .pdf [Inglés/English] [525 Kb.]
|
