El TWR250B es un analizador trifásico totalmente automático que reúne la resistencia de devanado, el ensayo dinámico del cambiador de tomas en carga (DVtest), la desmagnetización, la relación de transformación, el desfase y la corriente de excitación. Los 6 a 8 bornes del transformador se conectan de una vez y los ensayos se encadenan sin volver a cablear.
Ventajas
Una conexión para todos los ensayos

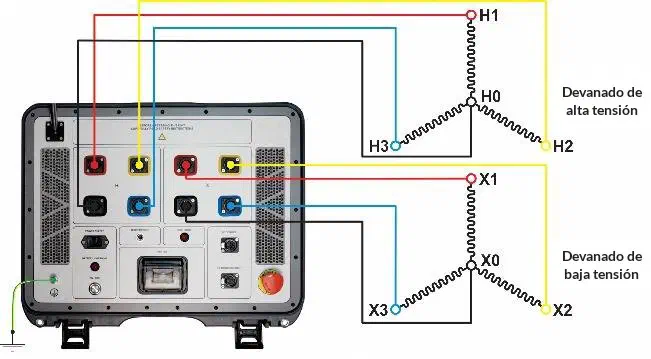

Con tres o cuatro cables H y tres o cuatro cables X quedan conectados todos los bornes de alta y baja tensión, lo que acorta mucho el ensayo en campo, sobre todo en transformadores grandes.
Resistencia de devanado hasta 25 A CC
Corriente continua verdadera, sin rizado, con un algoritmo propio para cada configuración de transformador. Con los seis devanados conectados, el equipo inyecta a la vez en alta y baja tensión de la misma columna y el núcleo se satura antes.
Relación hasta 250 V CA según IEC 60076-1
Medida exacta de relación y equilibrio magnético en grandes transformadores de generación y transporte, con detección automática del grupo vectorial y cálculo de la desviación respecto a la placa.
Cambiador de tomas bajo control
La unidad de control incorporada maniobra a distancia el cambiador de tomas en carga y automatiza el ensayo en varias posiciones con un solo operario.
Aplicaciones
- Puesta en servicio y mantenimiento de transformadores y autotransformadores de potencia, trifásicos y monofásicos.
- Diagnóstico del cambiador de tomas en carga mediante DVtest en varias posiciones.
- Relación, polaridad, resistencia de devanado y desmagnetización de transformadores de corriente.
- Resistencia de devanado de motores, generadores y otros objetos inductivos.
Acerca del producto
Al elegir el diagrama vectorial, el equipo ejecuta el ensayo específico de cada conexión -estrella-triángulo, triángulo-triángulo, triángulo-zigzag, etc.- sin cambiar los cables, y un filtrado propio anula las interferencias de los campos de alta tensión. La batería interna permite ensayar donde no hay red.
La pantalla táctil de 10,1" trabaja con plantillas preparadas en la oficina; la tarjeta SD de 32 GB guarda decenas de miles de resultados, que se imprimen en la impresora térmica de 58 mm o se exportan por USB. El software de PC, incluido y con actualizaciones gratuitas, exporta los resultados a Excel y genera informes en PDF.
Especificaciones técnicas
| Fuentes de ensayo | 1 - 250 V CA; 5 mA - 25 A CC, hasta 50 V |
| Relación de transformación | 0,8 - 50 000; resolución de 5 dígitos |
| Resistencia de devanado | 0,1 µΩ - 100 kΩ |
| Ángulo de fase y corriente de excitación | 0 - 360° (0,01°); 0 - 2 A |
| DVtest y canal de corriente CA | Resolución 1 ms |
| Temperatura | -50 a +180 °C; Pt100 clase B |
| Pantalla, memoria e interfaz | Táctil de 10,1"; SD de 32 GB; Ethernet y USB |
| Alimentación | 90 - 264 V CA, 50/60 Hz; batería de ion-litio de 14,4 V y 6,8 Ah |
| Dimensiones y peso | 503 × 193 × 406 mm; 11,0 kg |
| Normas y garantía | EN 61010-1:2010; EN 61326-1:2013; 3 años |
Preguntas frecuentes
¿Qué ensayos se hacen sin cambiar los cables?
Todos: resistencia de los seis devanados, DVtest, desmagnetización, relación, desfase y corriente de excitación, con la misma conexión de cables H y X.
¿Sirve para transformadores monofásicos y de corriente?
Sí. En monofásicos se usan dos cables H y dos X. En los transformadores de corriente, los cables H van al secundario y los X al primario, o pasan por el núcleo si no hay bornes primarios.
¿Por qué hay que desmagnetizar el núcleo?
Un ensayo de corriente continua puede dejar magnetismo remanente que falsea otros ensayos. El equipo lo elimina con una corriente de polaridad alterna y amplitud decreciente hasta cero.
¿Cómo se documentan los resultados?
Se imprimen en el equipo, se exportan por USB o se descargan con el software de PC, que genera informes personalizados en PDF.
