O TWR250B é um analisador trifásico totalmente automático que reúne a resistência de enrolamento, o ensaio dinâmico do comutador de tomadas em carga (DVtest), a desmagnetização, a relação de transformação, o desfasamento e a corrente de excitação. Os 6 a 8 terminais do transformador ligam-se de uma só vez e os ensaios sucedem-se sem voltar a cablar.
Vantagens

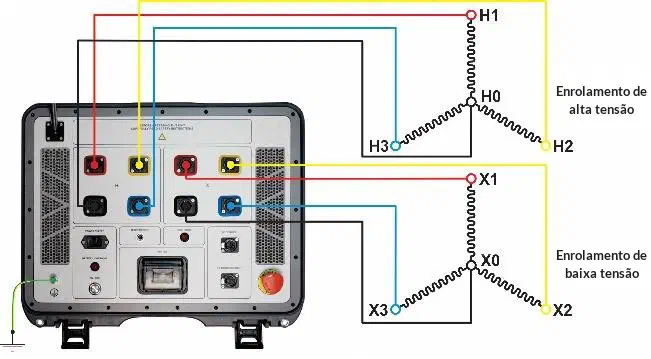

Uma ligação para todos os ensaios
Com três ou quatro cabos H e três ou quatro cabos X ficam ligados todos os terminais de alta e baixa tensão, o que encurta muito o ensaio no terreno, sobretudo em transformadores grandes.
Resistência de enrolamento até 25 A CC
Corrente contínua verdadeira, sem ondulação, com um algoritmo próprio para cada configuração de transformador. Com os seis enrolamentos ligados, o equipamento injeta ao mesmo tempo nos enrolamentos de alta e baixa da mesma coluna e o núcleo satura mais cedo.
Relação até 250 V CA segundo a IEC 60076-1
Medição exata da relação e do equilíbrio magnético em grandes transformadores de produção e transporte, com deteção automática do grupo vetorial e cálculo do desvio face à chapa.
Comutador de tomadas sob controlo
A unidade de comando incorporada manobra à distância o comutador de tomadas em carga e automatiza o ensaio em várias posições com um só operador.
Aplicações
- Colocação em serviço e manutenção de transformadores e autotransformadores de potência, trifásicos e monofásicos.
- Diagnóstico do comutador de tomadas em carga através de DVtest em várias posições.
- Relação, polaridade, resistência de enrolamento e desmagnetização de transformadores de corrente.
- Resistência de enrolamento de motores, geradores e outros objetos indutivos.
Sobre o produto
Ao escolher o diagrama vetorial, o equipamento executa o ensaio específico de cada ligação -triângulo-estrela, triângulo-triângulo, triângulo-ziguezague, etc.- sem trocar os cabos, e uma filtragem própria anula as interferências dos campos de alta tensão. A bateria interna permite ensaiar onde não há rede.
O ecrã tátil de 10,1" trabalha com modelos preparados no escritório; o cartão SD de 32 GB guarda dezenas de milhares de resultados, que se imprimem na impressora térmica de 58 mm ou se exportam por USB. O software de PC, incluído e com atualizações gratuitas, exporta os resultados para Excel e gera relatórios em PDF.
Especificações técnicas
| Fontes de ensaio | 1 - 250 V CA; 5 mA - 25 A CC, até 50 V |
| Relação de transformação | 0,8 - 50 000; resolução de 5 dígitos |
| Resistência de enrolamento | 0,1 µΩ - 100 kΩ |
| Ângulo de fase e corrente de excitação | 0 - 360° (0,01°); 0 - 2 A |
| DVtest e canal de corrente CA | Resolução 1 ms |
| Temperatura | -50 a +180 °C; Pt100 classe B |
| Ecrã, memória e interface | Tátil de 10,1"; SD de 32 GB; Ethernet e USB |
| Alimentação | 90 - 264 V CA, 50/60 Hz; bateria de iões de lítio de 14,4 V e 6,8 Ah |
| Dimensões e peso | 503 × 193 × 406 mm; 11,0 kg |
| Normas e garantia | EN 61010-1:2010; EN 61326-1:2013; 3 anos |
Perguntas frequentes
Que ensaios se fazem sem trocar os cabos?
Todos: resistência dos seis enrolamentos, DVtest, desmagnetização, relação, desfasamento e corrente de excitação, com a mesma ligação de cabos H e X.
Serve para transformadores monofásicos e de corrente?
Sim. Nos monofásicos usam-se dois cabos H e dois X. Nos transformadores de corrente, os cabos H ligam-se ao secundário e os X ao primário, ou passam pelo núcleo se não houver terminais primários.
Porque é preciso desmagnetizar o núcleo?
Um ensaio de corrente contínua pode deixar magnetismo remanescente que falseia outros ensaios. O equipamento elimina-o com uma corrente de polaridade alternada e amplitude decrescente até zero.
Como se documentam os resultados?
Imprimem-se no equipamento, exportam-se por USB ou descarregam-se com o software de PC, que gera relatórios personalizados em PDF.
