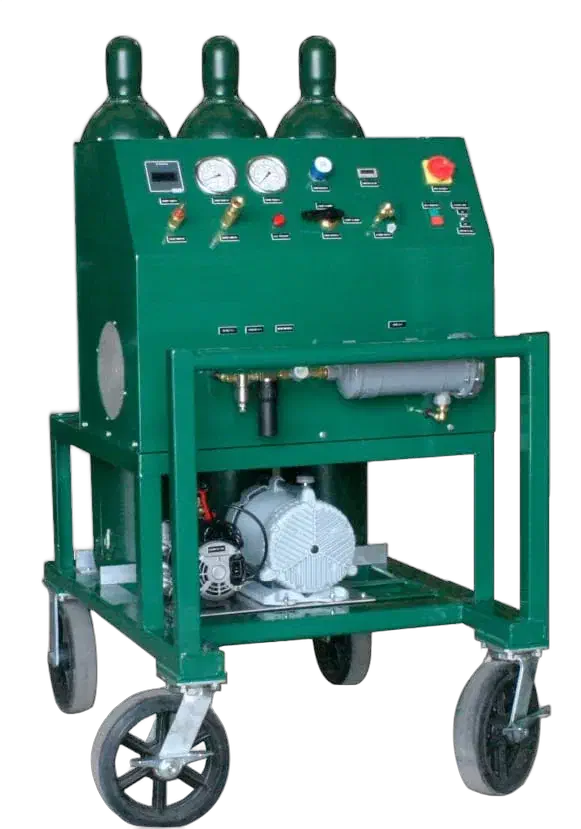

Sistema de recuperación de gas SF6 AGRU-8

Hemos desarrollado el AGRU-8 para nuestros clientes, los cuales necesitaban más capacidad de almacenamiento y recuperación que con los carros de dimensiones menores, pero sin un volumen y precio elevados en relación a los equipos montados sobre ruedas. El equipo está diseñado para recuperar, almacenar temporalmente, acondicionar y proporcionar gas SF6. El equipo está diseñado para utilizarlo en campo en interruptores aislados de revestimiento metálico, conductos de bus e interruptores individuales. El Equipo de Manipulación de Gas SF6 AGRU-8 está totalmente ensamblado sobre dos ruedas para tareas pesadas, las cuales se encuentran suficientemente reforzadas para minimizar las vibraciones. El carrito se completa con un cáncamo, manguera con enganche y cable de alimentación.

Características

Almacenamiento no incluido. Dos opciones:

• +300l- Tanque ASME con balanza
• +3 Cilindros Horizontales con evaporador y balanza

Capacidad de vacío:

• +30 m3/h (60Hz – 110V ) <1mbar → 40 m3/h
• +25 m3/h (50Hz – 220V) <1mbar → 35 m3/h
• Presión de evacuación < 0,5 mbar
• Peso: 950 lbs - 432 Kg
• Dimensiones: 74’’x45’’x58’’ - 190x114x147 cm - (H x W x D)
• Opcional: Control PLC con Pantalla táctil, Calentador para tanque, Tuberías y mangueras de Inox, mejora de compresor de vacío y bomba de vacío

Funciones:

Recuperación, purificación y almacenamiento de gas SF6 desde el interruptor al tanque de almacenamiento

Evacuación:

• Mangueras < 0.5 mbar
• Carro de manipulación SF6 < 0.5 mbar
• Aire y humedad del interruptor < 0.5 mbar
• Purificación del gas SF6 se consigue recirculándolo a través del sistema de filtros:
• (D1) & (D2)- Filtro Seco – Contiene alúmina activada para ayudar en el secado y purificación del SF6
• (P1) – Filtro de Purificación – Contiene un tamiz molecular de 5x para eliminar arcos del producto
• (F1) - Filtro de Partículas – Filtrará todas las partículas materiales por debajo de 0,1µm
• Presión de recarga del gas SF6 desde el tanque de almacenamiento al interruptor regulada
• Evacuación del gas SF6 desde el equipo de manipulación a un tanque de almacenamiento externo para prósitos de mantenimiento

Caracterísitcas:

• Montado sobre un carro con neumáticos de 16" (400mm) para facilitar el movimiento
• Muy fácil de manejar – solamente dos válvulas para cambiar y operar en los diferentes modos
• Alta presión, compresor sin aceite y de control directo con una relación de compresión de 1000:1 (capaz de 1000psi – 69 bar)
• Capaz de almacenar gas licuado de SF6
• Purifica, seca y filtra hasta 0.1 µm durante la recuperación y la re-presurización
• Sustitución de filtros sencilla sin necesidad de desconectar ningún tubo ni usar ninguna herramienta especial
• Conexiones auxiliares permite almacenar cantidades infinitas de gas usando tanques externos
• Incluye mangueras de 9.8ft / 3m y cable de alimentación
• Indicador de humedad cambia de color para indicar la humedad del gas
• Montado sobre una carretilla con ruedas y estante para almacenaje donde puede alojar hasta 3 cilindros de SF6. Almacenaje de 156 kg con los cuatro cilindros o de 300l (300kg) con el tanque de almacenamiento

Aplicaciones:

• Recuperar y purificar SF6
• Evacuar aire y humedad antes de rellenar
• Puede utilizarse con cilindros de SF6
• Almacenamiento de SF6 en estado líquido en el tanque de almacenamiento o en botellas auxiliares
• Llenado de SF6 regulado
• Purificación de SF6 (eliminación de partículas, humedad y productos procedentes de la descomposición del SF6)

Especificaciones del AGRU-8

Tipo

Unidad Portátil de Recuperación de Gas SF6

Especificaciones físicas

58" (1470 mm) Ancho x 45" (1140 mm) Largo x 74" (1900 mm) // 950 lbs. (432 kgs.)

Alimentación

110Vac/60Hz - 220Vac/50Hz – disponible otras configuraciones (elegir en el pedido)

Compresor de SF6

Tres compresores de simple etapa de alta presión libre de aceite de accionamiento directo capaces de producir presiones de 70 bar. Motor de 0.5kW, 3450 rpm. Compresor construido en metal con un desplazamiento de 6.6 m3h-1 (60Hz).

Regulador de presión de succión

Un regulador de presión de succión, cuerpo de latón, 0-2 bar resorte

Compresor de Vacío

Un compresor de vacío tipo diafragma, 0.24kW, desplazamiento 5 m3h-1 (60 Hz), vacío final de 20 mbar. Opcional, disponible mejorar el compresor de vacío para alcanzar una presión final mientras se recupera SF6 < 1 mbar – esto permite que se recupere el 99.9% SF6

Circuito de ecualización

Un circuito de ecualización, permite reiniciar el compresor por presión elevada

Válvula de retención

Nueve válvulas de retención, latón, previene que altas presiones vuelvan al compresor cuando se actúa con bajas presiones de ecualización

Condensador

Un condensador de SF6 de elevada eficiencia, 4-pasos, ventilado ayuda en la licuación del SF6 para elevadas temperaturas ambiente

Presión de descarga

Un interruptor de presión de descarga corta automáticamente cuando se alcanza la presión máxima permitida.

Bomba de vacío

Motor: 1.1 kW, 1750 RPM, TEFC motor eléctrico. Opcional; aumentar el desplazamiento hasta 40 m3h-1 (60Hz)

Desplazamiento:

• 30 m3/h (60Hz – 110V)
• 25 m3/h (50Hz – 220V)

Presión de obturación: 0.08 mbar.

Bomba también incluye: válvula anti-retorno, válvula de aislación, lastre de gas y sistema de devolución de aceite.

Tanque de almacenamiento

Los cilindros están asegurados en una bandeja y por un colector, para proporcionar almacenaje de hasta 156 kgs. de SF6 en estado líquido indefinidamente, a temperatura ambiente o menor que 114ºF (45,5ºC), sin la necesidad de refrigeración. El AGRU-8 viene equipado con una conexión para almacenaje externo, donde cualquier cilindro de gas SF6 o tanque (para presiones mínimas de 40bar) puede ser conectado para almacenar la cantidad de gas que se desee. Todos los tanques de almacenamiento incluirán válvulas de alivio y válvulas de entrada y salida

Filtros

(D1) & (D2) – Filtro de Pre-secado y Seco – Contiene alúmina activada para ayudar en el secado y purificación del SF6

(P1) – Filtro de Purificación – Contiene un tamiz molecular de 5x para eliminar arcos del producto

(F1) - Filtro de Partículas – Filtrará todas las partículas materiales por debajo de 0,1µm

Válvulas

Diseñadas para presión, temperatura y caudal. Cuerpo de bronce selladas teflón, cuarto de vuelta.

Manómetros

Uno para la presión del equipo, compuesto (4” acero inoxidable)

Uno para la presión de descarga (4” acero inoxidable)

Vacuómetro

0-50 mbar para el Sistema de vacío

Regulador de presión

Un regulador de presión, cuerpo de latón, 0-7 bar resorte, permite un llenado regulado seguro del SF6

Mangueras

Dos mangueras resistentes de goma: 12 mm I.D. X 4.5 meter. Largo, completada con terminales de auto-sellado de conexión rápida

Mangueras son adecuadas para presión, temperatura y caudal del sistema.

Mejoras y accesorios opcionales del AGRU-8

Tubería de acero inoxidable

Unidad puede ser suministrada con tubería de acero inoxidable en lugar de la tubería estándar de cobre

Mangueras de acero inoxidable

Unidad puede ser suministrada con mangueras de acero inoxidable en lugar de las mangueras de goma

Tanque de almacenamiento

• Cilindros de SF6 opcionales. Tamaño: H, 52 kg., conexión de válvula CGA 590 sin válvula anti-retorno, 99.9% seco puede ser suministrado. El AGRU-8 tiene una capacidad de hasta 4 botellas que da una capacidad total de 158 kgs.
• Tanque de almacenamiento SF6 opcional, 300 litres (300 kgs.), puede ser suministrado para aumentar la capacidad del AGRU-8.

Calentador del tanque de almacenamiento

Calentador de tanque de almacenamiento de 300 W. Calentador viene con su propio cable de alimentación y un termóstato preajustado a 125 ºF (52 ºC) y está protegido cintra sobrecalentamiento por un corte de temperatura. El calentador mantiene una temperatura uniforme para una presión constante positiva lo que permite acelerar el proceso de llenado

Balanza Electrónica

Balanza electrónica opcional para monitorizar el llenado de los cilindros de SF6. El sistema de balanza viene completo con puntos configurables de pesos máximos y un sistema de anclaje al carro

Conexiones estilo DN-20

Unidad puede ser suministrada con conexiones estilo DN-20 tanto en el equipo como en las mangueras

Aumento longitud mangueras

Unidad puede ser suministrada con 6m. de manguera en lugar de 3m

Control PLC Pantalla táctil

Unidad puede ser suministrada con Control PLC de pantalla táctil con control de válvulas automatic o manual en vez del panel de control convencional

Mejora Compresor o Bomba Vacío

Unidad puede ser mejorada reduciendo la presión final del compresor de vacío < 1mbar. Puede ser mejorado el desplazamiento de la bomba de vacío a 40 m3h-1(60 Hz)

Consumibles AGRU-8

Filtro D-1

Filtro Seco – recomendable cambiar cada 50 horas de trabajo del compresor

Filtro P-1

Filtro Purificación – recomendable cambiar cada 50 horas de trabajo del compresor

Filtro F-1

Filtro Partículas – recomendable cambiar cada 50 horas de trabajo del compresor

Aceite bomba de vacío

El aceite de la bomba de vacío tiene que ser comprobado cada vez que se enciende. Disponible en dos tamaños: 946 ml ó 3780 ml
