Para recuperar el SF6 de equipos pequeños, juntar en una sola varias botellas parcialmente usadas o vaciar el gas que queda en un carro mayor no hace falta una unidad de gran capacidad: basta una unidad de transferencia portátil con compresor de alta presión. El AGTU lo hace en una carcasa de acero de 34 kg: su compresor sin aceite de 1000:1 y hasta 34 bar transfiere hasta 2 m³/h de SF6, recupera el gas de equipos de hasta 69 kV hasta 100 mbar (por debajo de 1 mbar con el módulo XDS opcional) y lo filtra a 0,1 µm en cada recuperación y represurización.
Calculadora de SF6
Estime cuánto tarda el AGTU en recuperar el gas y hacer vacío en su compartimento, y cuánto gas queda dentro →Datos clave del AGTU
- Aplicación: el AGTU recupera, consolida y transfiere el SF6 de interruptores y equipos de reducido volumen de gas de hasta 69 kV, como alternativa de bajo coste a las unidades de gran capacidad.
- Caudal y recuperación: el AGTU transfiere hasta 2 m³/h (1,2 CFM) de SF6 y recupera el gas hasta una presión residual de 100 mbar, o por debajo de 1 mbar con el módulo de vacío XDS opcional.
- Compresor: sin aceite y de accionamiento directo, con relación de compresión de 1000:1 y hasta 34 bar de descarga, suficiente para que el AGTU licúe el SF6 con temperaturas ambiente elevadas.
- Conexión a botellas: la entrada regulada del AGTU conecta directamente botellas de alta presión sin laminar el gas, y la unidad trabaja con tanques, botellas o carros de SF6.
- Purificación: el AGTU purifica, seca y filtra el gas a 0,1 µm en cada recuperación y represurización, con indicador de humedad por cambio de color y filtros sustituibles sin desconectar tuberías.
- Seguridad: el compresor del AGTU se detiene automáticamente al alcanzar la presión máxima admisible.

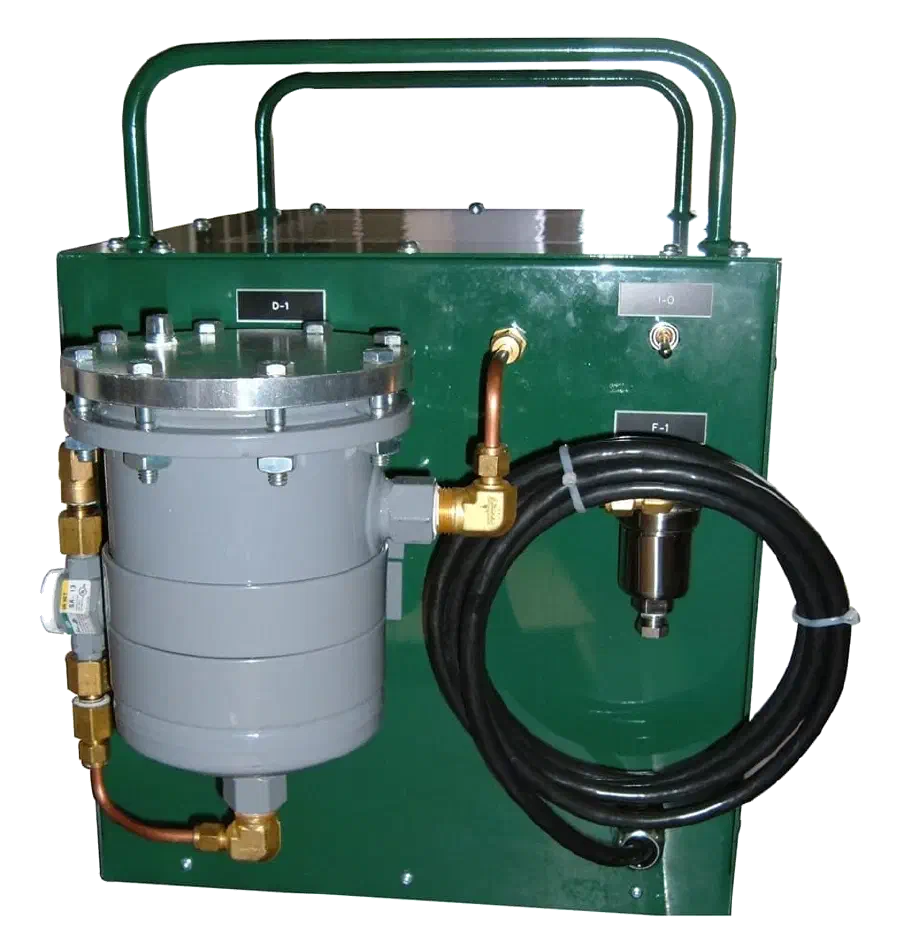

- Formato: el AGTU va en una carcasa de acero de 510 × 410 × 635 mm y 34 kg, se alimenta a 120 V, 60 Hz o 220 V, 50/60 Hz, monofásica, y se suministra con mangueras de 3 m y cable de alimentación.
Ventajas
Solución compacta para pequeño volumen
Pensado para los trabajos que no requieren una unidad de gran capacidad, el AGTU resuelve la recuperación, la consolidación de botellas parcialmente usadas y la transferencia del gas en un único equipo portátil.
Alta presión sin aceite
El compresor de accionamiento directo, sin aceite y con relación de compresión de 1000:1, alcanza hasta 34 bar de presión de descarga, suficiente para licuar el SF6 incluso con temperaturas ambiente elevadas.
Entrada regulada para botellas de alta presión
La entrada regulada permite conectar botellas de alta presión de forma directa, sin necesidad de laminar el gas antes de introducirlo en el equipo.
Purificación en cada ciclo
El gas se purifica, se seca y se filtra hasta 0,1 µm tanto en la recuperación como en la represurización, con un indicador de humedad por cambio de color para vigilar su estado.
Mantenimiento sencillo
Los filtros se sustituyen sin desconectar tuberías ni recurrir a herramientas especiales, y el compresor se detiene de forma automática al alcanzar la presión máxima admisible.
Aplicaciones
- Recuperación de SF6 hacia un depósito auxiliar de almacenamiento opcional.
- Recarga regulada por presión de SF6 en equipos de aparamenta.
- Consolidación de botellas de almacenamiento parcialmente usadas.
- Purificación del gas: elimina partículas, humedad y productos de descomposición.
Acerca del producto
El conjunto se aloja en una carcasa de acero robusta, apta para trabajar directamente con tanques, botellas o carros de SF6. Recupera el gas del equipo hasta una presión residual de 100 mbar, y por debajo de 1 mbar con el módulo de vacío XDS opcional, transfiriéndolo después a un caudal de hasta 2 m³/h. Se alimenta a 120 V o 220 V monofásica y se suministra con mangueras de 3 m y cable de alimentación.
Accesorios disponibles: módulo de vacío XDS para recuperación por debajo de 1 mbar, depósito auxiliar de almacenamiento externo, mangueras de mayor longitud y tensiones de alimentación especiales bajo pedido.
Especificaciones técnicas
| Diseñado para | Interruptores y equipos de SF6 hasta 69 kV |
| Caudal de transferencia | Hasta 1,2 CFM (2 m³/h) |
| Recuperación | Hasta 100 mbar; opcional inferior a 1 mbar con módulo XDS |
| Compresor | Sin aceite, accionamiento directo, 1000:1; hasta 34 bar |
| Filtración | 0,1 µm en cada recuperación y represurización |
| Alimentación | 120 V CA, 60 Hz / 220 V CA, 50/60 Hz, monofásica |
| Dimensiones (Al × An × F) | 510 × 410 × 635 mm |
| Peso | 34 kg |
| Entrada y seguridad | Entrada regulada para botellas de alta presión; corte automático a la presión máxima admisible |
| Construcción y suministro | Carcasa de acero; indicador de humedad por cambio de color; mangueras de 3 m y cable de alimentación |
Preguntas frecuentes
¿Sirve el AGTU para juntar botellas o vaciar el gas que queda en un carro de recuperación mayor?
Sí. El AGTU consolida varias botellas de SF6 parcialmente usadas en una sola y recupera el gas remanente de carros de mayor capacidad, con un caudal de hasta 2 m³/h y un compresor sin aceite de hasta 34 bar.
¿Cuánto pesa el AGTU y qué incluye para llevarlo a campo?
El AGTU pesa 34 kg y mide 510 × 410 × 635 mm, en una carcasa de acero robusta; se suministra con mangueras de 3 m y cable de alimentación para 120 V o 220 V monofásica.
¿Para qué tamaño de equipos está pensado el AGTU?
Para interruptores y equipos de reducido volumen de SF6, hasta 69 kV; es la alternativa de bajo coste frente a las unidades de gran capacidad.
¿Qué presión de vacío alcanza en la recuperación?
De serie, hasta 100 mbar; con el módulo XDS opcional, la presión residual baja de 1 mbar.
¿Puede conectarse directamente a botellas de alta presión?
Sí. La entrada regulada admite la conexión directa a botellas de alta presión sin necesidad de laminar el gas.
¿Con qué frecuencia hay que cambiar los filtros?
Los filtros se sustituyen cuando el indicador de humedad cambia de color; el diseño permite hacerlo sin desconectar tuberías ni usar herramientas especiales.
¿Qué alimentación eléctrica necesita?
Funciona con 120 V o 220 V monofásica, a 50 o 60 Hz según la instalación.
