Laboratorio mobile su rimorchio per la prova in campo dei DPI dielettrici
Per provare guanti, stivali, coperte, aste isolanti e indicatori di tensione in siti remoti, senza portarli in un laboratorio fisso, serve un laboratorio di alta tensione completo installato su rimorchio. L'MSP-100SFT riunisce in un rimorchio da 7600 × 2270 × 2660 mm una sorgente in c.a. da 100/40 kV e 100 mA, una vasca a 4 elettrodi per guanti e stivali a 40 kV, il supporto SD-3 per aste fino a 4 m a 100 kV ogni 300 mm, il supporto SW-1 per indicatori di tensione e di fase fino a 52 kV e il banco IMT-40 per tappeti fino a 1200 × 1200 mm, ed esegue le prove secondo ASTM D120, ASTM F496 e IEC 60903.
Panoramica del prodotto
Il laboratorio mobile MSP-100SFT è destinato alla prova dei DPI per la sicurezza elettrica: guanti dielettrici, stivali, coperte, tappeti, aste isolanti, utensili dielettrici e indicatori di tensione e di fase. Possono essere provati tutti gli articoli in gomma standard, anche quelli di classe 4.

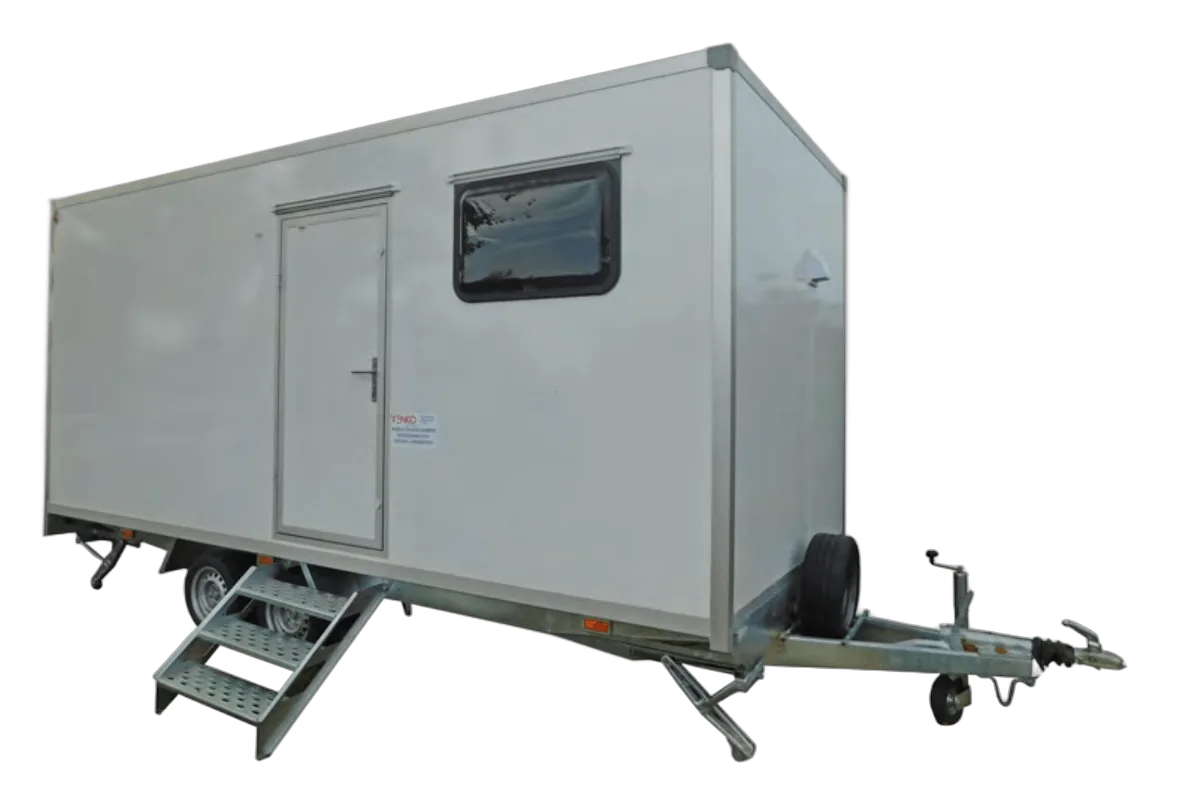

L'intera apparecchiatura è installata su un rimorchio, il che consente di eseguire le prove sul campo, anche in siti remoti.
Descrizione del prodotto
Il laboratorio mobile MSP-100SF è destinato alla verifica della sicurezza elettrica dei DPI: guanti dielettrici, stivali, coperte, tappeti, aste isolanti, utensili dielettrici, indicatori di tensione e di fase. Possono essere provati tutti gli articoli in gomma standard, anche quelli di classe 4. L'intera apparecchiatura è installata su un rimorchio, il che consente di eseguire le prove sul campo, anche in siti remoti.
Consente prove conformi alle norme ASTM D120, F496 e IEC 60903.
Prova di dispositivi di protezione individuale:
- Guanti - classe 00, 0, 1, 2, 3 e 4;
- Stivali - classe 0, 1, 2, 3 e 4;
- Manicotti - classe 0, 1, 2, 3 e 4.
Prova di dispositivi isolanti:
- Coperte, tappeti e coperture isolanti - classe 0, 1, 2, 3 e 4;
- Utensili isolati e altre apparecchiature elettriche;
- Aste isolanti - 100 kV ogni 300 mm. Fino a 4 m di lunghezza.
- Indicatore di fase e di tensione - fino a 52 kV.
Armadio di asciugatura per 20 guanti:
Tutte le regolazioni sono gestite da un sistema a microprocessore con menu, con selezione della tensione di prova, del limite di corrente e della durata della prova. L'unità di controllo a microprocessore guida l'operatore tramite menu nella scelta del tipo di articolo in gomma da provare – classe, lunghezza, primo collaudo o riprova. In questo modo si esclude la possibilità di errore dell'operatore e il passaggio da una classe all'altra è estremamente rapido. Le letture di corrente di tutte le posizioni sono visualizzate sul pannello di controllo e la corrente di picco raggiunta durante la prova resta sullo schermo, per una facile archiviazione dei dati.
Dati principali dell'MSP-100SFT
- Rimorchio: l'MSP-100SFT è installato su un rimorchio con vano interno di 5000 × 2200 × 2000 mm, dimensioni d'ingombro di 7600 × 2270 × 2660 mm e un peso di circa 2500 kg con l'apparecchiatura.
- Sorgente di alta tensione: 100/40 kV e 100 mA efficaci al massimo, alimentazione monofase a 230 V (120 V 60 Hz su richiesta), potenza assorbita massima di 4 kVA, errore di misura della tensione e della corrente di uscita fino al 3 % e temporizzatore integrato.
- Guanti e stivali: 4 elettrodi per provare contemporaneamente 4 guanti o 2 stivali fino a 40 kV, con misura della corrente di dispersione su ogni guanto, riempimento manuale, serbatoio d'acqua e pompa di riempimento e svuotamento; guanti di classe da 00 a 4, stivali e manicotti di classe da 0 a 4.
- Aste isolanti: supporto SD-3 per tre aste alla volta fino a 4 m di lunghezza, provate a 100 kV ogni 300 mm.
- Indicatori: supporto SW-1 per comparatori di fase secondo EN 61481 e indicatori di tensione secondo EN 61243 fino a 52 kV.
- Tappeti e coperte: banco IMT-40 per tappeti fino a 1200 × 1200 mm a 40 kV, con elettrodi intercambiabili di varie dimensioni per coperte, tappeti e coperture isolanti di classe da 0 a 4.
- Controllo: microprocessore con menu per selezionare tensione di prova, limite di corrente, durata della prova e tipo di articolo in gomma (classe, lunghezza, primo collaudo o riprova); la corrente di picco resta sullo schermo. Comprende un armadio di asciugatura per 20 guanti.
- Norme: l'MSP-100SFT consente prove conformi ad ASTM D120, ASTM F496 e IEC 60903 e può essere allestito secondo le specifiche del cliente.
Domande frequenti
Quale alimentazione serve all'MSP-100SFT per lavorare in campo?
Una presa monofase a 230 V (oppure a 120 V 60 Hz nella versione su richiesta), con una potenza assorbita massima di 4 kVA. L'MSP-100SFT trasporta sul rimorchio tutta l'apparecchiatura, circa 2500 kg in totale, oltre a un serbatoio d'acqua e a una pompa per riempire e svuotare la vasca di prova di guanti e stivali.
Quanti elementi prova contemporaneamente l'MSP-100SFT?
Nella vasca, 4 guanti o 2 stivali alla volta fino a 40 kV, con misura della corrente di dispersione su ogni guanto; sul supporto SD-3, tre aste fino a 4 m provate a 100 kV ogni 300 mm; sul banco IMT-40, tappeti fino a 1200 × 1200 mm a 40 kV.
