Laboratorio móvil sobre remolque para ensayar EPI dieléctricos en campo
Para ensayar guantes, botas, mantas, pértigas e indicadores de tensión en emplazamientos remotos, sin llevarlos a un laboratorio fijo, hace falta un laboratorio de alta tensión completo montado sobre remolque. El MSP-100SFT reúne en un remolque de 7600 × 2270 × 2660 mm una fuente de CA de 100/40 kV y 100 mA, una cuba de 4 electrodos para guantes y botas a 40 kV, el soporte SD-3 para pértigas de hasta 4 m a 100 kV cada 300 mm, el soporte SW-1 para indicadores de tensión y fase hasta 52 kV y el banco IMT-40 para alfombras de hasta 1200 × 1200 mm, y ensaya según ASTM D120, ASTM F496 e IEC 60903.
Resumen del producto:
El laboratorio móvil MSP-100SFT está diseñado para realizar pruebas de EPI de seguridad eléctrica (guantes dieléctricos, botas, mantas, esterillas, bastones calientes, herramientas dieléctricas e indicadores de tensión y fase). Se pueden probar todos los artículos de goma estándar, incluso los de clase 4. Todo el equipo está montado en un remolque, lo que permite realizar pruebas en condiciones de campo en lugares remotos.
Descripción del producto:
El laboratorio móvil MSP-100SF está diseñado para probar la seguridad eléctrica de los EPI (Guantes Dieléctricos; Botas; Mantas; Esteras; Palos Calientes; Herramientas Dieléctricas; Indicadores de Tensión y Fase). Se pueden probar todos los artículos de goma estándar, incluso los de clase 4. Todo el equipo está montado en un remolque, lo que permite realizar pruebas en condiciones de campo, en lugares remotos.
Permite realizar pruebas según las normas ASTM D120, F496 e IEC 60903.
Pruebas de los equipos de protección individual:
- Guantes - clase 00, 0, 1, 2, 3 y 4;
- Botas - clase 0, 1, 2, 3 y 4;
- Mangas -clase 0, 1, 2, 3 y 4.
- Indicador de fase y tensión - hasta 52 kV.
Pruebas de los equipos de aislamiento:
- Mantas, colchonetas, fundas - clase 0, 1, 2, 3 y 4;
- Hot sticks - 100 kV, cada 300mm. Hasta 4 m de longitud;
- Mangas -clase 0, 1, 2, 3 y 4.
Armario de secado para 20 guantes:
Todos los ajustes se controlan mediante un sistema de leds de control por microprocesador operado por menú. Con la selección de la tensión de prueba, el límite de corriente y el tiempo de prueba. La unidad de control por microprocesador proporciona al usuario un sistema basado en menús para seleccionar el tipo (clase, longitud, nuevo o repetido) de los artículos de goma que se van a probar. Esto elimina cualquier posibilidad de error del operador y proporciona un cambio extremadamente rápido de una clase a otra. Las lecturas de corriente de todas las posiciones se muestran convenientemente en el panel de control, y la corriente máxima durante la prueba se guarda en la pantalla, para facilitar el registro.
Datos clave del MSP-100SFT

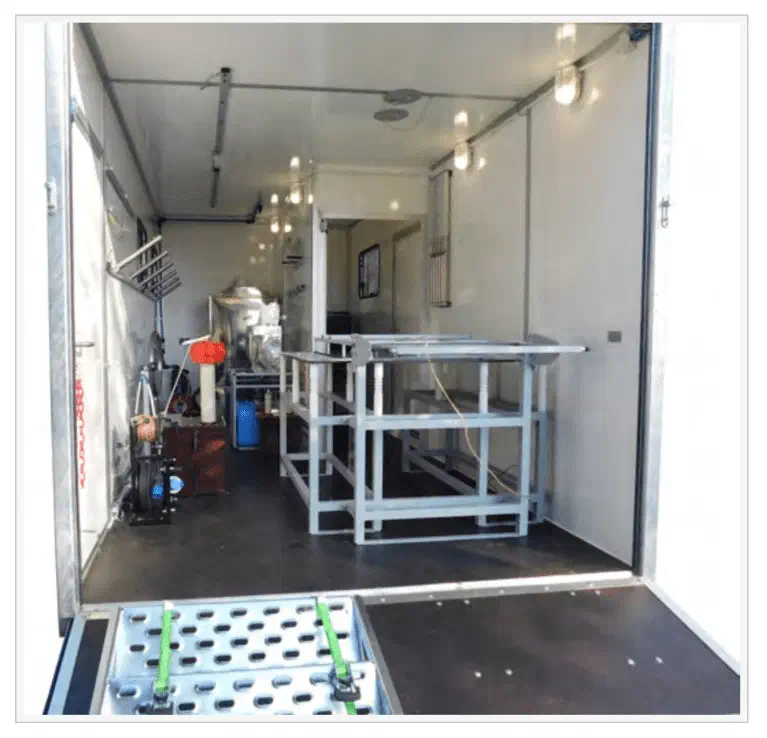

- Remolque: el MSP-100SFT va montado en un remolque con un interior de 5000 × 2200 × 2000 mm, dimensiones totales de 7600 × 2270 × 2660 mm y unos 2500 kg de peso con el equipo.
- Fuente de alta tensión: 100/40 kV y 100 mA eficaces como máximo, alimentación monofásica a 230 V (120 V 60 Hz bajo pedido), consumo máximo de 4 kVA, error de medida de la tensión y la corriente de salida de hasta el 3 % y temporizador integrado.
- Guantes y botas: 4 electrodos para ensayar a la vez 4 guantes o 2 botas a un máximo de 40 kV, con medida de la corriente de fuga en cada guante, llenado manual, depósito de agua y bomba de llenado y vaciado; guantes de clase 00 a 4 y botas y mangas de clase 0 a 4.
- Pértigas: soporte SD-3 para tres pértigas a la vez de hasta 4 m de longitud, ensayadas a 100 kV cada 300 mm.
- Indicadores: soporte SW-1 para comparadores de fase según EN 61481 e indicadores de tensión según EN 61243 de hasta 52 kV.
- Alfombras y mantas: banco IMT-40 para alfombras de hasta 1200 × 1200 mm a 40 kV, con electrodos de repuesto de varios tamaños para mantas, alfombras y fundas de clase 0 a 4.
- Control: microprocesador con menús para elegir la tensión de ensayo, el límite de corriente, el tiempo de ensayo y el tipo de artículo de caucho (clase, longitud, nuevo o repetido); la corriente máxima queda retenida en pantalla. Incluye armario de secado para 20 guantes.
- Normas: el MSP-100SFT permite ensayar según ASTM D120, ASTM F496 e IEC 60903 y puede equiparse según las especificaciones del cliente.
Preguntas frecuentes
¿Qué alimentación necesita el MSP-100SFT para trabajar en campo?
Una toma monofásica de 230 V (o de 120 V 60 Hz en la versión bajo pedido), con un consumo máximo de 4 kVA. El MSP-100SFT lleva en el remolque todo el equipo, unos 2500 kg en total, además de un depósito de agua y una bomba para llenar y vaciar la cuba de ensayo de guantes y botas.
¿Cuántos elementos ensaya a la vez el MSP-100SFT?
En la cuba, 4 guantes o 2 botas a la vez a un máximo de 40 kV, con medida de la corriente de fuga en cada guante; en el soporte SD-3, tres pértigas de hasta 4 m ensayadas a 100 kV cada 300 mm; y en el banco IMT-40, alfombras de hasta 1200 × 1200 mm a 40 kV.
