Cassetta prova relè trifase con iniezione fino a 120 A
Per provare protezioni differenziali e distanziometriche o relè elettromeccanici ad alto carico serve una cassetta prova relè con più di tre canali di corrente e uscite raggruppabili per ottenere correnti elevate. L'AK-10 offre fino a 13 canali —6×20 A di corrente e 7×130 V di tensione, oppure 300 V nelle varianti «i»—, raggruppa la corrente in 3×40 A o 1×120 A e mantiene una precisione garantita inferiore allo 0,14 % della lettura + 0,06 % della portata, con sincronizzazione GPS e controllo autonomo Windows CE su display TFT da 6,4 pollici.
Dati principali dell'AK-10
- Corrente: l'AK-10 eroga 6×0-20 A, 3×0-40 A o 1×0-120 A (fino a 1×1000 VA) nei modelli da 20/40 A; gli AK1063i e AK1066i arrivano a 6×30 A e 3×60 A. Precisione garantita < 0,14 % lett. + 0,06 % portata e tipica dello 0,05 % lett. + 0,02 % portata a 0-20 A, risoluzione di 1 mA.
- Tensione: 7×0-130 V L-N (7×70 VA) e 1×0-260 V N-N (140 VA), oppure 4×300 V e 7×300 V nelle varianti «i». Precisione garantita < 0,14 % lett. + 0,06 % portata e tipica dello 0,04 % lett. + 0,01 % portata a 0-130 V, risoluzione di 1 mV.
- Otto modelli: AK1030 (3×30 A / 4×130 V), AK1040 (3×40 A / 4×130 V), AK1063 e AK1066 (3×40 A, 6×20 A / 4 o 7×130 V) e le rispettive varianti da 300 V AK1030i, AK1040i, AK1063i e AK1066i.
- Frequenza, fase e tempo: 0-1000 Hz con risoluzione di 0,01 Hz e deriva < 0,001 Hz tra 10 e 450 Hz; fase da −360° a +360° con precisione < 0,2°; misura dei tempi con precisione di 1 ms e campo illimitato.
- Sorgenti CC e ausiliaria: 0-300 V / 180 W e 0-20 A / 300 W in CC, più un'alimentazione ausiliaria di 0-300 V / 0,6 A per il relè.

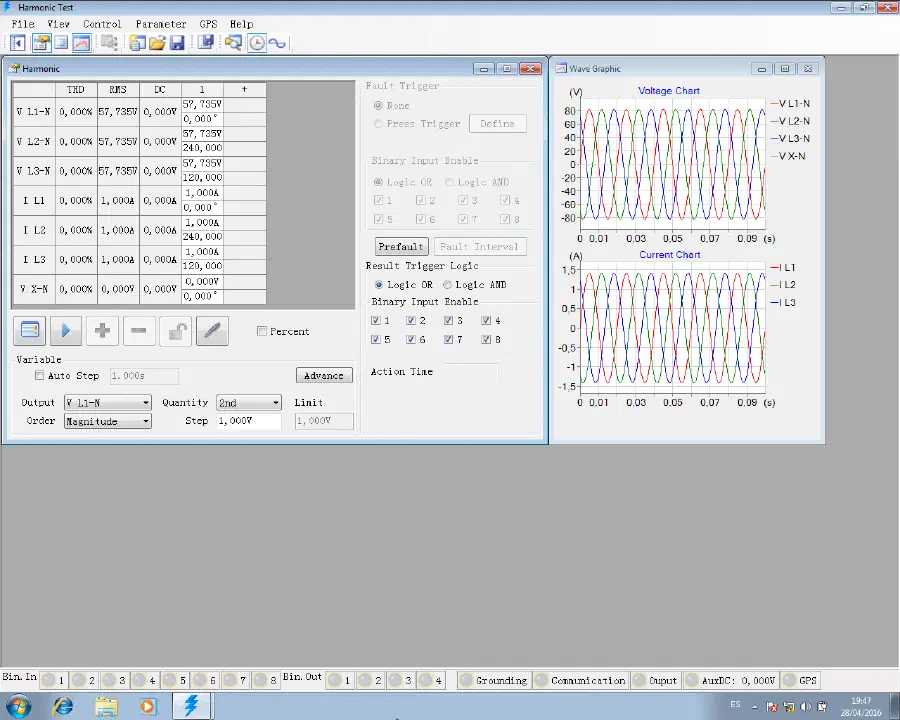

- Ingressi, uscite e sincronizzazione: 8 coppie di ingressi binari da 10-250 V, 4 coppie di uscite da 250 V / 3 A, sincronizzazione GPS e sovrapposizione di armoniche di ordine da 2 a 20.

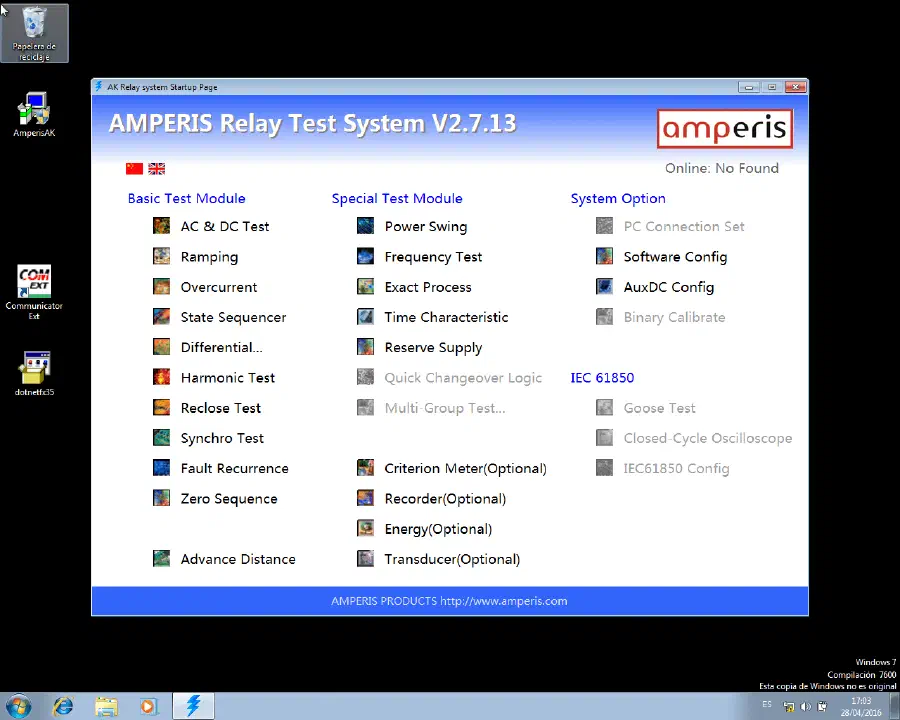

- Software: l'AK-10 controlla in modo indipendente 10 generatori analogici (6 di corrente e 4 di tensione), con visualizzazione vettoriale in linea, modello di rete per prove dinamiche, importazione ed esportazione RIO / XRIO, file COMTRADE e rapporti automatici.
- Strumento: all-in-one con Windows CE, TFT da 6,4 pollici, mouse e tastiera; Ethernet RJ45; alimentazione a 220 V ±20 %, 50/60 Hz e 1000 VA; da −5 °C a +55 °C; 24 kg e 360 × 460 × 140 mm.
Vantaggi
Un banco di prova relè completo
Una sorgente di tensione CA e CC, una sorgente di corrente CA e un'alimentazione ausiliaria CA/CC condividono un unico apparato all-in-one con Windows CE, display TFT da 6,4 pollici, mouse e tastiera e fino a 13 canali di uscita.
Potenza e precisione insieme
L'amplificatore eroga 6×420 VA a 0-20 A, 3×520 VA a 0-40 A e 1×1000 VA a 0-120 A, con una precisione garantita dello 0,14 % della lettura più lo 0,06 % del campo a 0-300 V e 0-30 A.
Controllo completo del segnale
Ampiezza, frequenza e angolo di fase si regolano in modo indipendente e continuo su ogni canale, in otto configurazioni di uscita selezionabili.
Pronta per i relè ad alto assorbimento
Un amplificatore integrato pilota i relè elettromeccanici a elevato assorbimento, mentre una porta Ethernet separata gestisce il controllo da PC e la reportistica.
Un modello per ogni relè
Otto modelli — da AK1030 ad AK1066 e le varianti «i» — scalano la capacità di iniezione da 3×30 A / 4×130 V fino a 3×60 A con 6×30 A e 7×300 V.
Applicazioni
- Prova di relè di corrente, di tensione, di frequenza, di potenza e di impedenza.

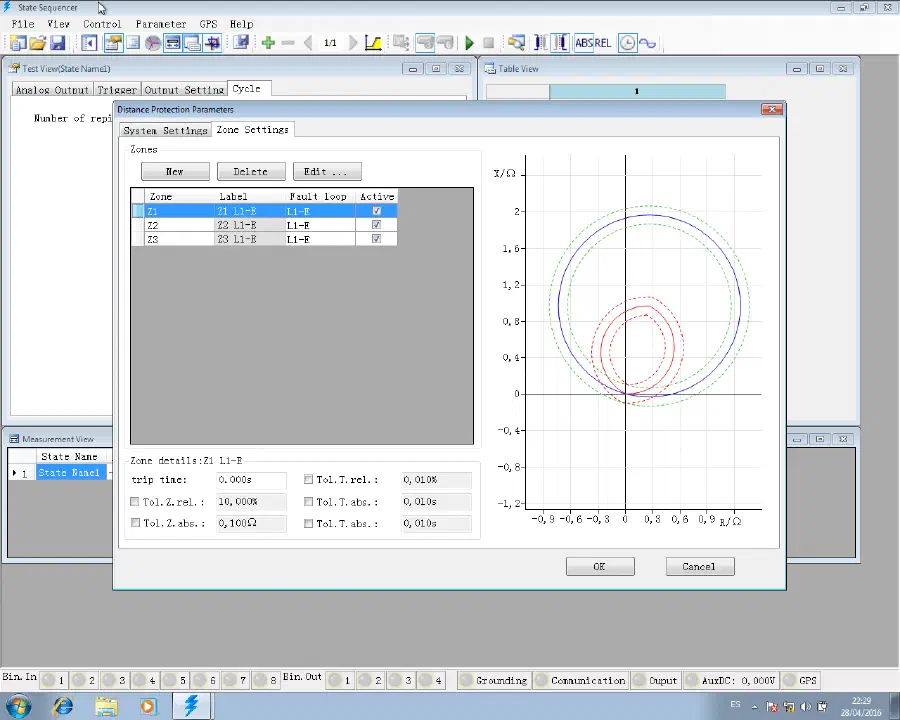

- Prova di protezioni di distanza, armoniche e direzionali.
- Verifica del cablaggio dei trasformatori di corrente.
- Messa in servizio e manutenzione periodica dei sistemi di protezione.
Informazioni sul prodotto
L'AK-10 è un apparato all-in-one con sistema Windows CE integrato, display TFT da 6,4 pollici, mouse e tastiera e una porta Ethernet separata per il controllo da PC. La famiglia comprende otto modelli (AK1030, AK1040, AK1063, AK1066 e le rispettive varianti «i»), così che il numero di canali e la potenza di iniezione corrispondano al relè in prova.
Specifiche tecniche
| Costruzione | All-in-one; Windows CE, TFT da 6,4 pollici, mouse e tastiera |
| Canali di uscita | Fino a 13: 6×20 A (3×40 A) / 7×130 V |
| Potenza in corrente | 6×420 VA a 0-20 A; 3×520 VA a 0-40 A; 1×1000 VA a 0-120 A |
| Uscita di tensione | CA a 7 fasi (L-N): 7×0-130 V |
| Precisione | 0,14 % lettura + 0,06 % campo, garantita a 0-300 V e 0-30 A |
| Regolazione | Ampiezza, frequenza e fase indipendenti e continue |
| Configurazioni | Otto disposizioni di uscita selezionabili |
| Connettività | Porta Ethernet separata per PC |
| Modelli | AK1030/40/63/66 e AK1030i/40i/63i/66i |
| Ingressi / uscite binarie | 8 coppie (10-250 V) / 4 coppie (250 V, 3 A) |
| Sincronizzazione e armoniche | GPS; sovrapposizione di armoniche di ordine da 2 a 20 |
| Alimentazione, peso e dimensioni | 220 V ±20 %, 50/60 Hz, 1000 VA; 24 kg; 360 × 460 × 140 mm |
Domande frequenti
Che differenza c'è tra i modelli AK-10 con e senza «i»?
La tensione e, nei modelli a sei canali, la corrente. Gli AK1030, AK1040, AK1063 e AK1066 lavorano con uscite da 130 V; le varianti AK1030i, AK1040i, AK1063i e AK1066i salgono a 300 V (4×300 V o 7×300 V), e gli AK1063i e AK1066i estendono la corrente a 6×30 A e 3×60 A.
Quali funzioni software e formati supporta l'AK-10?

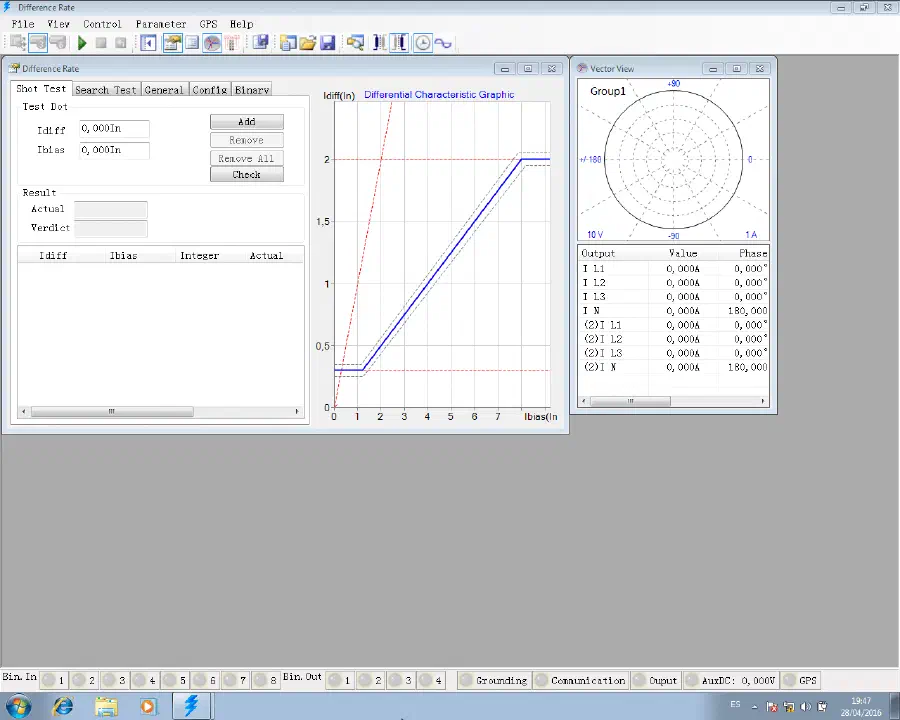

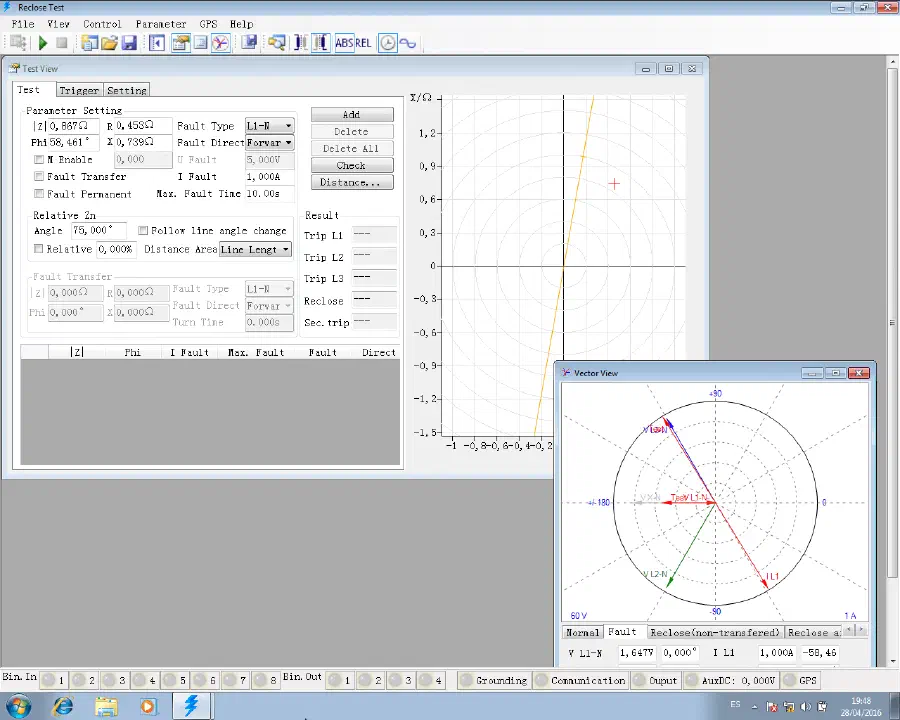

Il software dell'AK-10 controlla 10 generatori analogici in modo indipendente, visualizza i vettori in linea, confronta automaticamente la caratteristica reale con quella attesa, modella la rete per le prove dinamiche, importa ed esporta RIO / XRIO, riproduce file COMTRADE e genera automaticamente i rapporti di prova.
Che cosa consente di provare?
Relè di corrente, di tensione, di frequenza, di potenza e di impedenza, comprese le protezioni di distanza, armoniche e direzionali, oltre alla verifica del cablaggio dei trasformatori di corrente.
Quanto può iniettare?
Fino a 1×1000 VA a 0-120 A, 3×520 VA a 0-40 A oppure 6×420 VA a 0-20 A, con un massimo di 13 canali di uscita.
È necessario un PC?
No. Lo strumento integra un sistema Windows CE con display TFT, mouse e tastiera, oltre a una porta Ethernet separata per il controllo da PC quando serve.
Quale modello scegliere?
Uno degli otto disponibili: AK1030, AK1040, AK1063, AK1066 e le rispettive varianti «i», in funzione dei canali e della potenza di iniezione richiesti.
Può pilotare relè elettromeccanici?
Sì. L'amplificatore integrato gestisce relè elettromeccanici ad alto assorbimento con richiesta di potenza molto elevata.
