Equipamento de teste de relés trifásicos com até 120 A de injeção
Para ensaiar proteções diferenciais e de distância ou relés eletromecânicos de alta carga é necessário um equipamento de teste de relés com mais de três canais de corrente e saídas que possam agrupar-se para dar alta intensidade. O AK-10 oferece até 13 canais —6×20 A de corrente e 7×130 V de tensão, ou 300 V nas variantes «i»—, agrupa a corrente em 3×40 A ou 1×120 A e mantém uma precisão garantida inferior a 0,14 % da leitura + 0,06 % da gama, com sincronização GPS e controlo próprio Windows CE em ecrã TFT de 6,4 polegadas.
Dados principais do AK-10
- Corrente: o AK-10 fornece 6×0-20 A, 3×0-40 A ou 1×0-120 A (até 1×1000 VA) nos modelos de 20/40 A; os AK1063i e AK1066i chegam a 6×30 A e 3×60 A. Precisão garantida < 0,14 % leit. + 0,06 % gama e típica de 0,05 % leit. + 0,02 % gama a 0-20 A, resolução de 1 mA.
- Tensão: 7×0-130 V L-N (7×70 VA) e 1×0-260 V N-N (140 VA), ou 4×300 V e 7×300 V nas variantes «i». Precisão garantida < 0,14 % leit. + 0,06 % gama e típica de 0,04 % leit. + 0,01 % gama a 0-130 V, resolução de 1 mV.
- Oito modelos: AK1030 (3×30 A / 4×130 V), AK1040 (3×40 A / 4×130 V), AK1063 e AK1066 (3×40 A, 6×20 A / 4 ou 7×130 V) e as suas variantes de 300 V AK1030i, AK1040i, AK1063i e AK1066i.
- Frequência, fase e tempo: 0-1000 Hz com resolução de 0,01 Hz e deriva < 0,001 Hz entre 10 e 450 Hz; fase de −360° a +360° com precisão < 0,2°; medição de tempos com precisão de 1 ms e gama ilimitada.
- Fontes de CC e auxiliar: 0-300 V / 180 W e 0-20 A / 300 W em CC, mais alimentação auxiliar de 0-300 V / 0,6 A para o relé.

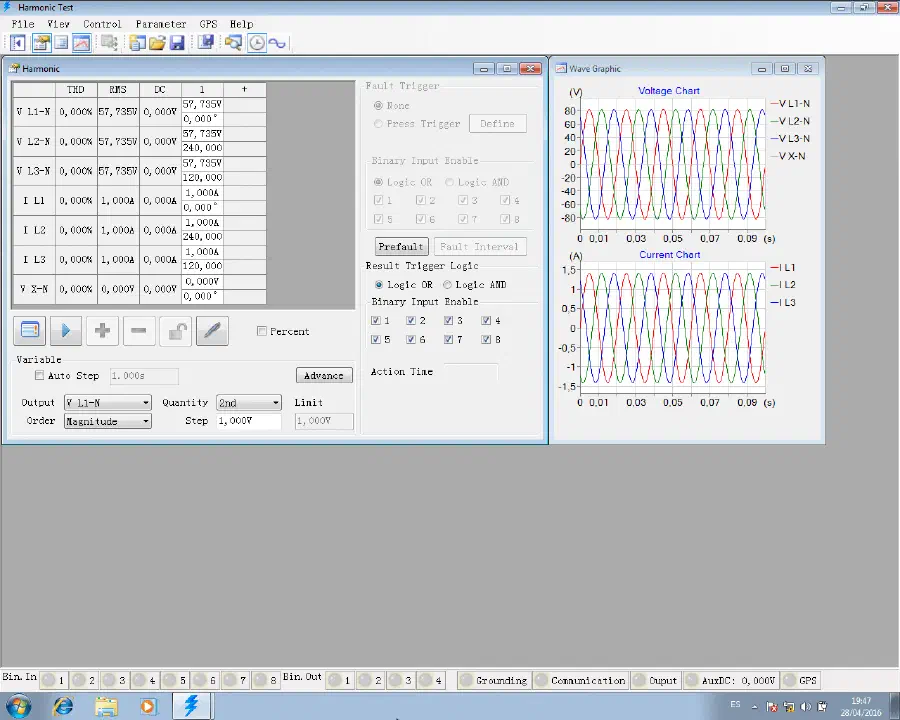

- Entradas, saídas e sincronização: 8 pares de entradas binárias de 10-250 V, 4 pares de saídas de 250 V / 3 A, sincronização por GPS e sobreposição de harmónicos de ordem 2 a 20.

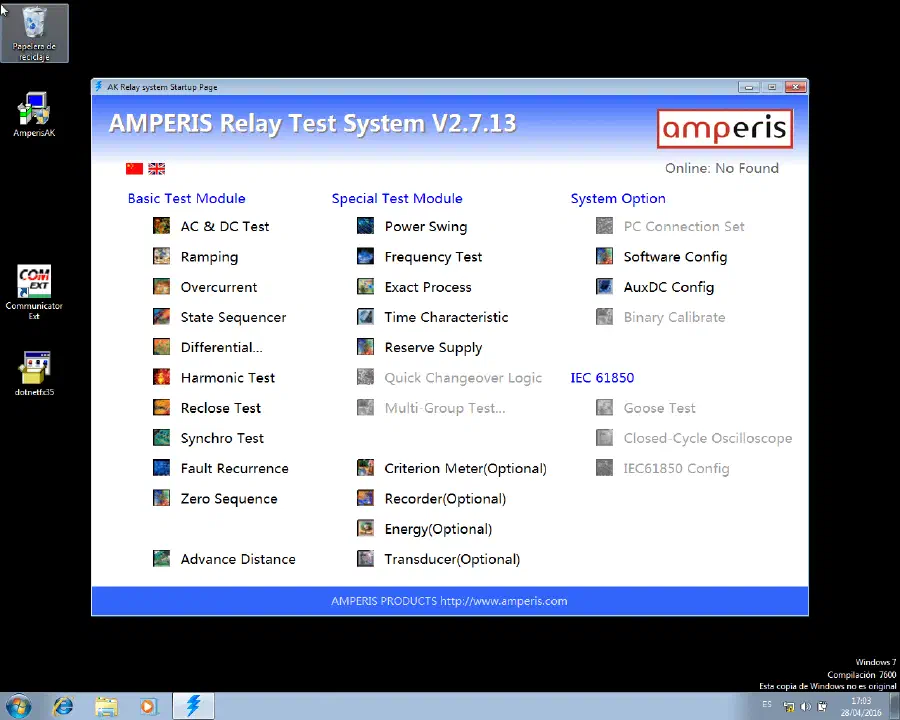

- Software: o AK-10 controla de forma independente 10 geradores analógicos (6 de corrente e 4 de tensão), com vista vetorial em linha, modelo de rede para ensaios dinâmicos, importação e exportação RIO / XRIO, ficheiros COMTRADE e relatórios automáticos.
- Equipamento: tudo-em-um com Windows CE, TFT de 6,4 polegadas, rato e teclado; Ethernet RJ45; alimentação a 220 V ±20 %, 50/60 Hz e 1000 VA; −5 °C a +55 °C; 24 kg e 360 × 460 × 140 mm.
Vantagens
Uma bancada completa de teste de relés
Uma fonte de tensão de corrente alterna e contínua, uma fonte de corrente alterna e uma alimentação auxiliar de CA/CC partilham um desenho tudo-em-um com Windows CE, ecrã TFT de 6,4 polegadas, rato e teclado, e até 13 canais de saída.
Potência e precisão em conjunto
O amplificador entrega 6×420 VA a 0-20 A, 3×520 VA a 0-40 A e 1×1000 VA a 0-120 A, com uma precisão garantida de 0,14 % de leitura mais 0,06 % de gama a 0-300 V e 0-30 A.
Controlo total do sinal
A amplitude, a frequência e o ângulo de fase ajustam-se de forma independente e contínua em cada canal, em oito configurações de saída selecionáveis.
Preparado para relés de alta carga
Um amplificador incorporado excita relés eletromecânicos de alta carga, e uma porta Ethernet independente gere o controlo por PC e os relatórios.
Um modelo para cada relé
Oito modelos — do AK1030 ao AK1066 e as variantes «i» — ajustam a capacidade de injeção desde 3×30 A / 4×130 V até 3×60 A com 6×30 A e 7×300 V.
Aplicações

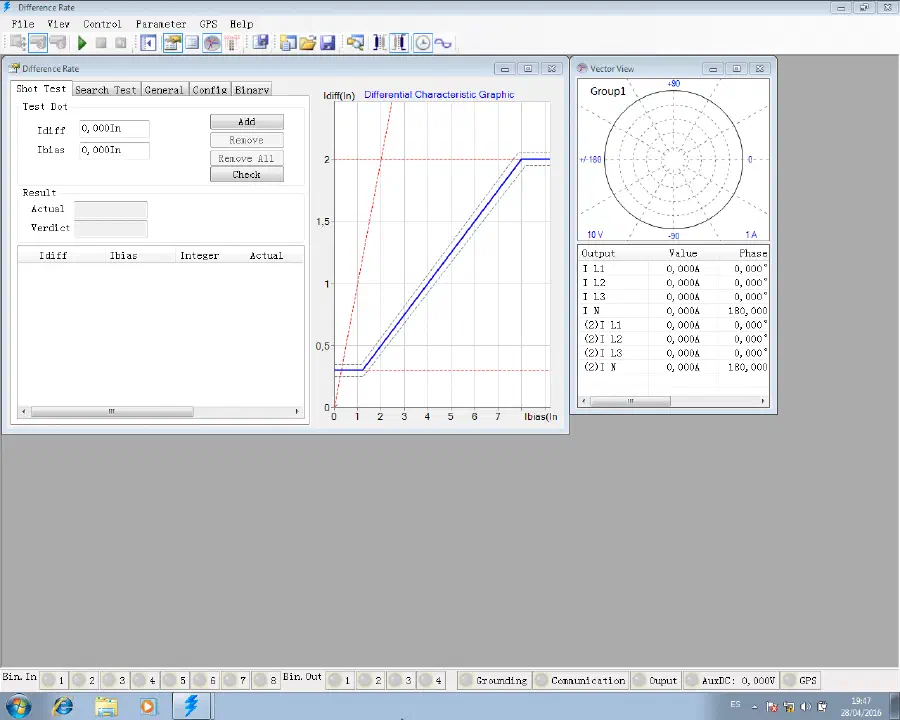

- Ensaio de relés de corrente, tensão, frequência, potência e impedância.

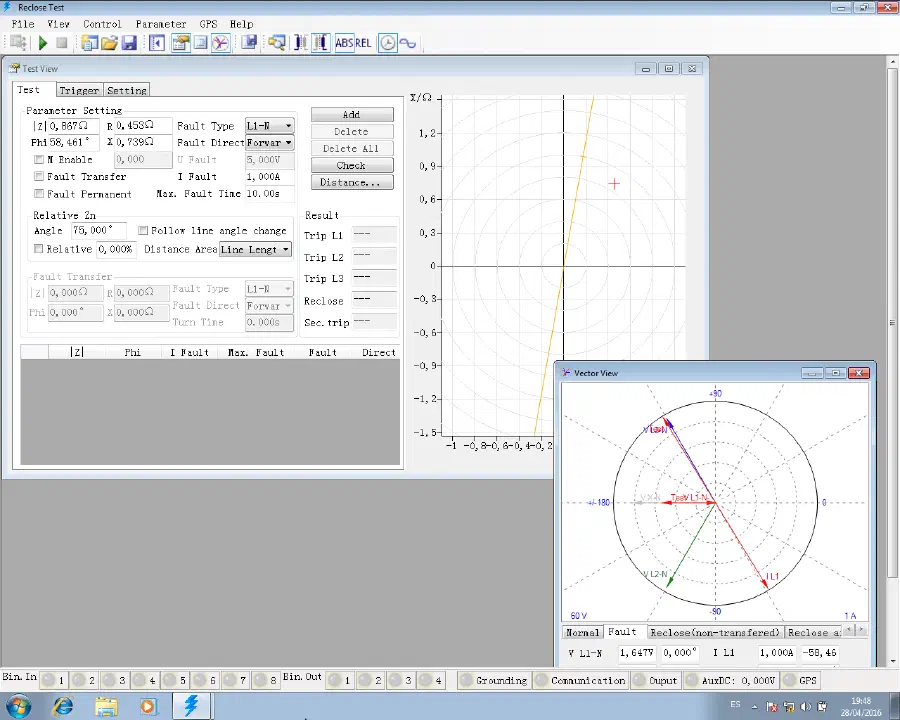

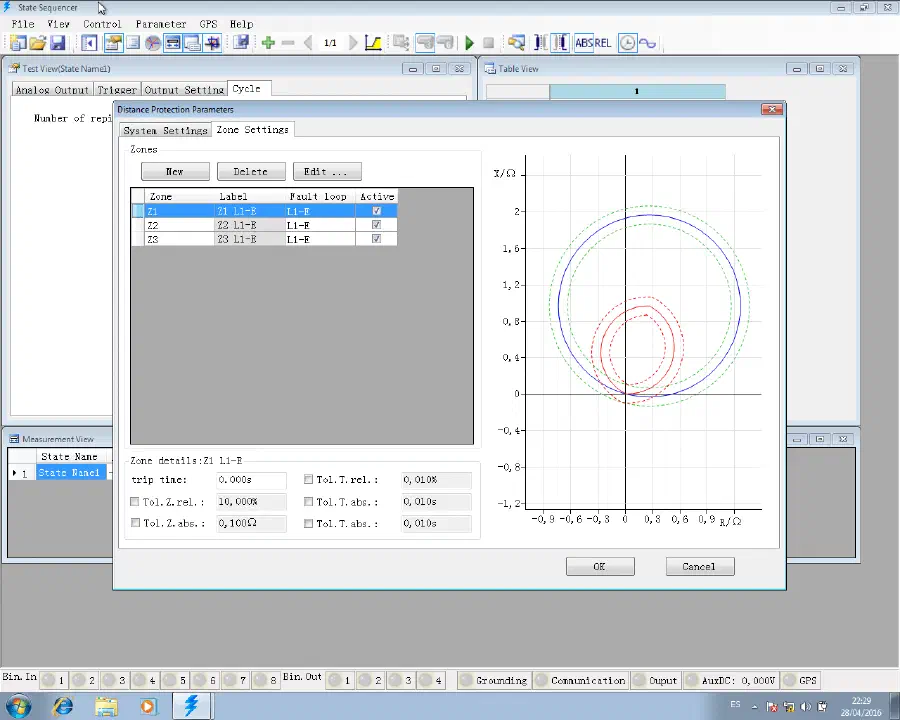

- Testes de proteção de distância, harmónicos e direcionais.
- Verificação da cablagem dos transformadores de corrente.
- Comissionamento e manutenção periódica de sistemas de proteção.
Acerca do produto

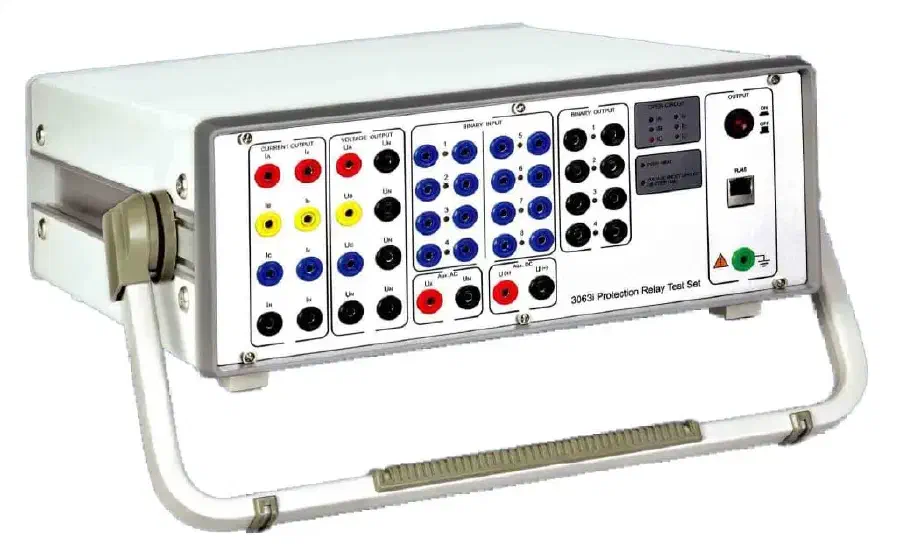

O AK-10 é um desenho tudo-em-um com sistema Windows CE integrado, ecrã TFT de 6,4 polegadas, rato e teclado e porta Ethernet independente para o controlo por PC; a família abrange oito modelos (AK1030, AK1040, AK1063, AK1066 e as suas variantes «i») de modo que o número de canais e a potência de injeção se ajustam ao relé ensaiado.
Especificações técnicas
| Desenho | Tudo-em-um; Windows CE, TFT de 6,4", rato e teclado |
| Canais de saída | Até 13: 6×20 A (3×40 A) / 7×130 V |
| Potência de corrente | 6×420 VA a 0-20 A; 3×520 VA a 0-40 A; 1×1000 VA a 0-120 A |
| Saída de tensão | 7 fases CA (L-N): 7×0-130 V |
| Precisão | 0,14 % leit. + 0,06 % gama garantido a 0-300 V e 0-30 A |
| Controlo | Amplitude, frequência e fase independentes e contínuas |
| Configurações | Oito disposições de saída selecionáveis |
| Conectividade | Porta Ethernet independente para PC |
| Modelos | AK1030/40/63/66 e AK1030i/40i/63i/66i |
| Entradas / saídas binárias | 8 pares (10-250 V) / 4 pares (250 V, 3 A) |
| Sincronização e harmónicos | GPS; sobreposição de harmónicos de ordem 2 a 20 |
| Alimentação, peso e dimensões | 220 V ±20 %, 50/60 Hz, 1000 VA; 24 kg; 360 × 460 × 140 mm |
Perguntas frequentes
Que diferença há entre os modelos AK-10 com «i» e sem ela?
A tensão e, nos modelos de seis canais, a corrente. Os AK1030, AK1040, AK1063 e AK1066 trabalham com saídas de 130 V; as variantes AK1030i, AK1040i, AK1063i e AK1066i sobem a 300 V (4×300 V ou 7×300 V), e os AK1063i e AK1066i ampliam a corrente para 6×30 A e 3×60 A.
Que software e formatos admite o AK-10?
O software do AK-10 controla 10 geradores analógicos de forma independente, mostra os vetores em linha, compara automaticamente a característica real com a esperada, modela a rede para ensaios dinâmicos, importa e exporta RIO / XRIO, reproduz ficheiros COMTRADE e gera os relatórios de ensaio de forma automática.
O que pode ensaiar?
Relés de corrente, tensão, frequência, potência e impedância, incluindo proteção de distância, harmónicos e direcional, além da verificação da cablagem de transformadores de corrente.
Quanto pode injetar?
Até 1×1000 VA a 0-120 A, 3×520 VA a 0-40 A ou 6×420 VA a 0-20 A, com até 13 canais de saída.
Precisa de um PC?
Não. Tem sistema Windows CE integrado com ecrã TFT, rato e teclado, e uma porta Ethernet independente para o controlo por PC quando necessário.
Que modelo escolher?
Um de oito: AK1030, AK1040, AK1063, AK1066 e as suas variantes «i», consoante os canais e a potência de injeção necessários.
Excita relés eletromecânicos?
Sim. O amplificador incorporado aceita relés eletromecânicos de alta carga com grande exigência de potência.
