Analisadores de rede elétrica

Série Nexus de medidores de energia

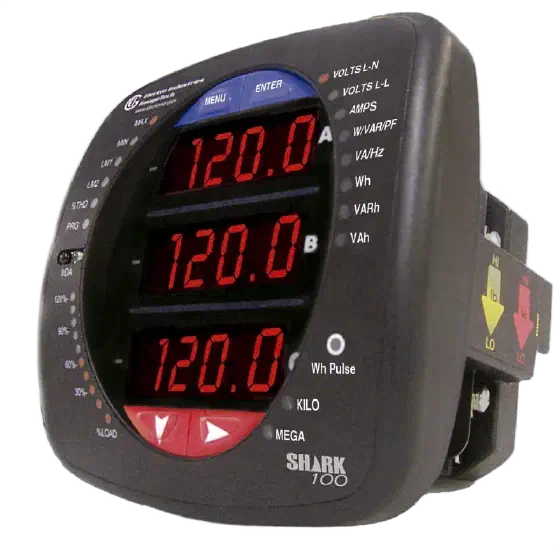

Série Shark de medidores de energia

Série APQM de analisadores de qualidade

Os analisadores de rede medem de forma contínua a energia e a qualidade do fornecimento em subestações, indústria e grandes edifícios: tensões, correntes, potências, fator de potência, harmónicos, flicker e eventos. A gama da Amperis vai do medidor de painel para submedição ao analisador de qualidade de energia de classe A com comunicações de subestação.

O que medem e como funcionam?

O analisador amostra tensões e correntes através de transformadores de medida e calcula em tempo real as grandezas de energia e de qualidade. Um medidor de energia centra-se na exatidão da faturação e na repartição de consumos por zonas ou departamentos (submedição); um analisador de qualidade de energia acrescenta harmónicos de ordem elevada, flicker, desequilíbrio, cavas, sobretensões e captura de forma de onda para investigar perturbações. Os dados integram-se no SCADA ou no sistema de gestão de energia por Modbus, DNP3, Ethernet ou IEC 61850.

Como escolher o equipamento adequado

• Submedição e energia: a série Shark oferece medidores com classe de exatidão de contador, versões só transdutor e comunicação Ethernet, fáceis de ligar em quadros de edifícios comerciais, industriais e institucionais.
• Qualidade de energia em subestação: a série Nexus combina medição de energia de alta exatidão, análise de perturbações e IEC 61850, com exatidão estável até 70 °C.
• Cumprimento da EN 50160: a série APQM mede harmónicos, flicker e eventos de tensão para avaliar o fornecimento.
• Confirme a classe de exatidão em energia, a classe de medição de qualidade (A ou S) e os protocolos de que o seu SCADA precisa.
• Considere a memória de registo e a captura de forma de onda se vai investigar incidentes.

As séries Nexus e Shark têm 4 anos de garantia. Tem dúvidas sobre o equipamento? Não hesite em contactar-nos.

Aplicações

• Medição de energia e qualidade em subestações de transporte e distribuição
• Submedição para repartir ou faturar consumos em edifícios e parques empresariais
• Vigilância de cargas não lineares, variadores e renováveis
• Investigação de disparos, cavas e problemas de harmónicos

Normas aplicáveis

• IEC 61000-4-30 — métodos de medição da qualidade de energia (classes A e S)
• EN 50160 — características da tensão fornecida pelas redes públicas
• IEC 62053-22 — contadores estáticos de energia ativa, classes 0,2 S e 0,5 S
• IEC 61850 — comunicação em subestações

Perguntas frequentes

Que diferença há entre um medidor de energia e um analisador de qualidade?

O primeiro mede com exatidão quanta energia se consome; o segundo mede também como é essa energia: harmónicos, flicker, cavas e eventos, com registo para os analisar.

O que traz a submedição?

Repartir o consumo por zonas ou utilizadores faz com que cada um pague o que consome e mostra onde se desperdiça energia, o que costuma traduzir-se em poupanças duradouras.

O que é a classe A?

É a classe da IEC 61000-4-30 que fixa métodos de medição definidos, de modo que dois equipamentos de classe A dão o mesmo resultado; é a adequada para contratos e reclamações.

Recursos e contacto

Consulte os nossos artigos técnicos. Orçamentos: info@amperis.com · +34 982 20 99 20.
