Medidores de resistência de isolamento
Os medidores de resistência de isolamento (megaohmímetros) aplicam uma tensão contínua de ensaio e medem a corrente de fuga através do isolamento de cabos, transformadores, motores e aparelhagem. A leitura — em MΩ, GΩ ou TΩ — revela humidade, contaminação e envelhecimento antes de degenerarem num defeito à terra.
O que medem e como funcionam?
O megaohmímetro mantém a tensão selecionada (de 50 V a 15 kV consoante a gama) e acompanha a evolução da resistência durante o ensaio. Além do valor pontual, calcula índices de diagnóstico: relação de absorção dielétrica (DAR, 60 s/30 s) e índice de polarização (PI, 10 min/1 min), que a IEEE 43 usa para avaliar máquinas rotativas (PI ≥ 2 aceitável em isolamento classe B e superior).
Como escolher a tensão de ensaio
- 1 kV: instalações de BT, telecomunicações e cablagem de edifícios.
- 2,5 kV: motores e cabos industriais de média potência.
- 5 kV: cabos de MT, transformadores e geradores.
- 10 kV: diagnóstico de ativos de AT em subestações.

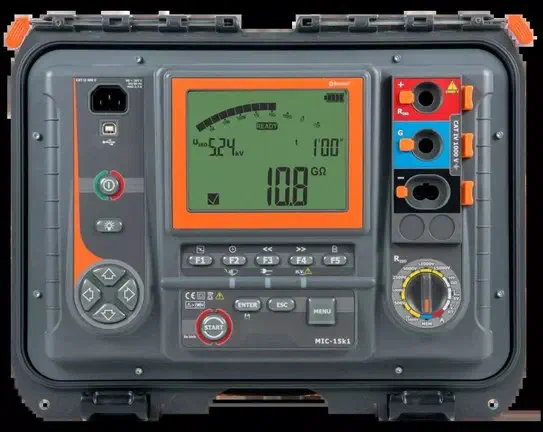

- 15 kV: ativos de tensão superior (a ANSI/NETA recomenda 15 kV acima de 34,5 kV), com elevada imunidade ao ruído.
- Testes dielétricos de EPI: luvas, varas e tapetes isolantes.
Em dúvida entre duas gamas? Escreva para [email protected] com os dados do ativo.
Aplicações
- Manutenção preventiva de subestações e linhas.
- Diagnóstico de motores e geradores (PI/DAR segundo a IEEE 43).
- Receção de cabos e instalações novas antes da energização.
Normas aplicáveis
- IEC 61557-2: equipamentos de medição de resistência de isolamento em BT.
- IEEE 43: isolamento de máquinas rotativas (PI e DAR).
- ANSI/NETA ATS: tensões de ensaio e valores mínimos por nível de tensão.
Perguntas frequentes
Que valor de isolamento é aceitável?
Regra clássica: pelo menos 1 MΩ por kV de tensão nominal mais 1 MΩ; a NETA ATS publica tabelas por nível de tensão. A tendência entre ensaios sucessivos importa mais do que um valor isolado.
Porquê medir o PI e não só a resistência?
O PI compara a resistência aos 10 e 1 minutos e compensa a temperatura e a dimensão da máquina: um PI baixo denuncia humidade ou contaminação mesmo quando o valor absoluto parece alto.
Posso ensaiar um circuito em serviço?
Não. O ativo deve estar desenergizado, isolado e descarregado; depois do ensaio, descarregue a capacidade do isolamento à terra antes de religar.
