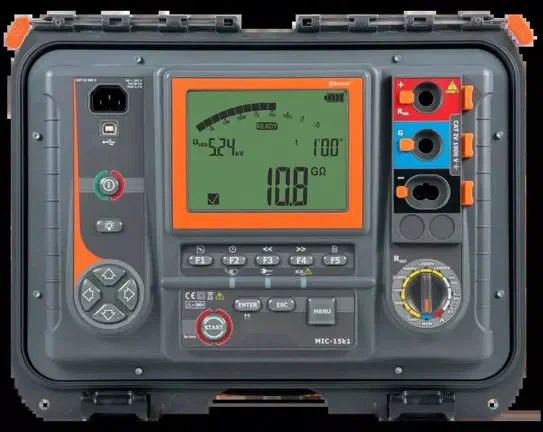

Isolationswiderstandsmessgeräte von 1 bis 15 kV
Isolationswiderstandsmessgeräte (Megaohmmeter) legen eine Gleichspannung an und messen den Ableitstrom durch die Isolation von Kabeln, Transformatoren, Motoren und Schaltanlagen. Der Messwert – in MΩ, GΩ oder TΩ – deckt Feuchte, Verschmutzung und Alterung auf, bevor daraus ein Erdschluss wird.
Was gemessen wird und wie
Das Gerät hält die gewählte Spannung (im Programm 50 V bis 15 kV) und verfolgt den Widerstand über die Zeit. Über den Momentanwert hinaus berechnet es diagnostische Kennzahlen: das Dielektrische Absorptionsverhältnis (DAR, 60 s/30 s) und den Polarisationsindex (PI, 10 min/1 min), den die IEEE 43 zur Bewertung rotierender Maschinen verwendet (PI ≥ 2 zulässig für Isolierstoffklasse B und höher).
Die Prüfspannung wählen
- 1 kV: NS-Installationen, Telekommunikation und Gebäudeinstallation.
- 2,5 kV: Industriemotoren und Kabel mittlerer Leistung.
- 5 kV: MS-Kabel, Transformatoren und Generatoren.
- 10 kV: Diagnostik von Hochspannungsbetriebsmitteln in Schaltanlagen.
- 15 kV: Betriebsmittel der höchsten Spannungsebene (ANSI/NETA empfiehlt 15 kV oberhalb einer Nennspannung von 34,5 kV), mit hoher Störfestigkeit.
- Dielektrische Prüfungen für PSA: isolierende Handschuhe, Stangen und Matten.
Unentschlossen zwischen zwei Messbereichen? Senden Sie die Betriebsmitteldaten an info@amperis.com.
Anwendungen
- Vorbeugende Instandhaltung von Schaltanlagen und Leitungen.
- Diagnostik von Motoren und Generatoren (PI/DAR nach IEEE 43).
- Abnahmeprüfung neuer Kabel und Anlagen vor dem Zuschalten.
Anwendbare Normen
- IEC 61557-2: Geräte zur Messung des Isolationswiderstands in NS-Anlagen.
- IEEE 43: Isolation rotierender Maschinen (PI und DAR).
- ANSI/NETA ATS: Prüfspannungen und Mindestwerte je Spannungsklasse.
Häufige Fragen
Welcher Isolationswert ist zulässig?
Die klassische Faustregel lautet mindestens 1 MΩ pro kV Nennspannung plus 1 MΩ; die NETA ATS veröffentlicht Tabellen je Spannungsklasse. Wichtiger als ein einzelner Messwert ist der Trend über mehrere Prüfungen.
Warum den PI messen und nicht nur den Widerstand?
Der PI vergleicht den Widerstand nach 10 Minuten mit dem nach 1 Minute und kompensiert damit Temperatur und Maschinengröße: Ein niedriger PI zeigt Feuchte oder Verschmutzung auch dann, wenn der Absolutwert hoch erscheint.
Darf ich einen Stromkreis unter Spannung prüfen?
Nein. Das Betriebsmittel muss freigeschaltet, getrennt und entladen sein; nach der Prüfung entladen Sie die Isolationskapazität gegen Erde, bevor Sie wieder anschließen.
