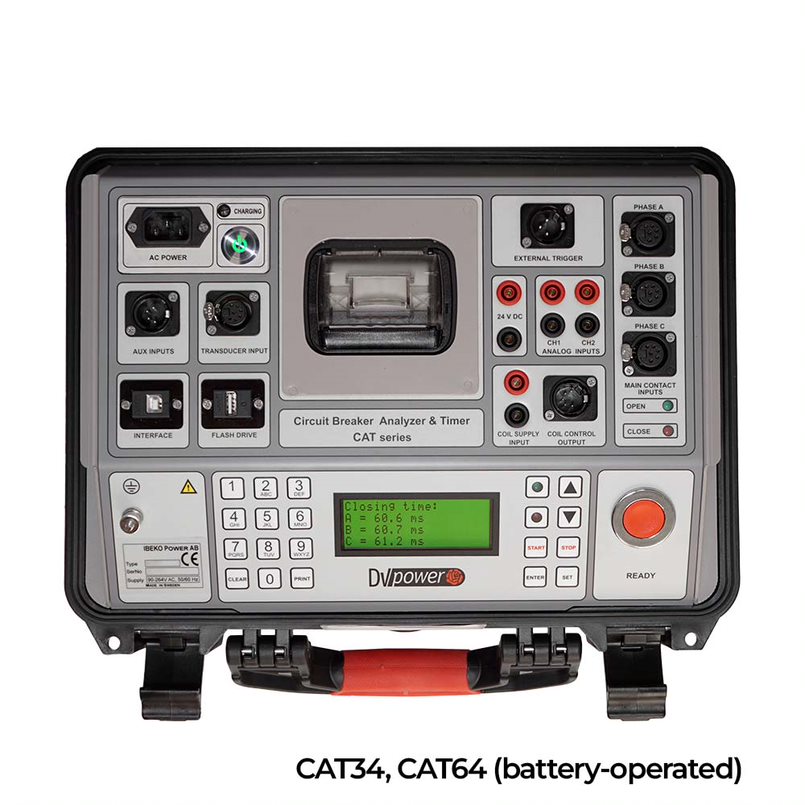

Equipamentos de ensaio de disjuntores

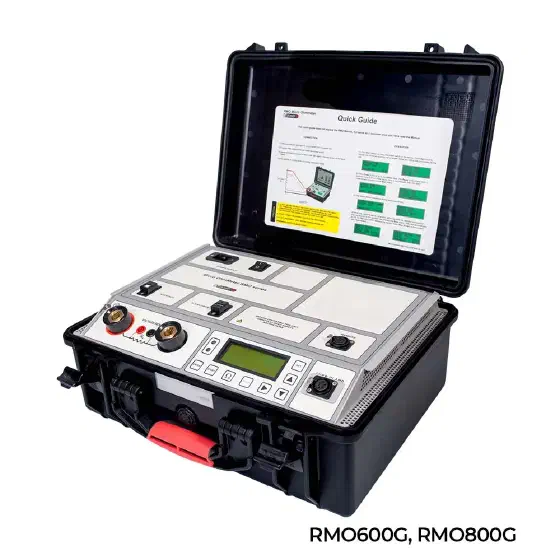

Micróhmetros

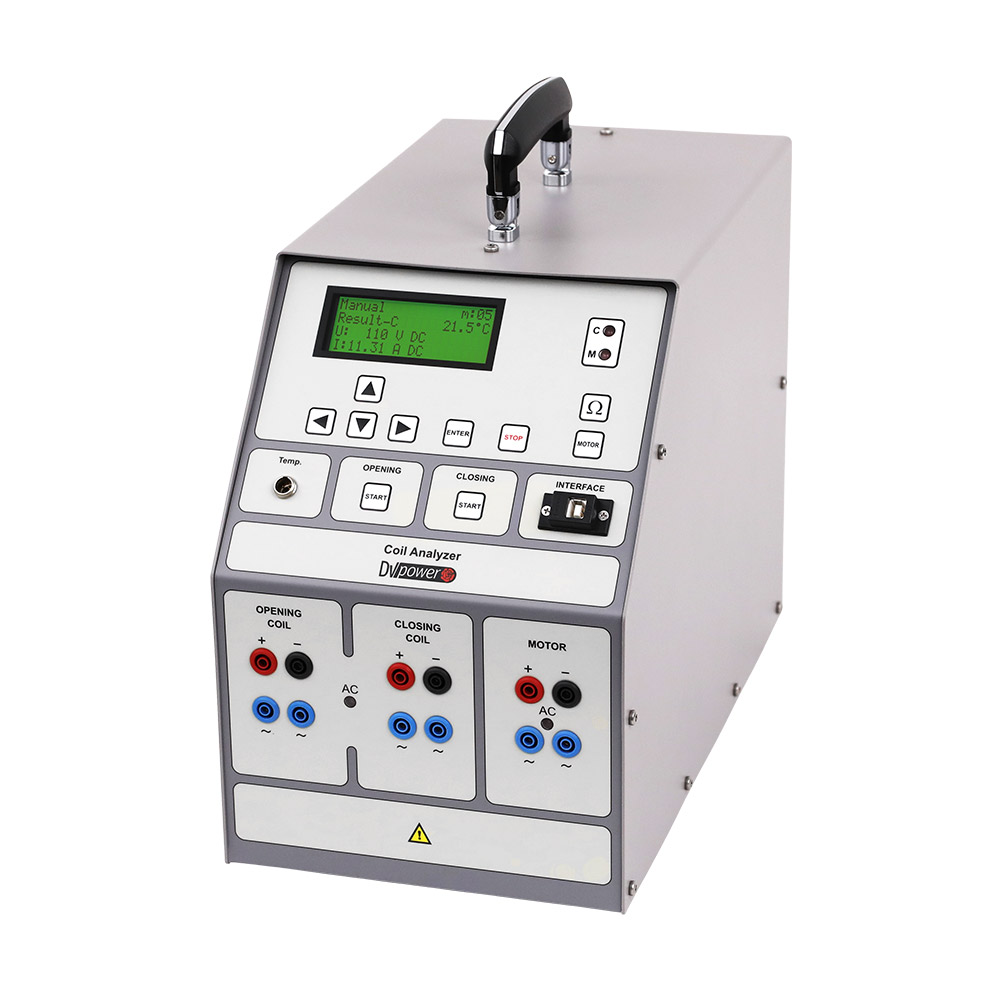

Testadores de bobinas de disjuntores

Gás SF6: análise, fugas e manipulação

VIPO-85: verificador de vácuo 85 kV

O que você pode tentar?

Circuito principal

• Temporização do funcionamento dos contatos principais e dos contatos PIR
• Resistência de contato estático (SRM)
• Medição de resistência dinâmica (DRM)
• Teste sob condições BSG
• Série de testes

Mecanismo de operação

• Movimento e velocidade
• Mecanismo de operação
• Tempo de carregamento do mecanismo da mola e medição da corrente do motor

Circuito auxiliar

• Temporização das operações dos contatos auxiliares
• Forma de onda dos contatos auxiliares
• Tempo de comutação dos contatos auxiliares
• Forma de onda da corrente da bobina (resistência)
• Medição da tensão de alimentação
• Teste da tensão de alimentação
• Teste de "primeiro disparo" (teste on-line)
• Tensão mínima de disparo (resistência)
• Tensão mínima de disparo

Tipos de testes (aplicação)

• Medição da temporização dos contatos principais, de arco e PIR dos disjuntores (IEC 62271-100)
• Medição da resistência de contato (IEC 62271-1)
• Medição da resistência dinâmica de contato (IEC 62271-1)
• Medição de resistência dinâmica
• Movimento e velocidade (IEC 62271-100)
• Tempo de carga do mecanismo do motor (IEC 62271-100)
• Resistência da bobina (IEC 62271-100)
• Corrente da bobina (IEC 62271-100)
• Tensão mínima de disparo (IEC 62271-100)
• Tensão mínima de disparo (IEC56, ANSI C37.09)
• Medição de tempo de contato auxiliar (IEC 62271-100)
• Teste de "primeiro disparo" (teste on-line)
• Análise de vibração (IEC 62271-100)
• Análise de vibração
• Fonte de tensão para bobina e motores

Medição de tempo

Definições (IEC 62271-100):

• Tempo de abertura - para um disjuntor disparado por qualquer forma de energia auxiliar, o tempo de abertura é o intervalo de tempo entre o instante de energização da liberação de abertura de derivação, estando o disjuntor na posição fechada, e o instante em que os contatos de arco se separaram em todos os pólos.

Definições (IEC 62271-100): 3.7.136

• Requisito de pós-simultaneidade durante operações de fechamento único e abertura única

Medição do tempo de operação do contato principal

1. Método convencional
   (um lado conectado ao terra)
2. Método de aterramento de ambos os lados (BSG):
3. a) Disjuntor do tanque sob tensão
4. b) Disjuntores de tanque morto
5. c) Disjuntores GIS

Segurança

• Segurança.

  Os dois lados aterrados no AIS (tanque ativo)

  Os dois lados aterrados no AIS (tanque ativo).

  Padrão IEEE 510-1983 "Práticas recomendadas pelo IEEE para segurança de testes de alta tensão e alta potência"

  Padrão IEEE 510-1983

  Conexão de cabo de contato principal para BSG para disjuntores AIS

  Padrão IEEE 510-1983 "Práticas recomendadas pelo IEEE para testes de segurança de alta tensão e alta potência"

  • BSG - sincronização em condições de ambos os lados aterrados
  • São usados os mesmos cabos da cronometragem convencional
  • Funciona corretamente para uma resistência de trilha de aterramento ≥10 mΩ

  Temporização de aterramento de ambos os lados no disjuntor de tanque morto

  • O método baseia-se na injeção de corrente contínua (algumas dezenas de amperes por fase) através do circuito principal e do caminho de aterramento e na medição dos sinais de resposta nos terminais secundários do transformador de corrente (CT).

  Aterramento de ambos os lados em GIS (subestação isolada a gás) CB

  • O método é baseado na injeção de alta corrente CC através do aterramento e do circuito principal e no registro simultâneo da resposta no secundário dos transformadores de corrente (corrente ou tensão).

  Medição de resistência de contato (estática)

  • IEC56 (IEC62271-100): 50 A ≤I<In
  • IEEE C 37.09: 100 A ≤I<In
  • Por que é usada uma corrente CC alta?

  Quanto mais alta a corrente, maior a precisão, a contaminação e a oxidação da superfície de contato

  De acordo com a norma, recomenda-se uma corrente de teste o mais próximo possível da corrente nominal

  • Alguns dispositivos podem gerar até 800 A
  • Teste contínuo de DTR para resultados estáveis em disjuntores GIS e Dead Tank

  Os dois lados estão aterrados

  • Os dois lados estão aterrados.
    • Por que

    Razões de segurança

    • Razões de segurança
      • Por quê?
        • Como?

      Amplificador de corrente

      Medição da resistência dinâmica

      • O teste DRM é realizado injetando uma corrente alta no contato do disjuntor e monitorando simultaneamente a queda de tensão no contato do disjuntor durante a operação.
      • DRM nas operações Abrir, Fechar, CO, O-CO e O-CO!
      • Importante para a análise de contatos de arco elétrico


      DRM - princípio de medição

    • Contato principal de até 100 microOhm


    Contatos de arco de pares de miliOhms

    Teste completo de DRM

    As medições de queda de tensão e movimento de contato permitem o cálculo da varredura de contato de arco

    Varredura de contato de arco



    Estudo de caso 1 - Teste de DRM

    • O cliente queria demonstrar a eficácia do teste de DRM
    • O teste DRM foi realizado com óleo CB de 24 kV
    • Contatos de arco em boas condições
    • Todos os contatos de arco em boas condições

    • Após a desmontagem, o contato de arco foi intencionalmente danificado
    • O contato de arco danificado foi remontado no CB
    • O teste de DRM foi realizado novamente


    Comparação dos resultados de DRM (aumento da resistência - mudança na curva de resistência)



    Estudo de caso 2

    • Teste de comissionamento periódico
    • Teste de comissionamento periódico
    • Teste de comissionamento periódico
    • O teste de DRM foi realizado no ABB LTB145D1/B
    • Tarefa: Confirmar o status e o comprimento dos contatos de arco
    • Tarefa: Confirmar o status e o comprimento dos contatos de arco


    Após a desmontagem, o comprimento dos contatos foi medido com um paquímetro e comparado com os resultados do DRM, e confirmado com os resultados obtidos com o dispositivo CAT.

    Após a desmontagem, o comprimento dos contatos foi medido com um paquímetro e comparado com os resultados do DRM, e confirmado com os resultados obtidos com o dispositivo CAT.

    Teste do mecanismo de operação

    Teste do mecanismo de operação.

    • Movimento e velocidade
    • Tempo de carga do motor e corrente do motor

    Exemplos de montagem de transdutores:

    • Exemplos de montagem de transdutores
      • ABB LTB 245 E1 (245 kV SF6)
      • SIEMENS 3AP1FI 245 kV
      • Mitsubishi SF6 138 kV (120-SFMP-40HE)

      Medição de movimento e velocidade - análise gráfica

      • A velocidade (velocidade média) é calculada entre dois pontos nessa curva de movimento
      • Varredura de contato - distância total de sobreposição dos contatos principais e de arco (desde o primeiro toque dos contatos de arco até o estado fechado).


      Tempo de carga do motor e corrente do motor
      Parâmetros:

      • Corrente de partida
      • Corrente
      • Tempo de carga

      Pode ser usado para avaliar:

      • Condição do motor
      • Condição do mecanismo
      • Estado do mecanismo
      • Estado do mecanismo
      • Estado do mecanismo de operação
      • Estado do mecanismo
      • Estado do mecanismo de operação
      • Estado do motor

      Circuito auxiliar

      Circuito auxiliar

      • Temporização dos contatos auxiliares
      • Forma de onda
      • Estado dos contatos auxiliares
      • Forma de onda da corrente da bobina
      • Medição da resistência da bobina
      • Tensão de alimentação
      • Primeiro disparo
      • Tensão mínima de disparo

      Medir a resistência da bobina

      • IEC 62271-100 (Seção: Teste de desempenho mecânico)


      Tensão mínima de disparo

      Tensões mínimas de operação das bobinas:

      • 85% da tensão nominal da bobina de fechamento
        (de acordo com a norma IEC 62271-100)
      • 85% da tensão CA nominal ou 70% da tensão CC nominal para as bobinas de abertura
        (de acordo com a IEC 62271-100 )
      • (de acordo com a norma IEC 62271-100 )

  Normas internacionais e nacionais, como IEC 56, IEEE C37.09, etc.

• Indica: falha mecânica, etc.

"Prova" Primeira viagem

• Informações sobre o atrito do intertravamento podem ser obtidas a partir da forma de onda da corrente da bobina registrada durante o teste de "Primeiro disparo".
• Conexão de sondas CC para medir a corrente da bobina e sondas CA para medir as correntes de linha durante o teste de "First trip".

Parâmetros:

• O principal parâmetro de monitoramento é a forma de onda da corrente da bobina
• Temporização do contato principal pelo sensor de corrente secundária do TC
• Temporização de contatos auxiliares
• Medição da tensão de controle
• Medição de movimento (sob certas condições)
