Equipamentos de ensaio de disjuntores
Os equipamentos de ensaio de disjuntores avaliam o estado mecânico e elétrico dos disjuntores de alta e média tensão —tempos de manobra, movimento, resistência de contacto e comportamento das bobinas— para confirmar que eliminam corretamente um defeito. Os equipamentos Amperis para o setor elétrico incluem analisadores de disjuntores para o comissionamento e a manutenção em subestações.

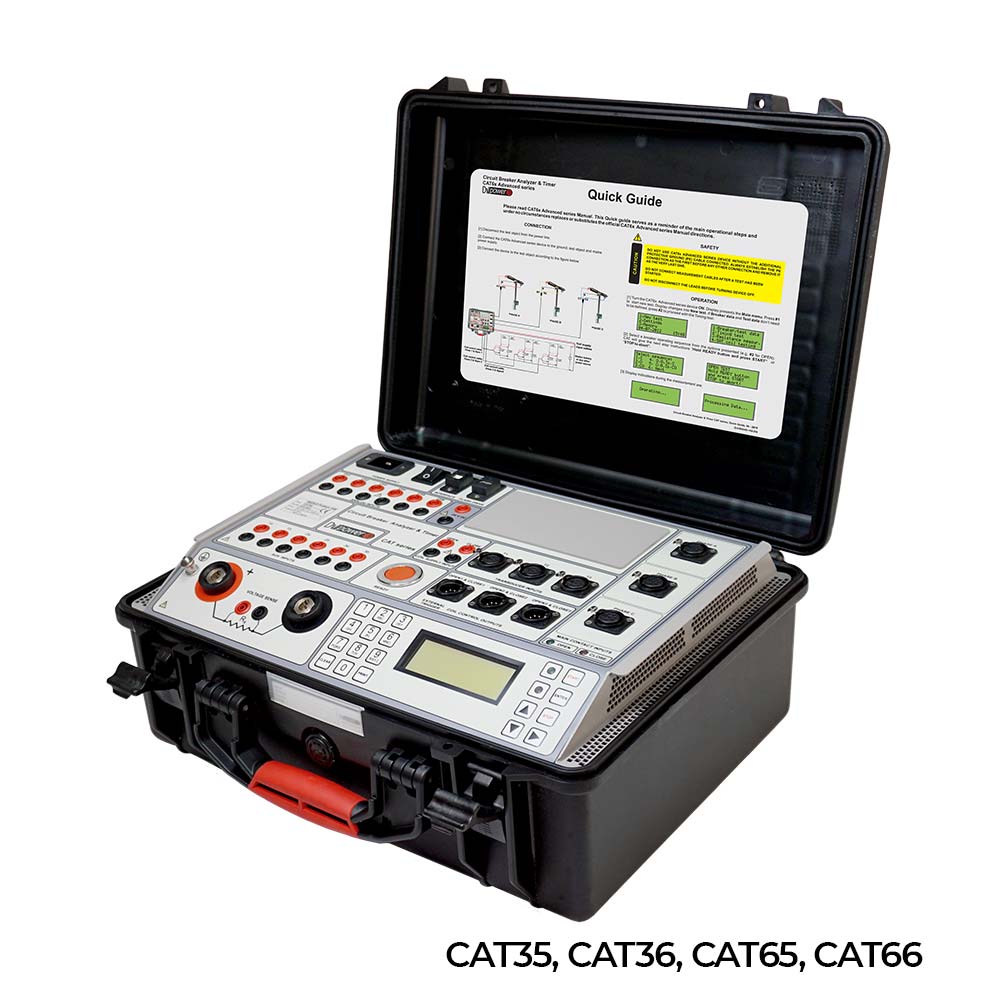

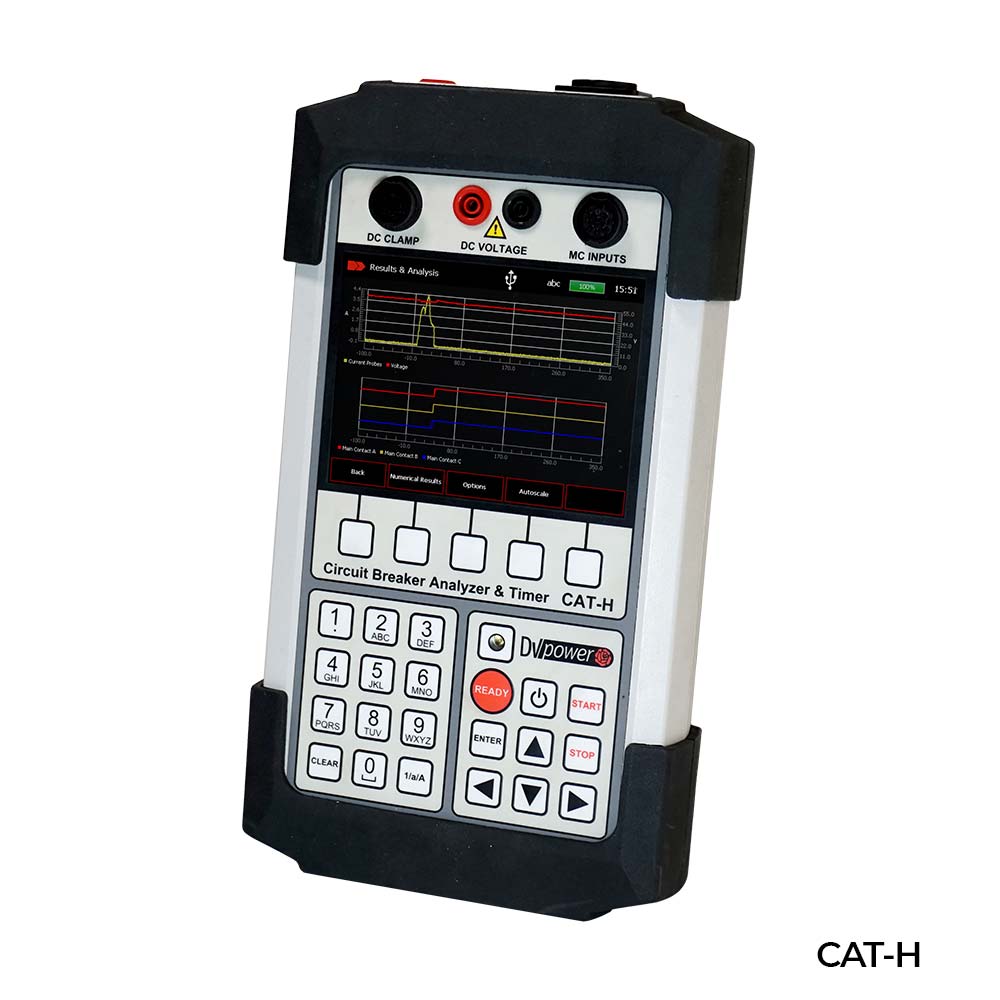

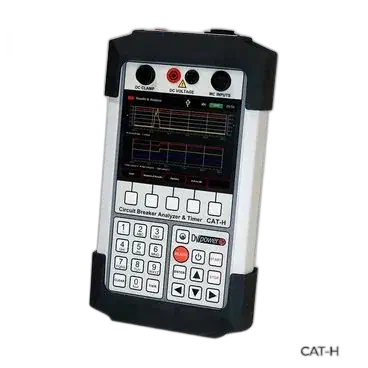

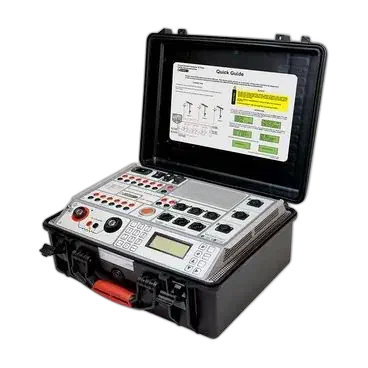

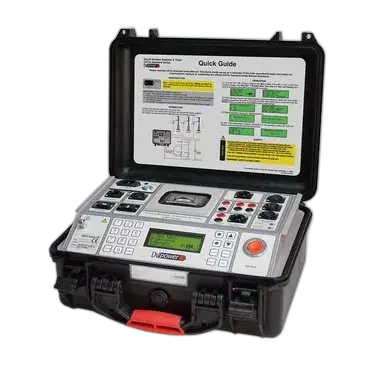

O que mede e como funciona?
O analisador capta todos os polos em simultâneo durante a manobra. Regista os tempos de contacto (abertura, fecho, fecho-abertura e sincronismo entre polos, em milissegundos), o curso e a velocidade através de um transdutor de movimento, a resistência de contacto estática e dinâmica (em micro-ohms; contactos principais saudáveis ficam normalmente abaixo de 50 µΩ) e a corrente de bobina, que denuncia problemas de mecanismo e de circuito de disparo. O ensaio de primeira manobra recolhe o estado tal como se encontra.
Como escolher o equipamento adequado
- Ajuste o número de canais aos seus disjuntores (polos × câmaras de corte).
- Procure micro-ohmímetro integrado (≥100 A) para a resistência estática e resistência dinâmica (DRM).
- Verifique o suporte de sensores de movimento (linear e rotativo).
- Privilegie dupla ligação à terra, módulo de primeira manobra e relatórios com veredito.
- Prefira software de PC para o acompanhamento entre revisões.
Não sabe que analisador se adequa ao seu parque? Não hesite em contactar-nos.
Aplicações
- Disjuntores de AT e MT (SF6, vácuo, óleo, ar)
- Aparelhagem isolada a gás (GIS)
- Receção e manutenção em subestação
- Diagnóstico após manobras de defeito
- Localização de problemas de mecanismo e disparo
Normas aplicáveis
Os equipamentos Amperis são referenciados a normas IEC/EN (não a designações nacionais do tipo PN/PL):
- IEC 62271-100 — disjuntores de corrente alternada de alta tensão
- IEC 62271-1 — especificações comuns, incluindo a resistência de contacto
- IEEE C37.09 — procedimentos de ensaio de disjuntores de AT
- ANSI/NETA ATS/MTS — valores de receção e manutenção no terreno
- IEC/EN 61010-1 e IEC/EN 61326-1 — segurança do instrumento e CEM
Perguntas frequentes
O que mede um analisador de disjuntores?
Os parâmetros essenciais são tempos de contacto, curso e velocidade, resistência de contacto estática e dinâmica, e corrente de bobina. Em conjunto indicam se a câmara de corte e o mecanismo continuam dentro da especificação.
Que resistência de contacto é aceitável?
A resistência estática dos contactos principais fica normalmente bem abaixo de 50 µΩ; compare cada ensaio com o valor de referência. A resistência dinâmica (DRM) revela contactos erodidos mesmo quando o valor estático parece normal.
Porquê o ensaio de primeira manobra?
Recolhe o estado do disjuntor tal como se encontra, antes de o exercitar. Assim surgem problemas de lubrificação, atrito ou tempos que desaparecem depois de o mecanismo ter manobrado.
Recursos técnicos
Combine a análise com as ferramentas de gás SF6, os probadores de bobinas e os ohmímetros, ou consulte os equipamentos de ensaio de transformadores. Peça um orçamento.
