Prüfgeräte und Analysatoren für Leistungsschalter

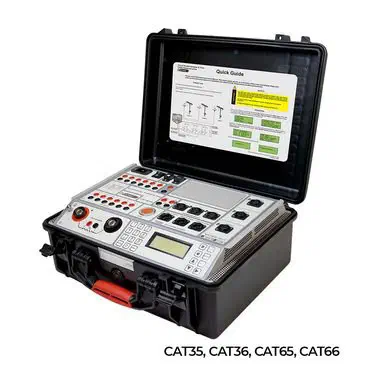

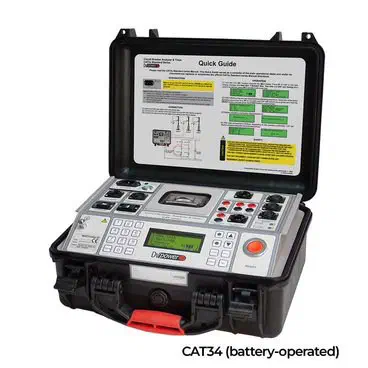

Prüfgeräte für Leistungsschalter beurteilen den mechanischen und elektrischen Zustand von Hoch- und Mittelspannungsleistungsschaltern — Zeiten, Bewegung, Kontaktwiderstand und Spulenverhalten —, um zu bestätigen, dass der Schalter einen Fehler korrekt abschaltet. Das Amperis-Programm für die Elektrobranche umfasst Leistungsschalter-Analysatoren für die Inbetriebnahme und die vorbeugende Instandhaltung in Schaltanlagen.
Was gemessen wird und wie es funktioniert
Ein Leistungsschalter-Analysator erfasst während des Schaltvorgangs alle Pole gleichzeitig. Er zeichnet die Kontaktzeiten auf (Ausschalten, Einschalten, Ein-Aus und Polgleichzeitigkeit, auf die Millisekunde), Weg und Geschwindigkeit über einen Wegaufnehmer, den statischen und dynamischen Kontaktwiderstand (bis in den Mikroohmbereich — intakte Hauptkontakte liegen üblicherweise deutlich unter 50 µΩ) sowie die Spulenstrom-Signaturen, die Probleme am Antrieb und im Auslösekreis offenlegen. Eine First-Trip-Prüfung erfasst den Zustand „wie vorgefunden“, bevor der Schalter bewegt wird.
So wählen Sie den richtigen Analysator
- Passen Sie die Kanalzahl an Ihre Schalter an (Pole × Unterbrechereinheiten pro Pol).
- Achten Sie auf ein integriertes Mikroohmmeter (≥100 A) für den statischen Kontaktwiderstand sowie auf die dynamische Widerstandsmessung (DRM).
- Prüfen Sie die Unterstützung von Wegaufnehmern (linear und rotatorisch) und konfigurierbare Geschwindigkeitsberechnungen.
- Legen Sie Wert auf beidseitige Erdungssicherheit, ein First-Trip-/Mindestansprech-Modul und klare Gut-/Schlecht-Berichte.
- Bevorzugen Sie PC-Software, die den Vergleich über Instandhaltungszyklen hinweg ermöglicht.
Unsicher, welcher Analysator zu Ihrem Bestand passt? Nehmen Sie gerne Kontakt mit uns auf.
Anwendungen
- HS- und MS-Leistungsschalter (SF6, Vakuum, Öl, Luft)
- Gasisolierte Schaltanlagen (GIS)
- Abnahme und routinemäßige Instandhaltung in Schaltanlagen

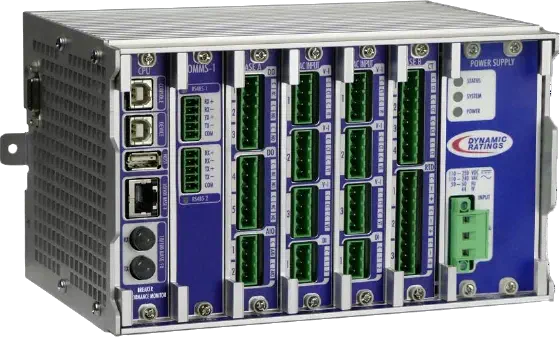

- Diagnostik nach Fehlern und zustandsorientierte Diagnostik
- Fehlersuche an Antrieb und Auslösekreis
Anwendbare Normen
Die Amperis-Geräte orientieren sich an den IEC/EN-Normen (nicht an nationalen PN/PL-Bezeichnungen):
- IEC 62271-100 — Hochspannungs-Wechselstromleistungsschalter
- IEC 62271-1 — gemeinsame Bestimmungen, einschließlich Kontaktwiderstand
- IEEE C37.09 — Prüfverfahren für HS-Wechselstromleistungsschalter
- ANSI/NETA ATS/MTS — Abnahme- und Instandhaltungswerte im Feld
- IEC/EN 61010-1 und IEC/EN 61326-1 — Gerätesicherheit und EMV
Häufige Fragen
Was misst ein Leistungsschalter-Analysator tatsächlich?
Die Kernparameter sind Kontaktzeiten, Kontaktweg und -geschwindigkeit, statischer und dynamischer Kontaktwiderstand sowie Spulenstrom. Gemeinsam zeigen sie, ob Unterbrechereinheit und Antrieb noch innerhalb der Spezifikation arbeiten.
Welcher Kontaktwiderstand ist zulässig?
Der statische Widerstand der Hauptkontakte liegt üblicherweise deutlich unter 50 µΩ; vergleichen Sie jede Prüfung mit dem Referenzwert des Schalters. Die dynamische Widerstandsmessung (DRM) kann erodierte oder fehlausgerichtete Kontakte auch dann aufdecken, wenn der statische Wert noch normal erscheint.
Warum eine First-Trip-Prüfung durchführen?
Eine First-Trip-Prüfung erfasst den Schalter genau so, wie er vorgefunden wurde, bevor er bewegt wird. Sie legt Schmierungs-, Reibungs- oder Zeitprobleme offen, die verschwinden, sobald der Antrieb einige Male betätigt wurde.
Technische Ressourcen
Kombinieren Sie die Schalteranalyse mit SF6-Geräten, der Spulenprüfung und Mikroohmmetern, oder sehen Sie sich die Prüfgeräte für Transformatoren an. Fordern Sie ein Angebot an – unsere Ingenieure konfigurieren den passenden Analysator.
