Monitorização de disjuntores de alta tensão: diagnóstico Smart Capture, monitorização de gás SF6 e desgaste dos contactos numa só plataforma modular
Para vigiar em contínuo um disjuntor de alta tensão é preciso um monitor que diagnostique cada manobra, acompanhe o desgaste dos contactos e a integridade das bobinas de disparo e vigie o gás isolante, sem intervir no mecanismo. O BPM faz isso com sensores não intrusivos: compara a forma de onda de cada abertura e fecho com a referência do primeiro disparo (Smart Capture), acumula o I²T de cada manobra, identifica se disparou a bobina 1 ou a 2, com a sua corrente e o tempo de interrupção, e mede densidade, temperatura e humidade do SF6 ou do ar seco, com alarmes de fuga e de tendência até ao bloqueio. Instala-se no próprio armário do disjuntor e funciona de -40 a +70 °C.
Dados principais do BPM
- Diagnóstico por manobra: o Smart Capture compara cada abertura e fecho registados pelo BPM com a referência do primeiro disparo: tempos de abertura, fecho e arco, linguetas e rolamentos, lubrificação, contactos auxiliares A/B e corrente de falha.
- Bobinas de disparo: o BPM vigia a resistência do circuito de até três bobinas de disparo, identifica se disparou a bobina 1 ou a 2 e regista a sua corrente de pico e máxima e o tempo de interrupção, com gráficos e tabelas imprimíveis.
- Desgaste dos contactos: I²T acumulado por manobra e contadores de operações totais e em falha, para programar as inspeções internas apenas quando necessárias.
- Gás isolante: SF6 ou ar seco, em disjuntores de um, dois ou três sistemas de gás; densidade, temperatura e humidade, com alarmes de taxa de fuga, tendência até ao bloqueio e perda maciça de gás.
- Motor de carga e resistências: arranques, corrente e tempo de funcionamento do motor, com adaptação à viscosidade hidráulica em clima frio; corrente e tensão das resistências de aquecimento e temperaturas ambiente, do armário e do gás.
- Configuração: o BPM encomenda-se para comando tripolar conjunto (quatro cartas de expansão predefinidas) ou de polos independentes (nove cartas: sete predefinidas e duas opcionais), em bastidor de 4 ou 9 ranhuras.
- Comunicações e ambiente: DNP3, Modbus e IEC 61850 sobre Ethernet de cobre ou fibra, com 2 ou 3 portas RS-485 e RS-232 ou fibra série opcionais; 110-240 V CA (50-60 Hz) ou 110-250 V CC; -40 a +70 °C.
Vantagens
Diagnóstico Smart Capture em cada manobra
Compara graficamente cada manobra com a referência do primeiro disparo: tempos de abertura e fecho, linguetas e rolamentos, lubrificação, contactos auxiliares e corrente de falha.
Desgaste dos contactos com I²T acumulado
O cálculo acumulativo de I²T permite programar as inspeções internas apenas quando necessárias, reduzindo custo e mão de obra face à manutenção cíclica baseada no tempo.
Monitorização de gás SF6 e ar seco
Sensores multiparâmetros medem densidade, temperatura e humidade, com alarmes de taxa de fuga, tendência até ao bloqueio e perda maciça de gás.
Motor de carga preparado para clima frio
Regista arranques, corrente e tempo de funcionamento, e adapta-se às alterações de viscosidade hidráulica e à humidade dos sistemas pneumáticos.
Aplicações
- Manutenção preditiva e baseada em condição de disjuntores de alta tensão.
- Redução de fugas de SF6 e proteção ambiental.
- Disjuntores com manobras frequentes, como a comutação entre geração e rede.
- Locais de clima frio.
Acerca do produto

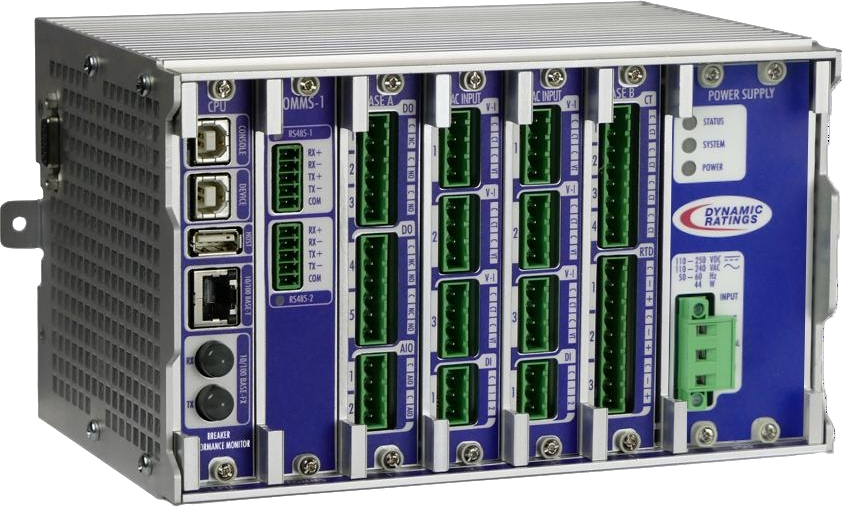

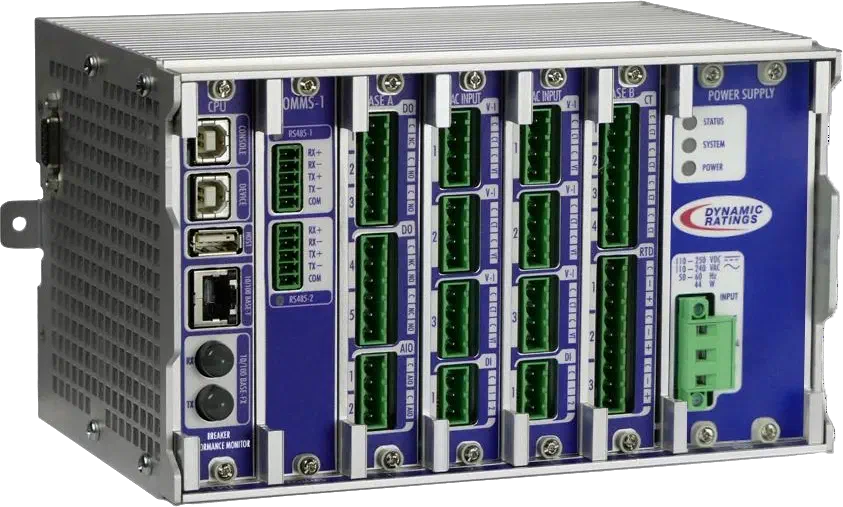

Configurável apenas com os módulos necessários, num bastidor de 4 ou 9 ranhuras, reúne captura de formas de onda, monitorização de gás SF6/ar seco, estado da bobina de disparo e do motor de carga, resistências de aquecimento do armário e temperatura ambiente. Identifica qual a bobina —1 ou 2— que operou, a sua corrente e o tempo de interrupção, com contador de manobras e gráficos imprimíveis.
Inclui uma aplicação de secretária para a equipa de engenharia consultar dados e realizar diagnósticos; uma versão ampliável de gestão de frota agrega os dados de todos os monitores para analisar tendências de manutenção.
Acessórios disponíveis: módulo opcional de descargas parciais e sensores térmicos adicionais.
Especificações técnicas
| Diagnóstico | Smart Capture: formas de onda vs. primeiro disparo; tempos, linguetas, rolamentos e corrente de falha |
| Bobina e contactos | Identifica a bobina que operou (1 ou 2), a sua corrente e resistência; I²T acumulado |
| Manobras | Contador de manobras e tempo de interrupção, com gráficos imprimíveis |
| Motor de carga | Arranques, corrente e tempo; adaptação em clima frio |
| Gases isolantes | SF6/ar seco: densidade, temperatura, humidade; alarmes de fuga |
| Resistências e ambiente | Corrente e tensão das resistências; temperatura ambiente, armário e gás |
| Comunicações | DNP3, Modbus e IEC 61850 sobre Ethernet cobre/fibra |
| Alimentação e temperatura | 110-240 V CA ou 110-250 V CC; -40 a +70 °C |
| Bastidor, por ranhuras | 4 ranhuras: 248 × 126 mm (212 mm entre cotas inferiores), 143 mm de profundidade · 9 ranhuras: 375 × 126 mm (339 mm entre cotas inferiores), 143 mm de profundidade |
| Configuração de encomenda | Comando tripolar conjunto: 4 cartas predefinidas · Polos independentes: 9 cartas (7 predefinidas e 2 opcionais) |
| Gás e bobinas de disparo | Disjuntores de 1, 2 ou 3 sistemas de gás SF6; integridade de até 3 bobinas de disparo |
| Portas série | 2 RS-485, mais uma terceira RS-485, RS-232 ou fibra série opcional |
Perguntas frequentes
O BPM serve como evidência do funcionamento de cada bobina de disparo?
Sim. Em cada manobra o BPM regista se o disparo foi iniciado pela bobina 1 ou pela 2, a corrente absorvida por essa bobina e o tempo de interrupção, e guarda-o em gráficos e tabelas imprimíveis. É a evidência pedida pelos requisitos NERC, que obrigam a verificar, no máximo de seis em seis anos, que o disjuntor interrompe com cada uma das suas bobinas.
O que acrescenta o BPM aos ensaios periódicos do disjuntor?
Os disjuntores passam longos períodos sem manobrar, o que degrada a lubrificação e corrói os contactos, e um ensaio cíclico nem sempre reproduz essas condições. O BPM analisa cada manobra real e vigia em contínuo o motor de carga, as bobinas, as resistências de aquecimento e o gás, pelo que deteta uma falha do sistema de energia armazenada antes de o disjuntor ter de operar, informação que os relés de proteção não fornecem.
O que é a tecnologia Smart Capture?
Uma análise de formas de onda que compara cada manobra com a referência do primeiro disparo.
Como deteta o desgaste dos contactos?
Com o cálculo acumulativo de I²T e a identificação da bobina de disparo que operou.
Que gases monitoriza?
SF6 e ar seco, com alarmes de taxa de fuga e de tendência até ao bloqueio.
Está preparado para climas frios?
Sim, adapta-se às alterações de viscosidade hidráulica e à humidade dos sistemas pneumáticos.
Permite gerir vários disjuntores em simultâneo?
Sim, através de uma aplicação ampliável de gestão de frota que agrega os dados de todos os monitores.
O Dynamic Ratings BPM é um equipamento fabricado pela Dynamic Ratings e distribuído pela Amperis.
