Para verificar la protección contra cortocircuitos en redes industriales de 500 o 690 V hace falta un medidor de impedancia de bucle cuyo rango de tensión llegue a 750 V entre fases, algo que pocos equipos cubren. El AMZC-305 mide ZL-PE, ZL-N y ZL-L de 0,13 a 1999 Ω según IEC 61557 con resolución de 0,01 Ω en ocho redes nominales, de 110/190 V a 400/690 V, con rango de trabajo de 100 a 750 V en ZL-L y corriente de prueba de hasta 36,7 A a 690 V; calcula la corriente de cortocircuito hasta 69,0 kA, mide sin disparar diferenciales desde 0,43 Ω y guarda 990 celdas de memoria con descarga por USB.
Datos clave del AMZC-305
- Impedancia de bucle: ZL-PE, ZL-N y ZL-L de 0,13 a 1999 Ω según IEC 61557 (cables de 1,2 m), resolución de 0,01 Ω, ±(5 % v.m. + 3 dígitos) hasta 19,99 Ω y ±(4 % v.m. + 3 dígitos) por encima.
- Redes: 110/190, 115/200, 127/220, 220/380, 230/400, 240/415, 290/500 y 400/690 V; el AMZC-305 trabaja de 100 a 440 V en ZL-PE y ZL-N y de 100 a 750 V en ZL-L, a 45-65 Hz.
- Corriente de prueba: como máximo 36,7 A (10 ms) a 690 V, 24,5 A a 230 V, 21,3 A a 400 V y 12,2 A a 115 V.
- Sin disparo de diferenciales: modo ZL-PE RCD desde 0,43 Ω, sin disparar diferenciales de IΔn ≥ 30 mA, de 100 a 440 V y con ±(6 % v.m. + 10 dígitos) hasta 19,99 Ω.
- Corriente de cortocircuito: calculada a partir de ZS e indicada de 0,055 A a 69,0 kA (40,0 kA en modo RCD), con RS y XS para ZS < 200 Ω.
- Tensión: 0 a 750 V, con 0,1 V de resolución y ±(2 % v.m. + 4 dígitos) hasta 249,9 V.
- Memoria y alimentación: el AMZC-305 guarda 990 celdas (3500 registros) y las descarga por USB; cuatro pilas AA, más de 3000 medidas.
- Seguridad: CAT IV 600 V con aislamiento doble, IP54, 0 a +45 °C, 260 × 190 × 60 mm y unos 2,2 kg.
Ventajas
Ocho redes nominales, un equipo
Mide en redes de 110/190, 115/200, 127/220, 220/380, 230/400, 240/415, 290/500 y 400/690 V, distinguiendo automáticamente la tensión de fase de la de línea, con ZL-L hasta 750 V.
Alta corriente para lecturas firmes
La medida con corriente alta de hasta 36,7 A (10 ms a 690 V) da lecturas de 0,13 a 1999 Ω según IEC 61557 con ±(5 % v.m. + 3 dígitos) en el rango bajo, con las componentes R y X y el cálculo de la corriente de cortocircuito.
Diferenciales sin disparo
El modo ZL-PE RCD mide desde 0,43 Ω sin disparar diferenciales de más de 30 mA, en redes de 100 a 440 V y también con los conductores L y N intercambiados.
Tensión hasta 750 V
El voltímetro integrado lee de 0 a 750 V con resolución de 0,1 V hasta 250 V y alarma de sobretensión, disponible en todas las funciones de bucle.
Aplicaciones

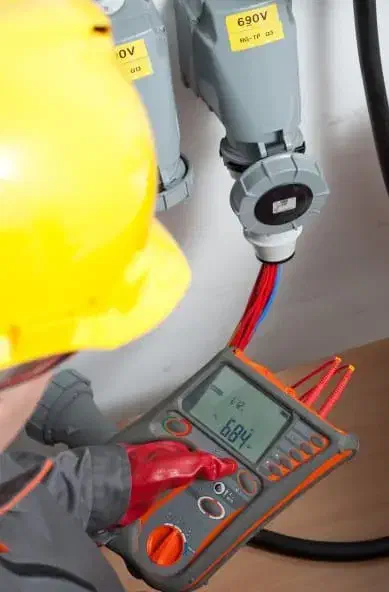

- Verificación de la protección contra cortocircuito en redes industriales de 500 y 690 V.
- Instalaciones de baja tensión de viviendas, oficinas y talleres.
- Medidas en tomas de corriente con el adaptador UNI-Schuko.
Acerca del producto
El AMZC-305 es un medidor de impedancia de bucle pensado para quien trabaja en redes de distintas tensiones: de los 110/190 V de algunas plantas industriales a los 400/690 V de la industria pesada. El electrodo de contacto verifica la conexión del terminal PE, la medida es posible con L y N intercambiados y la frecuencia de trabajo cubre de 45 a 65 Hz.
Con aislamiento doble según IEC 61010-1, categoría CAT IV 600 V (CAT III 1000 V) y carcasa IP54, funciona con cuatro pilas alcalinas AA o acumuladores y se apaga automáticamente a los 120 segundos de inactividad. Sus 260 × 190 × 60 mm y 2,2 kg incluyen una pantalla de segmentos retroiluminada por LED.
Accesorios disponibles: cables de 1,2 m con banana, sondas de punta, pinzas cocodrilo K02, maletín L4, cable USB, pilas y certificado de calibración; opcionalmente el adaptador UNI-Schuko WS-05, la sonda WS-01, adaptadores trifásicos AGT y cables de 5, 10 y 20 m.
Especificaciones técnicas
| Impedancia de bucle | ZL-PE, ZL-N, ZL-L: 0,13…1999 Ω según IEC 61557 |
| Redes admitidas | De 110/190 V a 400/690 V (rango 100…750 V); 45…65 Hz |
| Corriente de medida | Alta corriente, máx. 36,7 A (10 ms) a 690 V |
| Modo sin disparo (RCD) | Desde 0,43 Ω sin disparar diferenciales >30 mA |
| Medida de tensión | 0…750 V; resolución 0,1 V hasta 250 V |
| Memoria e interfaz | 990 celdas (3500 registros); USB |
| Alimentación | 4 pilas AA o acumuladores; >3000 medidas |
| Seguridad | CAT IV 600 V (CAT III 1000 V); IP54 |
| Precisión del bucle | ±(5 % v.m. + 3 dígitos) hasta 19,99 Ω; ±(4 % v.m. + 3 dígitos) por encima |
| Corriente de cortocircuito | Calculada: 0,055 A…69,0 kA (modo RCD: hasta 40,0 kA); componentes RS y XS |
| Entorno, dimensiones y peso | 0…+45 °C; 260 × 190 × 60 mm; 2,2 kg |
Preguntas frecuentes
¿Qué corriente de cortocircuito puede indicar el AMZC-305?
El AMZC-305 calcula la corriente de cortocircuito prevista a partir de la impedancia medida y la tensión nominal y la indica de 0,055 A a 69,0 kA; en el modo sin disparo de diferenciales, hasta 40,0 kA. Junto a ella muestra las componentes resistiva RS y reactiva XS cuando ZS es menor de 200 Ω.
¿Se puede medir con cables largos o con adaptador de enchufe?
Sí. El rango del AMZC-305 según IEC 61557 empieza en 0,13 Ω con los cables de 1,2 m, en 0,17 Ω con 5 m, en 0,21 Ω con 10 m, en 0,29 Ω con 20 m y en 0,19 Ω con los adaptadores WS-01 y WS-05; en el modo sin disparo, desde 0,43 Ω con cables de 1,2 m.
¿Qué lo diferencia de otros medidores de bucle?
Su rango de redes: mide de 110/190 V a 400/690 V — tensiones de trabajo de 100 a 750 V —, algo imprescindible en industria con redes de 500 o 690 V.
¿Puede medir sin disparar los diferenciales?
Sí. El modo ZL-PE RCD mide desde 0,43 Ω en circuitos con diferenciales de más de 30 mA sin provocar su disparo.
¿Qué precisión ofrece la medida de bucle?
±(5 % v.m. + 3 dígitos) hasta 19,99 Ω y ±(4 % v.m. + 3 dígitos) por encima, con resolución de 0,01 Ω y cálculo de la corriente de cortocircuito.
¿Indica las componentes del bucle?
Sí. Además del módulo de la impedancia, muestra la componente resistiva y la reactiva, y la corriente de cortocircuito calculada para la tensión nominal.
