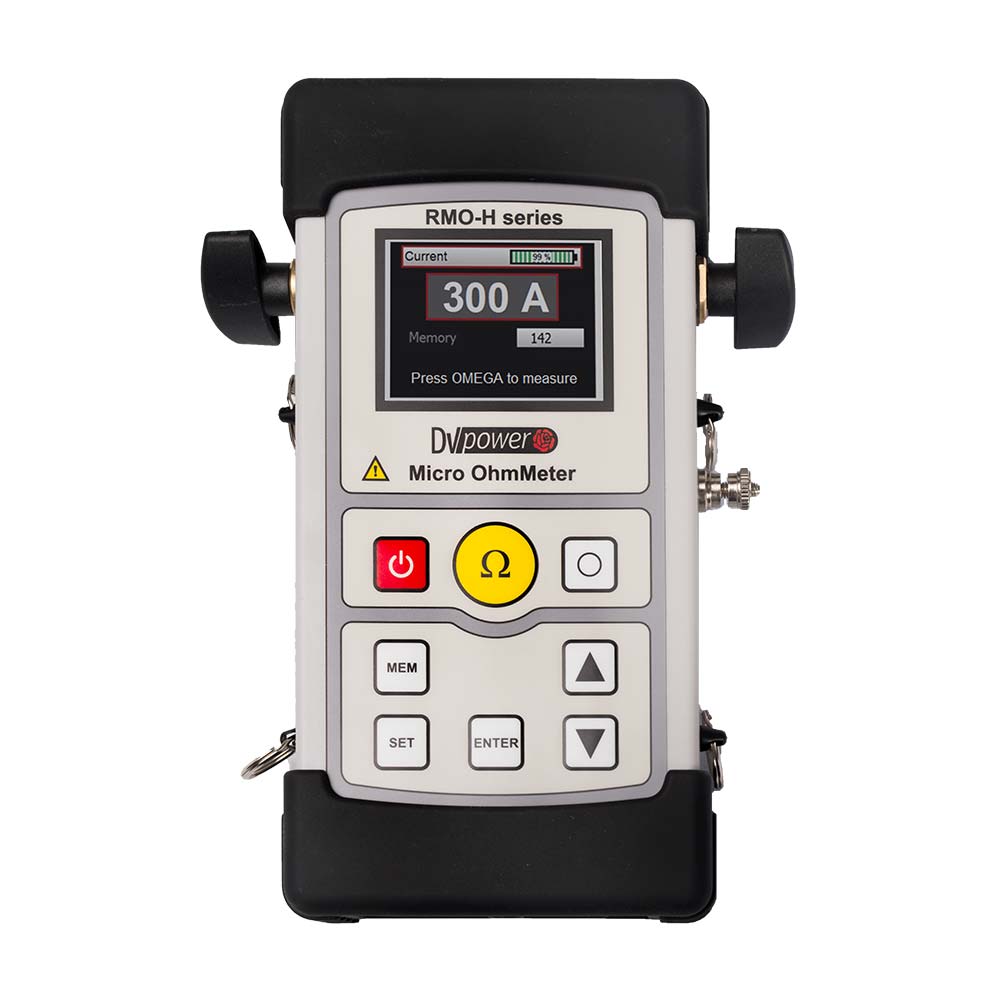

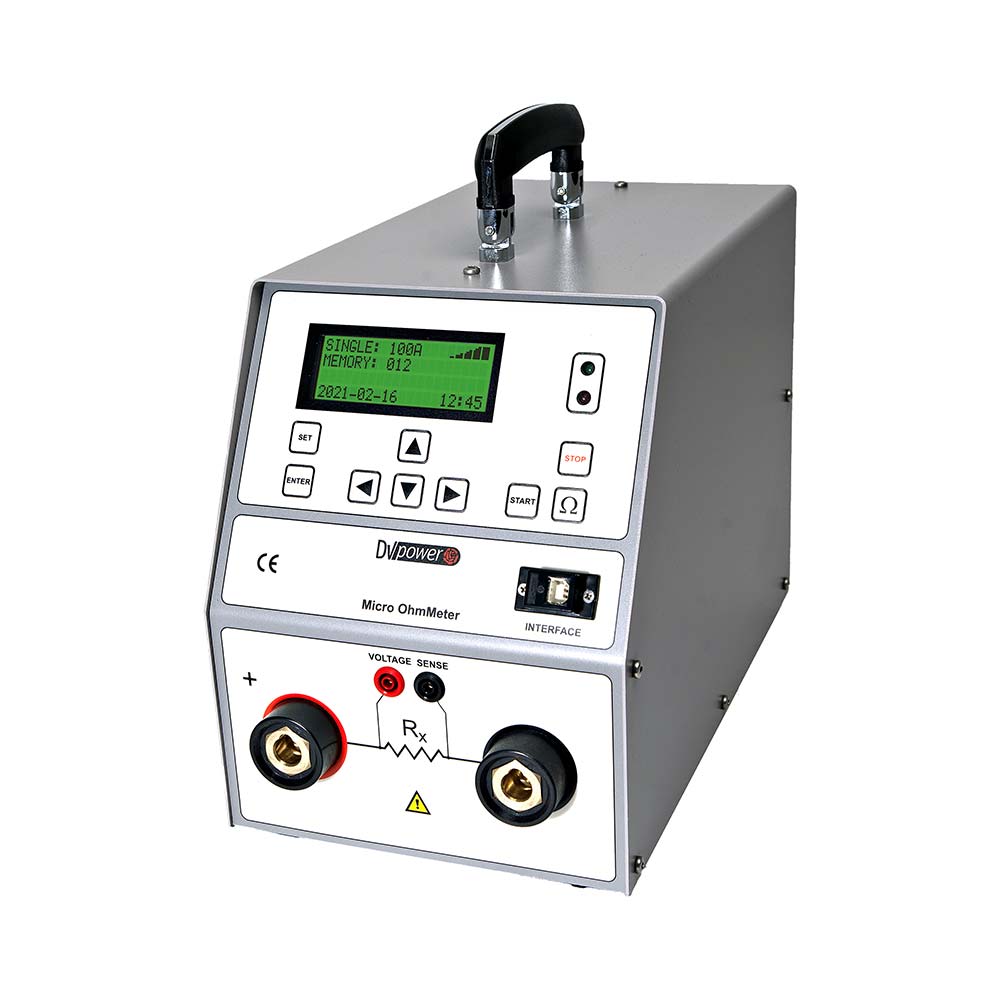

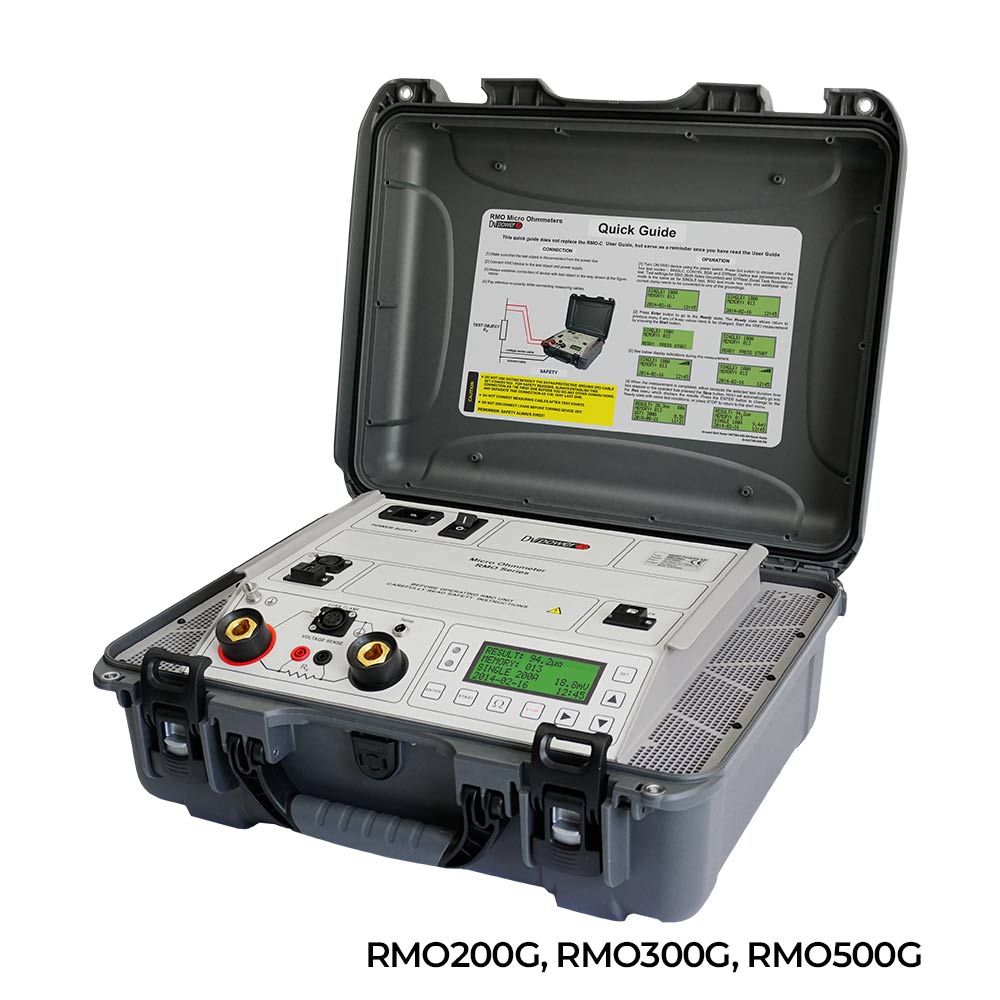

Microhmmètres

-L'usure mécanique et la chaleur sur les contacts des disjoncteurs réduisent la surface de contact.

-En raison de l'arc électrique, des couches carbonisées se forment sur la surface de contact. Cela réduit également la zone de contact active.

-La réduction de la surface de contact entraîne une augmentation de la résistance de contact.

R = r*l =ρ / S * l

- L'augmentation de la résistance de contact entraîne une augmentation de l'échauffement et des pertes.

ActuelRésistance de contactPerte de puissance
10 kA1 mΩ100 KW
1 kA10 mΩ10 KW
10 kA1 mΩ1 Kw
1 kA10 mΩ100 W

À 10 kA, un contact avec une résistance de 0,1 mΩ donne une perte de puissance de 10 kW. Cette perte de puissance en un seul point entraînera certainement une augmentation de la température, ce qui peut provoquer une surchauffe et éventuellement une défaillance prématurée.

-Une lecture stricte de la loi d'Ohm n'indique pas la nécessité d'un courant élevé.

-Les normes proscrivent ce qui suit :

IEC56 (IEC62271-100) : 50 A ≤I

ANSI C 37.09 : 100 A ≤I

-Plus le courant est élevé, meilleure est la précision

-Pollution de la surface de contact

Méthode de Kelvin (4 fils)

La norme IEC 61227-1 recommande l'utilisation de courants plus élevés en cas de résistance accrue des contacts (plus de 100 A).

Tension de sortie très élevée :

-Utilisation de câbles plus fins / plus longs

-Plus grande portée à des courants élevés

Caractéristique "Both Sides Grounded

-Pourquoi ?

-Raisons de sécurité

-Comment ?

-Utilisation de pinces ampèremétriques

Paramètres de mesure optimaux :

-Précision : ±(0,1% rdg±0,1% FS)

-Meilleure résolution : 0,01 µΩ

Mesure avec utilisation de câbles courts

Mesure avec utilisation de câbles longs

Méthode de mesure traditionnelle (à partir du sol)

Mesure à l'aide de sondes de Kelvin

Sondes de Kelvin spécialement conçues avec bouton de déclenchement pour démarrer le test
