Imagerie de fuites de gaz et mesures
Cette section rassemble les instruments Amperis pour mesures spéciales qui n’entrent pas dans une seule famille d’essai électrique : des caméras d’imagerie optique des gaz (OGI) qui rendent visibles les fuites d’hydrocarbures et de composés organiques volatils (COV), un système de mesure de débit pour gaz chauds et très poussiéreux, et un mesureur de niveau sélectif pour les liaisons par courant porteur des postes électriques. Ils s’adressent aux sites pétrochimiques et gaziers, aux centrales, à l’industrie lourde et aux gestionnaires de réseau.
Que mesurent-ils et comment ?

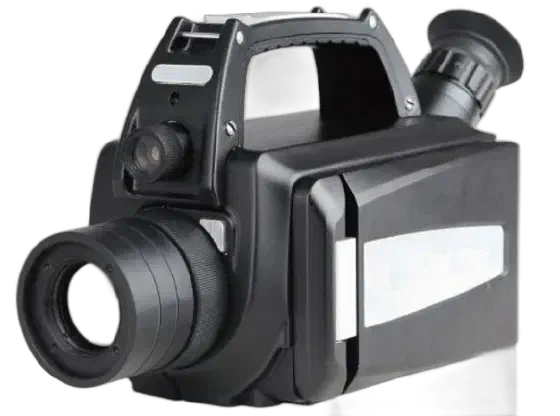

Les caméras OGI travaillent par thermographie passive dans la bande où absorbe le gaz recherché : la caméra thermique de détection de gaz TC721 utilise la bande de 3,2 à 3,5 µm, avec un détecteur refroidi de 320 × 256 et une NETD ≤ 0,015 °C, et affiche le panache de méthane, propane, butane et de dizaines de COV jusqu’à 80 m. L’imageur thermique de gaz COV, à détecteur MCT, associe détection de gaz et thermographie classique. Le système McON Air mesure le débit par corrélation, à partir du temps de vol des motifs créés par les particules du gaz lui-même, sans dérive ni réétalonnage. L’ET91 réunit générateur, mesureur de niveau sélectif, pont de mesure et analyseur de spectre de 100 Hz à 2400 kHz.
Bien choisir son équipement
- Gaz à visualiser : pour les hydrocarbures et les COV, caméras en 3,2-3,5 µm ; pour le SF6 de l’appareillage, la TC706 et les caméras infrarouges ou les détecteurs de fuites de SF6.
- Zone de travail : en atmosphère explosible, exigez une certification Ex ; la TC721 est certifiée Ex ic nC op IIC T4 Gc.
- Conditions du procédé : avec des gaz jusqu’à 1000 °C et jusqu’à 2500 g/m³ de poussière, la corrélation du McON Air conserve ±2 % sur une plage de 25:1.
- Communications du réseau : pour les CPL, les systèmes FDM et les câbles de communication, l’ET91 fonctionne environ 8 heures sur batterie et mesure de bout en bout en mode maître-esclave.
- Rapports : considérez l’enregistrement radiométrique, la mémoire de résultats et le logiciel de procès-verbaux.
Vous hésitez sur l’appareil adapté ? N’hésitez pas à nous contacter.
Applications
- Programmes de détection et réparation des fuites (LDAR) sur sites gaziers et pétrochimiques
- Inspection d’installations sous tension sans interruption de service
- Mesure de débit dans les cheminées, fours et conduits de fumées
- Mise en service et maintenance des liaisons CPL et des systèmes FDM
Normes applicables
- CEI 60079 — matériels pour atmosphères explosives (certification Ex de la TC721)
- Règlement (UE) 2024/1787 — réduction des émissions de méthane dans le secteur de l’énergie, avec campagnes périodiques de détection des fuites
- CEI 62488-1 — systèmes de communication par courant porteur sur les réseaux HT et MT
Questions fréquentes
Une caméra OGI pour hydrocarbures voit-elle le SF6 ?
Non. Chaque gaz absorbe dans une bande différente : le SF6 se voit vers 10,6 µm et les hydrocarbures entre 3,2 et 3,5 µm. Pour le SF6, utilisez les caméras de la section thermographie.
Pourquoi mesurer le débit par corrélation ?
Parce qu’il s’agit d’une mesure de temps : ni la poussière ni la température ne l’affectent, elle ne demande ni facteur K ni compensation et ne dérive pas au fil des années.
Qu’apporte le mode maître-esclave de l’ET91 ?
Deux appareils, un à chaque extrémité, mesurent automatiquement l’affaiblissement, le bruit, l’impédance, l’affaiblissement de réflexion et la diaphonie d’un câble en communiquant par la ligne elle-même.
Ressources techniques
Complétez ces mesures avec les caméras infrarouges et à effet couronne et les détecteurs de fuites de SF6. Demandez un devis.
