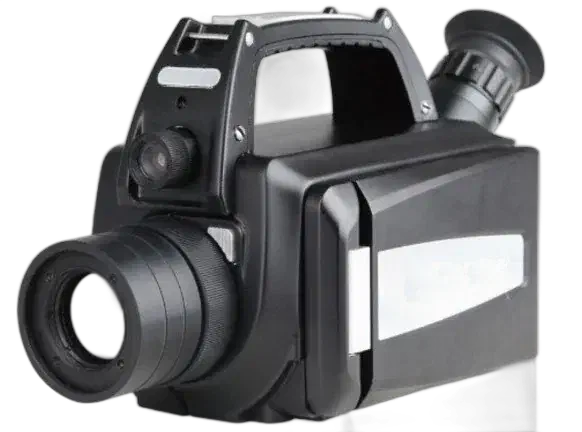

Pour voir les fuites de méthane (CH4) et d'autres COV, il faut une caméra d'imagerie optique de gaz à détecteur refroidi travaillant dans la bande de 3,2-3,5 µm, où ces gaz absorbent fortement, et certifiée pour les atmosphères explosives. La TC721 réunit les deux : son détecteur refroidi à puits quantiques de 320 × 256, avec une NETD ≤ 0,015 °C à 30 °C et une sensibilité de détection de 0,4 g/h de CH4 à 2 m, montre la fuite comme un panache en direct jusqu'à 80 m, et sa certification Ex ic nC op IIC T4 Gc l'admet sur les sites pétrochimiques et gaziers.
Données clés de la TC721
- Détection de gaz : bande de 3,2-3,5 µm (absorption des COV), sensibilité de détection de 0,4 g/h de CH4 à 2 m et localisation des fuites jusqu'à 80 m avec l'installation en service.
- Détecteur : à puits quantiques refroidi de 320 × 256, NETD ≤ 0,015 °C à 30 °C et 60 Hz, avec modes de détection standard et haute sensibilité multiniveaux.
- Gaz visibles : des dizaines de composés organiques volatils, dont le méthane (CH4), l'éthane, le propane, le butane, le pentane et l'hexane.
- Atmosphères explosives : certification Ex ic nC op IIC T4 Gc pour les environnements gazeux potentiellement explosifs.
- Optique : champ de vision de 14,5° × 10,8°, mise au point minimale de 0,5 m et IFOV de 0,79 mrad, mise au point automatique, motorisée ou manuelle.
- Mesure de température : de −40 °C à +500 °C avec une exactitude de ±2 °C ou ±2 % de la lecture (la plus grande des deux).
- Documentation : caméra visible CMOS 5 MP avec éclairage LED, JPEG radiométrique 14 bits et vidéo MPEG-4 sur carte SD de 32 Go extensible, notes vocales de 60 s et notes texte, GPS, pointeur laser 635 nm, Wi-Fi et Bluetooth.
- Sur le terrain : batterie lithium de 4 h d'autonomie rechargeable dans l'appareil, mise en route en moins de 7 min, fonctionnement de −20 °C à +50 °C et IP54.
Avantages
Inspection sans arrêt d'exploitation
La caméra repose sur la thermographie passive dans la bande de 3,2-3,5 µm, où les gaz ciblés absorbent fortement. Les équipements électriques sous tension peuvent être inspectés jusqu'à 80 m et rester en service pendant toute la tournée.
Détecteur refroidi pour les fuites ténues
Le détecteur refroidi à puits quantiques de 320 × 256 offre une sensibilité thermique (NETD) ≤ 0,015 °C à 30 °C et révèle des panaches qu'une caméra thermique classique ne verrait pas. Deux modes de détection, standard et haute sensibilité multiniveaux, permettent au même instrument de couvrir aussi les contrôles thermographiques de routine.
Large couverture des COV
Des dizaines de composés organiques volatils peuvent être visualisés, dont le méthane (CH4), l'éthane, le propane, le butane, le pentane et l'hexane.
Certifiée pour les zones dangereuses
La certification Ex ic nC op IIC T4 Gc admet la caméra dans les atmosphères potentiellement explosives courantes des sites pétrochimiques et gaziers.
Documentation de terrain complète
Une caméra visible 5 MP, le stockage radiométrique d'images et de vidéos et les annotations vocales et textuelles permettent d'établir des rapports complets sur site.
Applications
- Inspection de fuites dans les postes sous tension et les cellules.
- Sites pétrochimiques, pétroliers et gaziers.
- Usines chimiques et de procédé manipulant hydrocarbures combustibles et COV.
À propos du produit
La TC721 est destinée à la détection précoce et sans contact des émissions fugitives. Les constats sont documentés par images et vidéos radiométriques, complétés par la caméra visible intégrée et des notes vocales ou textuelles pour des rapports de terrain complets.
Spécifications techniques
| Détecteur | À puits quantiques refroidi, 320 × 256 |
| Gamme spectrale | 3,2-3,5 µm (bande d'absorption des COV) |
| Sensibilité thermique (NETD) | ≤ 0,015 °C à 30 °C |
| Distance de travail | Fuites localisées jusqu'à 80 m |
| Certification atmosphères explosives | Ex ic nC op IIC T4 Gc |
| Gaz détectables | Méthane (CH4), éthane, propane, butane, pentane, hexane et autres COV |
| Sensibilité de détection de gaz | 0,4 g/h de CH4 à 2 m |
| Champ de vision / IFOV | 14,5° × 10,8° (mise au point min. 0,5 m) ; 0,79 mrad ; 60 Hz |
| Alimentation et environnement | Batterie lithium, 4 h ; −20 °C à +50 °C ; IP54 |
Questions fréquentes
Quelle caméra permet de voir les fuites de méthane et d'autres COV ?
Une caméra OGI à détecteur refroidi dans la bande de 3,2-3,5 µm. La TC721 dispose d'un détecteur refroidi à puits quantiques de 320 × 256 avec une NETD ≤ 0,015 °C et détecte 0,4 g/h de CH4 à 2 m ; outre le méthane, elle visualise l'éthane, le propane, le butane, le pentane, l'hexane et des dizaines d'autres COV jusqu'à 80 m.
Combien de temps faut-il pour qu'elle soit prête et quelle est l'autonomie ?
La TC721 se met en route en moins de 7 min et sa batterie lithium rechargeable offre 4 h d'utilisation continue, avec charge dans l'appareil. Elle fonctionne de −20 °C à +50 °C avec une protection IP54.
Qu'est-ce que l'imagerie optique de gaz (OGI) ?
Une technique infrarouge passive qui lit le rayonnement absorbé par les gaz dans une fenêtre spectrale étroite (3,2-3,5 µm), de sorte que la fuite apparaît à l'écran comme un panache en direct.
Peut-on inspecter des équipements électriques sous tension ?
Oui. Les fuites se localisent jusqu'à 80 m sans mise hors service des équipements.
Convient-elle aux atmosphères explosives ?
Oui. Elle est certifiée Ex ic nC op IIC T4 Gc pour les environnements gazeux potentiellement explosifs.
Comment les constats sont-ils documentés ?
Par stockage radiométrique d'images et de vidéos, une caméra visible 5 MP et des annotations vocales ou textuelles.
