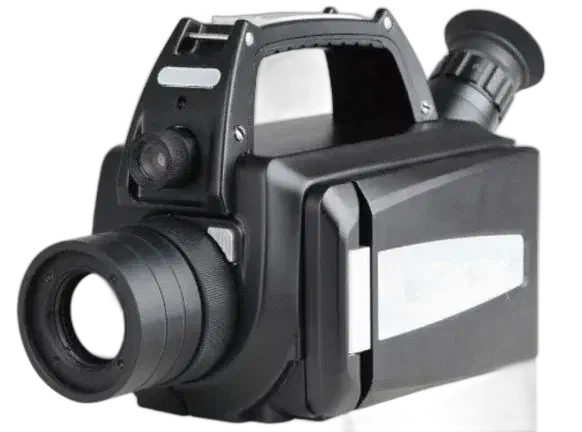

Para ver fugas de metano (CH4) y otros VOC hace falta una cámara de imagen óptica de gas con detector refrigerado que trabaje en la banda de 3,2-3,5 µm, donde estos gases absorben con fuerza, y que esté certificada para atmósferas explosivas. La TC721 reúne ambas condiciones: su detector de pozo cuántico refrigerado de 320 × 256, con NETD ≤ 0,015 °C a 30 °C y sensibilidad de detección de 0,4 g/h de CH4 a 2 m, muestra el escape como un penacho en directo desde hasta 80 m, y su certificación Ex ic nC op IIC T4 Gc la admite en instalaciones petroquímicas y de gas.
Datos clave de la TC721
- Detección de gas: banda de 3,2-3,5 µm (absorción de los VOC), sensibilidad de detección de 0,4 g/h de CH4 a 2 m y localización de fugas desde hasta 80 m con la instalación en servicio.
- Detector: de pozo cuántico refrigerado de 320 × 256, NETD ≤ 0,015 °C a 30 °C y 60 Hz, con modos de detección estándar y de alta sensibilidad multinivel.
- Gases visibles: decenas de compuestos orgánicos volátiles, entre ellos metano (CH4), etano, propano, butano, pentano y hexano.
- Atmósferas explosivas: certificación Ex ic nC op IIC T4 Gc para entornos de gas potencialmente explosivos.
- Óptica: campo de visión de 14,5° × 10,8°, enfoque mínimo de 0,5 m e IFOV de 0,79 mrad, con enfoque automático, motorizado o manual.
- Medida de temperatura: de −40 °C a +500 °C con exactitud de ±2 °C o ±2 % de la lectura (el mayor de ambos).
- Documentación: cámara visible CMOS de 5 MP con luz LED, JPEG radiométrico de 14 bits y vídeo MPEG-4 en tarjeta SD de 32 GB ampliable, notas de voz de 60 s y de texto, GPS, puntero láser de 635 nm, Wi-Fi y Bluetooth.
- En campo: batería de litio con 4 h de autonomía y carga en el equipo, arranque en menos de 7 min, funcionamiento de −20 °C a +50 °C e IP54.
Ventajas
Inspección sin paradas
La cámara se basa en termografía pasiva dentro de la banda de 3,2-3,5 µm, donde los gases objetivo absorben con fuerza. Los equipos eléctricos energizados pueden inspeccionarse desde hasta 80 m y mantenerse en servicio durante todo el recorrido.
Detector refrigerado para fugas débiles
El detector refrigerado de pozo cuántico de 320 × 256 ofrece una sensibilidad térmica (NETD) ≤ 0,015 °C a 30 °C y revela penachos que una cámara térmica convencional pasaría por alto. Dispone de dos modos de detección, estándar y de alta sensibilidad multinivel, por lo que el mismo instrumento cubre también las comprobaciones termográficas rutinarias.
Amplia cobertura de VOC
Pueden visualizarse decenas de compuestos orgánicos volátiles, entre ellos metano (CH4), etano, propano, butano, pentano y hexano.
Certificada para zonas peligrosas
La certificación Ex ic nC op IIC T4 Gc admite la cámara en las atmósferas potencialmente explosivas habituales en instalaciones petroquímicas y de gas.
Documentación de campo completa
Una cámara visible de 5 MP, el almacenamiento radiométrico de imagen y vídeo y las anotaciones de voz y texto permiten elaborar informes completos in situ.
Aplicaciones
- Inspección de fugas en subestaciones energizadas y celdas.
- Instalaciones petroquímicas, de petróleo y gas y de gas natural.
- Plantas químicas y de proceso con hidrocarburos combustibles y VOC.
Acerca del producto
La TC721 está pensada para la detección temprana y sin contacto de emisiones fugitivas. Los hallazgos se documentan con imágenes y vídeo radiométricos, complementados con la cámara visible integrada y notas de voz o texto para informes de campo completos.
Especificaciones técnicas
| Detector | De pozo cuántico refrigerado, 320 × 256 |
| Rango espectral | 3,2-3,5 µm (banda de absorción de los VOC) |
| Sensibilidad térmica (NETD) | ≤ 0,015 °C a 30 °C |
| Distancia de trabajo | Fugas localizadas desde hasta 80 m |
| Certificación para atmósferas explosivas | Ex ic nC op IIC T4 Gc |
| Gases detectables | Metano (CH4), etano, propano, butano, pentano, hexano y otros VOC |
| Sensibilidad de detección de gas | 0,4 g/h de CH4 a 2 m |
| Campo de visión / IFOV | 14,5° × 10,8° (enfoque mín. 0,5 m); 0,79 mrad; 60 Hz |
| Alimentación y entorno | Batería de litio, 4 h; −20 °C a +50 °C; IP54 |
Preguntas frecuentes
¿Qué cámara permite ver fugas de metano y otros VOC?
Una cámara OGI con detector refrigerado en la banda de 3,2-3,5 µm. La TC721 tiene un detector de pozo cuántico refrigerado de 320 × 256 con NETD ≤ 0,015 °C y detecta 0,4 g/h de CH4 a 2 m; además del metano visualiza etano, propano, butano, pentano, hexano y otras decenas de VOC desde hasta 80 m.
¿Cuánto tarda en estar lista y cuánto dura la batería?
La TC721 arranca en menos de 7 min y su batería de litio recargable ofrece 4 h de uso continuo, con carga en el propio equipo. Trabaja de −20 °C a +50 °C con protección IP54.
¿Qué es la imagen óptica de gas (OGI)?
Una técnica de infrarrojos pasiva que lee la radiación absorbida por los gases dentro de una ventana espectral estrecha (3,2-3,5 µm), de modo que el escape aparece en pantalla como un penacho en directo.
¿Pueden inspeccionarse equipos eléctricos energizados?
Sí. Las fugas se localizan desde hasta 80 m sin sacar los equipos de servicio.
¿Es apta para atmósferas explosivas?
Sí. Está certificada Ex ic nC op IIC T4 Gc para uso en entornos de gas potencialmente explosivos.
¿Cómo se documentan los hallazgos?
Con almacenamiento radiométrico de imagen y vídeo, una cámara visible de 5 MP y anotaciones de voz o texto.
