Para medir en continuo el caudal de un gas caliente y cargado de polvo en un conducto, sin purgas ni recalibraciones, hace falta un principio que no dependa de la presión diferencial: la correlación del tiempo de vuelo de las propias partículas del gas. El McON Air mide el tiempo de vuelo de los patrones de señal que crean esas partículas, captados por sus dos sondas, y obtiene la velocidad (m/s) y el caudal volumétrico (m3/h) con una precisión de ±2 % y un rango dinámico de hasta 25:1, en gases de hasta 1000 °C y con hasta 2500 g/m3 de polvo, sin factores K y sin medidas auxiliares de presión ni temperatura.
Datos clave del McON Air
- Principio de medida: correlación patentada del tiempo de vuelo de los patrones de señal que generan las partículas del propio gas; al ser una medida de tiempo, el McON Air es exacto y no deriva durante toda su vida útil.
- Condiciones del gas: temperatura de hasta 1000 °C (1800 °F) y carga de polvo de hasta 2500 g/m3, sin purgas ni limpiezas; el polvo no perturba la medida, porque son las partículas las que crean la señal.
- Precisión y rango: ±2 % con un rango dinámico de hasta 25:1, de modo que una sola instalación cubre desde el caudal mínimo de trabajo hasta la plena carga.
- Magnitudes y salidas: velocidad del gas en m/s y caudal volumétrico en m3/h por salidas de 4-20 mA; la versión Portable añade una salida de 4-20 mA para el sistema de control de la planta.
- Sin calibración ni compensaciones: no necesita factores K, ni calibración de los sensores tras la instalación, ni medidas auxiliares de presión o temperatura; la plausibilidad de las señales brutas se vigila en continuo.
- Instalación: dos sondas montadas con brida, de distintas longitudes según el diámetro del conducto, con perforación en carga («hot tapping») sin detener la planta y lectura en m/s nada más conectar.
- Versiones: Compact (fija y monocanal), SIL (certificada SIL 2 para lazos de seguridad) y Portable (maletas robustas aptas incluso para viajar en avión y registro CSV en tarjeta SD para campañas de semanas).
- Aplicaciones y rentabilidad: aire terciario, downcomer y enfriador de clínker en cementeras, gases del horno de arco eléctrico, aire primario y secundario en centrales y caudal total de chimenea para emisiones; retorno de la inversión habitual inferior a 3 meses.
Ventajas
Mide donde otros principios fallan
Ni el polvo ni la temperatura degradan la señal: el sistema trabaja con hasta 2500 g/m³ de polvo y gases de hasta 1000 °C sin purgas ni limpiezas periódicas.
Sin deriva, sin recalibración, sin factores K
La medida directa del tiempo de vuelo no necesita factores de corrección ni compensaciones de presión o temperatura, y la plausibilidad de las señales brutas se supervisa de forma continua.
Instalación sin parar la planta
Las sondas se montan mediante brida y admiten la técnica de «hot tapping», de modo que la instalación no obliga a detener el proceso y no requiere calibración posterior de los sensores.
Rango dinámico de 25:1
Con una precisión del ±2 % y un rango de reducción de hasta 25, la misma instalación cubre desde el caudal mínimo de trabajo hasta la plena carga.
Rentabilidad inmediata
Al eliminar mantenimiento, purgas y recalibraciones, el retorno de la inversión habitual es inferior a 3 meses, y la medición digital en línea alimenta directamente el control del proceso.
Aplicaciones
- Cementeras: aire terciario, downcomer, molino vertical de crudo, enfriador de clínker, bypass y recuperación de calor.
- Siderurgia: gases de salida del horno de arco eléctrico.
- Centrales térmicas: aire primario y secundario, gases de combustión y carbón inquemado.
- Valorización energética de residuos y vigilancia de emisiones, con la medida exacta del caudal total de chimenea.
Acerca del producto

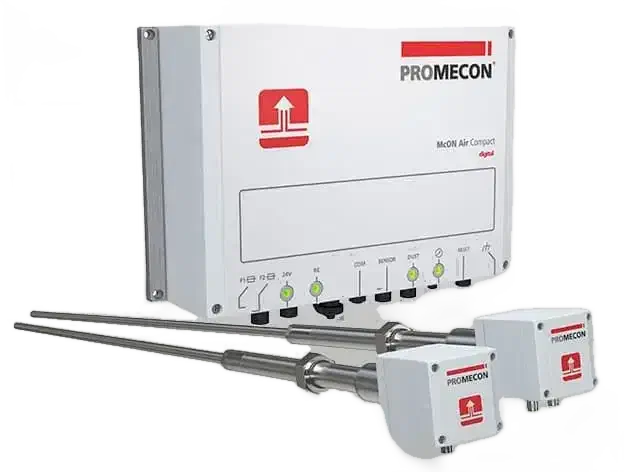

La versión Compact es la solución monocanal fija: dos sondas en la conducción y una unidad de evaluación con salidas de 4-20 mA para la velocidad y el caudal volumétrico. Para lazos de seguridad existe la variante SIL, disponible en versión SIL 2, y para campañas de medida la versión Portable traslada el mismo principio a un kit móvil con maletas robustas, registro en tarjeta SD en formato CSV, salida adicional de 4-20 mA y sondas de distintas longitudes.
La lectura instantánea en m/s se obtiene nada más conectar las sondas, sin calibración previa. Accesorios disponibles: sondas de distintas longitudes para cada diámetro de conducto, versión certificada SIL 2 y kit portátil completo.
Especificaciones técnicas
| Principio de medida | Correlación: tiempo de vuelo de los patrones de señal |
| Temperatura del gas | Hasta 1000 °C |
| Carga de polvo | Hasta 2500 g/m³ |
| Precisión | ±2 % |
| Rango dinámico | Hasta 25:1 |
| Salidas | 4-20 mA de velocidad (m/s) y de caudal (m³/h) |
| Calibración y deriva | Sin calibración, sin purga, sin factores K |
| Versiones | Compact (fija monocanal), SIL (SIL 2) y Portable |
| Sondas y montaje | Dos sondas, longitud según el diámetro del conducto; brida con perforación en carga (hot tapping) |
| Compensaciones | Innecesarias: sin medidas auxiliares de presión ni temperatura |
| Registro (Portable) | Tarjeta SD en formato CSV; salida adicional de 4-20 mA |
Preguntas frecuentes
¿Qué precisión y rango dinámico tiene el McON Air?
Una precisión de ±2 % con un rango dinámico de hasta 25:1, de modo que la misma instalación mide desde el caudal mínimo de trabajo hasta la plena carga. La mantiene en gases de hasta 1000 °C y con hasta 2500 g/m3 de polvo, sin purgas ni recalibraciones.
¿Hay que compensar la medida del McON Air por presión o temperatura?
No. Al medir el tiempo de vuelo de los patrones de señal del propio gas, el McON Air obtiene el caudal real sin medidas auxiliares de presión ni de temperatura y sin factores K, y entrega la velocidad en m/s y el caudal en m3/h por salidas de 4-20 mA.
¿Cómo puede medir con tanto polvo?
Porque son las propias partículas las que generan los patrones de señal que se correlacionan: cuanto más cargado va el gas, más clara es la firma que mide el sistema.
¿Necesita recalibrarse con el tiempo?
No. La medida del tiempo de vuelo es una medida física directa, sin deriva, y el sistema vigila continuamente la plausibilidad de las señales.
¿Sirve para vigilancia de emisiones?
Sí. Aporta la medición exacta del caudal total de chimenea que exige el cálculo de las emisiones másicas.
¿Se puede instalar sin detener el proceso?
Sí. El montaje mediante brida admite la perforación en carga («hot tapping»), manteniendo la disponibilidad completa de la planta.
¿Existe una versión para medidas puntuales?
Sí. La versión Portable ofrece el mismo principio en un kit móvil con registro en tarjeta SD y salida de 4-20 mA para conectar al sistema de control.
