Mesure de débit par corrélation pour les gaz chauds et très chargés en poussière, sans dérive ni étalonnage
Pour mesurer en continu le débit d'un gaz chaud et chargé de poussière dans une conduite, sans purge ni réétalonnage, il faut un principe qui ne dépende pas de la pression différentielle : la corrélation du temps de vol des particules transportées par le gaz lui-même. Le McON Air mesure le temps de vol des motifs de signal créés par ces particules, captés par ses deux sondes, et fournit la vitesse (m/s) et le débit volumique (m³/h) avec une précision de ±2 % et une dynamique jusqu'à 25:1, dans des gaz jusqu'à 1000 °C et avec jusqu'à 2500 g/m³ de poussière, sans facteurs K ni mesures auxiliaires de pression ou de température.
Données clés du McON Air
- Principe de mesure : corrélation brevetée du temps de vol des motifs de signal générés par les particules du gaz lui-même ; s'agissant d'une mesure de temps, le McON Air est exact et sans dérive pendant toute sa durée de vie.
- Conditions du gaz : température jusqu'à 1000 °C (1800 °F) et charge de poussière jusqu'à 2500 g/m³, sans purge ni nettoyage ; la poussière ne perturbe pas la mesure, puisque ce sont les particules qui créent le signal.
- Précision et dynamique : ±2 % avec une dynamique jusqu'à 25:1, de sorte qu'une seule installation couvre du débit minimal de travail à la pleine charge.
- Grandeurs et sorties : vitesse du gaz en m/s et débit volumique en m³/h sur sorties 4-20 mA ; la version Portable ajoute une sortie 4-20 mA pour le contrôle-commande de l'usine.
- Sans étalonnage ni compensation : ni facteurs K, ni étalonnage des capteurs après installation, ni mesures auxiliaires de pression ou de température ; la plausibilité des signaux bruts est surveillée en continu.
- Installation : deux sondes montées par bride, de différentes longueurs selon le diamètre de la conduite, avec perçage en charge (« hot tapping ») sans arrêter l'usine et lecture en m/s dès le raccordement.
- Versions : Compact (fixe et monovoie), SIL (certifiée SIL 2 pour les boucles de sécurité) et Portable (mallettes robustes adaptées même au transport aérien et enregistrement CSV sur carte SD pour des campagnes de plusieurs semaines).
- Applications et rentabilité : air tertiaire, downcomer et refroidisseur de clinker en cimenterie, gaz de sortie du four à arc électrique, air primaire et secondaire en centrale et débit total de cheminée pour les émissions ; retour sur investissement habituel inférieur à 3 mois.
Avantages
Il mesure là où les autres principes échouent
Ni la poussière ni la température ne dégradent le signal : le système travaille jusqu'à 2500 g/m³ de poussière et 1000 °C, sans purge ni nettoyage périodique.
Sans dérive, sans réétalonnage, sans facteurs K
La mesure directe du temps de vol n'exige ni facteurs de correction ni compensation de pression ou de température, et la plausibilité des signaux bruts est surveillée en continu.
Installation sans arrêter l'usine
Les sondes se montent par bride et acceptent le perçage en charge (« hot tapping ») : l'installation n'impose pas d'arrêt du procédé et ne demande aucun étalonnage ultérieur des capteurs.
Dynamique de 25:1
Avec une précision de ±2 % et un rapport de réduction jusqu'à 25, la même installation couvre du débit minimal de travail à la pleine charge.
Rentabilité immédiate
En supprimant entretien, purges et réétalonnages, le retour sur investissement habituel est inférieur à 3 mois, et la mesure numérique en ligne alimente directement le contrôle du procédé.
Applications
- Cimenteries : air tertiaire, downcomer, broyeur vertical de cru, refroidisseur de clinker, bypass et récupération de chaleur.
- Sidérurgie : gaz de sortie du four à arc électrique.
- Centrales thermiques : air primaire et secondaire, gaz de combustion et imbrûlés.
- Valorisation énergétique des déchets et surveillance des émissions, avec la mesure exacte du débit total de cheminée.
À propos du produit

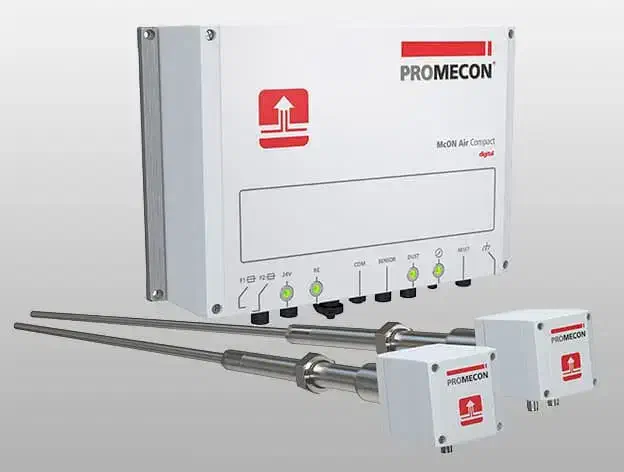

La version Compact est la solution monovoie fixe : deux sondes dans la conduite et une unité d'évaluation avec sorties 4-20 mA pour la vitesse et le débit volumique. Pour les boucles de sécurité existe la variante SIL, disponible en version SIL 2, et pour les campagnes de mesure la version Portable transpose le même principe dans un kit mobile avec mallettes robustes, enregistrement sur carte SD au format CSV, sortie 4-20 mA supplémentaire et sondes de différentes longueurs.
La lecture instantanée en m/s s'obtient dès le raccordement des sondes, sans étalonnage préalable. Accessoires disponibles : sondes de différentes longueurs pour chaque diamètre de conduite, version certifiée SIL 2 et kit portable complet.
Spécifications techniques
| Principe de mesure | Corrélation : temps de vol des motifs de signal |
| Température du gaz | Jusqu'à 1000 °C |
| Charge de poussière | Jusqu'à 2500 g/m³ |
| Précision | ±2 % |
| Dynamique | Jusqu'à 25:1 |
| Sorties | 4-20 mA pour la vitesse (m/s) et le débit (m³/h) |
| Étalonnage et dérive | Sans étalonnage, sans purge, sans facteurs K |
| Versions | Compact (fixe monovoie), SIL (SIL 2) et Portable |
| Sondes et montage | Deux sondes, longueur selon le diamètre de la conduite ; bride avec perçage en charge (hot tapping) |
| Compensations | Inutiles : aucune mesure auxiliaire de pression ni de température |
| Enregistrement (Portable) | Carte SD au format CSV ; sortie 4-20 mA supplémentaire |
Questions fréquentes
Quelle précision et quelle dynamique offre le McON Air ?
Une précision de ±2 % avec une dynamique jusqu'à 25:1, de sorte que la même installation mesure du débit minimal de travail à la pleine charge. Il la conserve dans des gaz jusqu'à 1000 °C et avec jusqu'à 2500 g/m³ de poussière, sans purge ni réétalonnage.
Faut-il compenser la mesure du McON Air en pression ou en température ?
Non. En mesurant le temps de vol des motifs de signal du gaz lui-même, le McON Air obtient le débit réel sans mesures auxiliaires de pression ni de température et sans facteurs K, et fournit la vitesse en m/s et le débit en m³/h sur sorties 4-20 mA.
Comment peut-il mesurer avec autant de poussière ?
Parce que ce sont les particules elles-mêmes qui créent les motifs de signal corrélés : plus le gaz est chargé, plus la signature mesurée est nette.
Faut-il le réétalonner avec le temps ?
Non. Le temps de vol est une mesure physique directe, sans dérive, et le système vérifie en continu la plausibilité des signaux.
Convient-il à la surveillance des émissions ?
Oui. Il fournit la mesure exacte du débit total de cheminée nécessaire au calcul des émissions massiques.
Peut-on l'installer sans arrêter le procédé ?
Oui. Le montage par bride accepte le perçage en charge, en conservant la pleine disponibilité de l'installation.
Existe-t-il une version pour mesures ponctuelles ?
Oui. La version Portable offre le même principe dans un kit mobile avec enregistrement sur carte SD et sortie 4-20 mA à raccorder au contrôle-commande.
