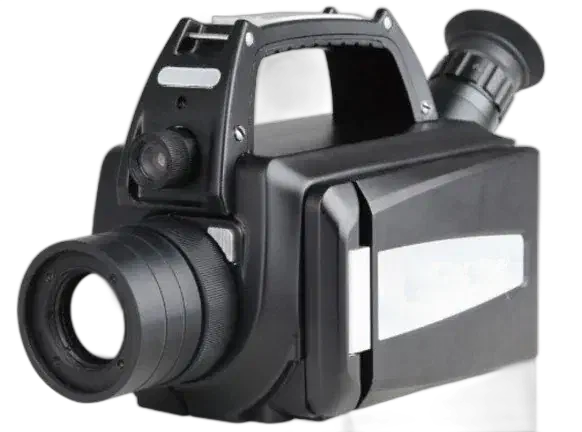

Para ver fugas de metano (CH4) e outros VOC é necessária uma câmara de imagem ótica de gás com detetor arrefecido que trabalhe na banda de 3,2-3,5 µm, onde estes gases absorvem fortemente, e que esteja certificada para atmosferas explosivas. A TC721 reúne ambas as condições: o seu detetor de poço quântico arrefecido de 320 × 256, com NETD ≤ 0,015 °C a 30 °C e sensibilidade de deteção de 0,4 g/h de CH4 a 2 m, mostra a fuga como uma pluma em direto até 80 m, e a certificação Ex ic nC op IIC T4 Gc admite-a em instalações petroquímicas e de gás.
Dados principais da TC721
- Deteção de gás: banda de 3,2-3,5 µm (absorção dos VOC), sensibilidade de deteção de 0,4 g/h de CH4 a 2 m e localização de fugas até 80 m com a instalação em serviço.
- Detetor: de poço quântico arrefecido de 320 × 256, NETD ≤ 0,015 °C a 30 °C e 60 Hz, com modos de deteção padrão e de alta sensibilidade multinível.
- Gases visíveis: dezenas de compostos orgânicos voláteis, entre eles metano (CH4), etano, propano, butano, pentano e hexano.
- Atmosferas explosivas: certificação Ex ic nC op IIC T4 Gc para ambientes de gás potencialmente explosivos.
- Ótica: campo de visão de 14,5° × 10,8°, focagem mínima de 0,5 m e IFOV de 0,79 mrad, com focagem automática, motorizada ou manual.
- Medição de temperatura: de −40 °C a +500 °C com exatidão de ±2 °C ou ±2 % da leitura (o maior dos dois).
- Documentação: câmara visível CMOS de 5 MP com luz LED, JPEG radiométrico de 14 bits e vídeo MPEG-4 em cartão SD de 32 GB expansível, notas de voz de 60 s e de texto, GPS, ponteiro laser de 635 nm, Wi-Fi e Bluetooth.
- No terreno: bateria de lítio com 4 h de autonomia e carga no próprio equipamento, arranque em menos de 7 min, funcionamento de −20 °C a +50 °C e IP54.
Vantagens
Inspeção sem paragens
A câmara baseia-se em termografia passiva dentro da banda de 3,2-3,5 µm, onde os gases-alvo absorvem fortemente. Os equipamentos elétricos energizados podem ser inspecionados até 80 m e mantidos em serviço durante todo o percurso.
Detetor arrefecido para fugas ténues
O detetor arrefecido de poço quântico de 320 × 256 oferece uma sensibilidade térmica (NETD) ≤ 0,015 °C a 30 °C e revela plumas que uma câmara térmica convencional não detetaria. Dispõe de dois modos de deteção, padrão e de alta sensibilidade multinível, pelo que o mesmo instrumento cobre também as verificações termográficas de rotina.
Ampla cobertura de VOC
Podem visualizar-se dezenas de compostos orgânicos voláteis, entre eles metano (CH4), etano, propano, butano, pentano e hexano.
Certificada para zonas perigosas
A certificação Ex ic nC op IIC T4 Gc admite a câmara nas atmosferas potencialmente explosivas habituais em instalações petroquímicas e de gás.
Documentação de campo completa
Uma câmara visível de 5 MP, o armazenamento radiométrico de imagem e vídeo e as anotações de voz e texto permitem elaborar relatórios completos no local.
Aplicações
- Inspeção de fugas em subestações energizadas e celas.
- Instalações petroquímicas, de petróleo e gás e de gás natural.
- Unidades químicas e de processo com hidrocarbonetos combustíveis e VOC.
Acerca do produto
A TC721 destina-se à deteção precoce e sem contacto de emissões fugitivas. As deteções são documentadas com imagens e vídeo radiométricos, complementados pela câmara visível integrada e por notas de voz ou texto para relatórios de campo completos.
Especificações técnicas
| Detetor | De poço quântico arrefecido, 320 × 256 |
| Gama espetral | 3,2-3,5 µm (banda de absorção dos VOC) |
| Sensibilidade térmica (NETD) | ≤ 0,015 °C a 30 °C |
| Distância de trabalho | Fugas localizadas até 80 m |
| Certificação para atmosferas explosivas | Ex ic nC op IIC T4 Gc |
| Gases detetáveis | Metano (CH4), etano, propano, butano, pentano, hexano e outros VOC |
| Sensibilidade de deteção de gás | 0,4 g/h de CH4 a 2 m |
| Campo de visão / IFOV | 14,5° × 10,8° (focagem mín. 0,5 m); 0,79 mrad; 60 Hz |
| Alimentação e ambiente | Bateria de lítio, 4 h; −20 °C a +50 °C; IP54 |
Perguntas frequentes
Que câmara permite ver fugas de metano e outros VOC?
Uma câmara OGI com detetor arrefecido na banda de 3,2-3,5 µm. A TC721 tem um detetor de poço quântico arrefecido de 320 × 256 com NETD ≤ 0,015 °C e deteta 0,4 g/h de CH4 a 2 m; além do metano, visualiza etano, propano, butano, pentano, hexano e dezenas de outros VOC até 80 m.
Quanto tempo demora a ficar pronta e quanto dura a bateria?
A TC721 arranca em menos de 7 min e a sua bateria de lítio recarregável oferece 4 h de utilização contínua, com carga no próprio equipamento. Trabalha de −20 °C a +50 °C com proteção IP54.
O que é a imagem ótica de gás (OGI)?
Uma técnica de infravermelhos passiva que lê a radiação absorvida pelos gases dentro de uma janela espetral estreita (3,2-3,5 µm), pelo que a fuga aparece no ecrã como uma pluma em direto.
Podem inspecionar-se equipamentos elétricos energizados?
Sim. As fugas localizam-se até 80 m sem retirar os equipamentos de serviço.
É adequada para atmosferas explosivas?
Sim. Está certificada Ex ic nC op IIC T4 Gc para utilização em ambientes de gás potencialmente explosivos.
Como se documentam as deteções?
Com armazenamento radiométrico de imagem e vídeo, uma câmara visível de 5 MP e anotações de voz ou texto.
