Microhmetros de Precisión para Medición Exacta
Medición de la resistencia de contacto:
- El desgaste mecánico y el calor en los contactos del disyuntor reducen el área de la superficie de contacto.
- Debido a la formación de arcos, se forman capas carbonizadas en la superficie de contacto. Esto también reduce el área de contacto activa.
- La reducción de la superficie de contacto provoca un aumento de la resistencia de contacto.
- R = r*l =ρ / S * l
- El aumento de la resistencia de contacto provoca un aumento del calentamiento y de las pérdidas.
| Actual | Resistencia de contacto | Pérdida de potencia |
| 10 kA | 1 mΩ | 100 KW |
| 1 kA | 10 mΩ | 10 KW |
| 10 kA | 1 mΩ | 1 Kw |
| 1 kA | 10 mΩ | 100 W |
A 10 kA, un contacto con una resistencia de 0,1 mΩ produce una pérdida de potencia de 10 kW. Esta pérdida de potencia en un solo punto conferirá sin duda un aumento de temperatura, que puede provocar un sobrecalentamiento y, posiblemente, un fallo prematuro.
-Una lectura estricta de la Ley de Ohm no indica la necesidad de una corriente elevada.
-Las normas proscriben lo siguiente:
IEC56 (IEC62271-100) : 50 A ≤I
ANSI C 37.09 : 100 A ≤I
-Cuanto mayor sea la corriente, mayor será la precisión
-Contaminación de la superficie de contacto
Método Kelvin (4 hilos)
La norma IEC 61227-1 recomienda el uso de corrientes más elevadas en caso de aumento de la resistencia de los contactos (más de 100 A).
Permite una tensión de salida muy alta:
-Uso de cables más finos / largos
-Mayor alcance a altas corrientes
Ambos lados conectados a tierra
-¿Por qué ?
-Razones de seguridad
-¿Cómo ?
-Utilización de pinzas amperimétricas
Parámetros óptimos de medición:
-Precisión : ±(0,1% rdg±0,1% FS)
-Mejor resolución: 0,01 µΩ
Medición con cables cortos
- ¿Cómo?
- Directamente desde la cesta de la grúa
Medición con cables largos
- ¿Cómo?
Método de medición tradicional (desde el suelo)
Medición con sondas Kelvin
- ¿Cómo?
Sondas Kelvin especialmente diseñadas con botón de disparo para iniciar la prueba

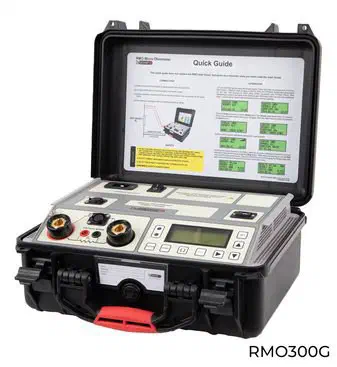

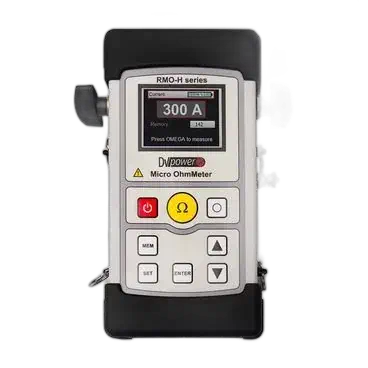

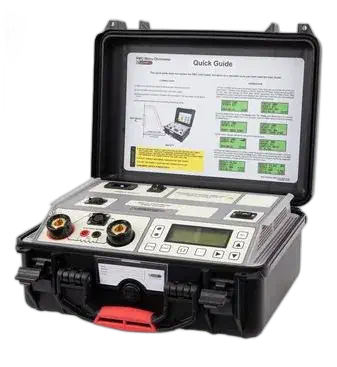

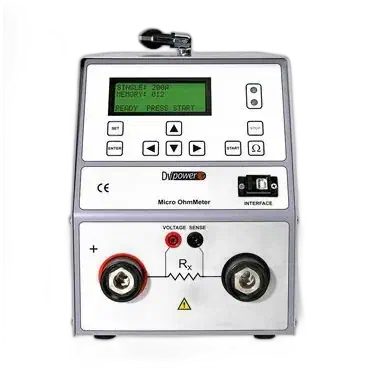

En esta nueva gama de productos: medición de bajas resistencias (Microhmetro). Los equipos detectan las bajas resistencias con el fin de verificar la seguridad y la fiabilidad en las redes eléctricas. Todos nuestros productos son muy precisos y de excelente calidad.
