Einführung in den Teilentladungsanalysator PRPD15

Dies ist das kompakteste und robusteste tragbare Gerät zur Teilentladungsanalyse auf dem Markt. Der PRPD-15 verfügt über fünfzehn unabhängige, hochempfindliche und vom Benutzer konfigurierbare Eingangskanäle und erreicht damit das beste Signal-Rausch-Verhältnis der Branche.

Der Analysator kann Prüfergebnisse mehrerer Prüfobjekte für die spätere Auswertung speichern, ohne dass die Verstärkung angepasst werden muss.

Merkmale und Vorteile

• Robustes, leichtes Gehäuse, auch für den Einsatz unter rauen Bedingungen geeignet.
• Der PRPD-15 wird aus dem Netz oder über seine Batterie versorgt
• Die Bauweise des Analysators erlaubt den eigenständigen Betrieb ebenso wie den Betrieb an einem Rechner.
• Der Analysator verfügt über eine Störunterdrückung.
• Der PRPD-15 kann alle Arten elektrischer Betriebsmittel untersuchen: Motoren, Generatoren, Transformatoren, Kabel und Leistungsschalter.
• Im Lieferumfang ist eine Software für Konfiguration, Einlesen der gespeicherten Daten und Auswertung enthalten.
• Der PRPD-15 ist so ausgelegt, dass er mit vorhandenen Teilentladungssensoren beliebiger Hersteller zusammenarbeitet.

Anwendungen

• Generatoren
• Motoren, auch umrichtergespeiste (VFD)
• Schienenverteiler
• Leistungsschalter und Kabel
• Transformatoren

Wichtigste Merkmale

Mit dem tragbaren Teilentladungsanalysator PRPD-15 von Amperis ist nicht für jede Anwendung ein eigener Analysator erforderlich: Das Gerät ist für den Anschluss an fest installierte Sensorik an Betriebsmitteln wie Motoren, Generatoren, Schaltanlagen und Ähnlichem ausgelegt.

Fest installierte Sensoren werden üblicherweise an eine Anschlussbox BNC-15 geführt.

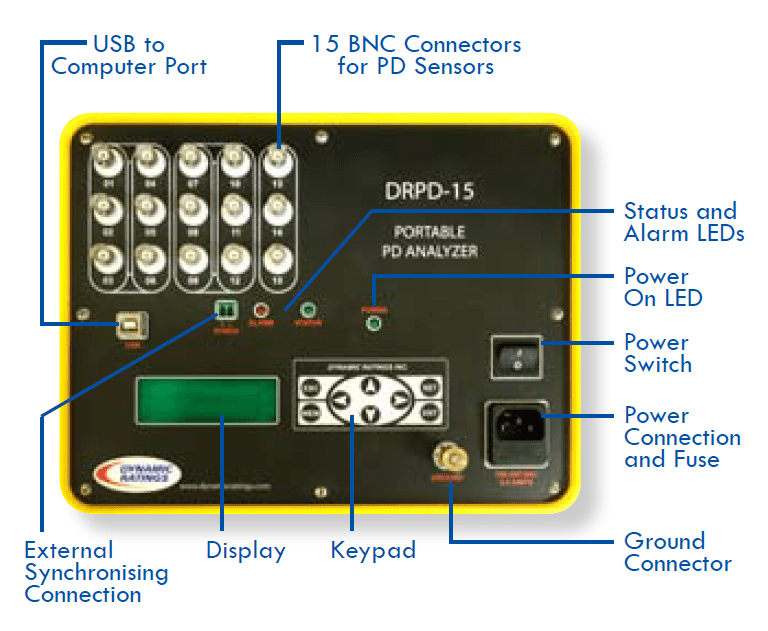

Bedienfeld des PRPD-15

Das Gerät hat ein einfaches, dichtes Bedienfeld mit Folientastatur und integrierter LCD-Anzeige, die den Zustand einer Messung sowie Fehler und Teilentladungspegel anzeigt. Der PRPD-15 wird erfolgreich bei Systemspannungen von 2,3 bis 800 kV eingesetzt.

Die fünfzehn Teilentladungskanäle haben identische, galvanisch getrennte Eingangs- und Schutzschaltungen. Jeder Kanal lässt sich einfach und unabhängig als Signal- oder als Rauscheingang festlegen. Zusätzlich lassen sich Empfindlichkeit und Störunterdrückung für jeden Kanal getrennt einstellen, was das Signal-Rausch-Verhältnis verbessert.

Integrierter, vom Benutzer konfigurierbarer Hardware-Störtrenner:

•        Flugzeitmessung (Time-of-Flight)
•       Analyse der Impulsform
•       Vergleich der Impulspolarität
•       Amplitudenvergleich
•       Gating-Verfahren

Alle Teilentladungsdaten werden als berechnete Integrale gespeichert, darunter Teilentladungsamplituden in mV oder pC, Impulszahl und Teilentladungsintensität sowie Betriebsgrößen wie Feuchte, Temperatur und Laststrom.

Typische Sensoren für den Einsatz mit dem PRPD-15 sind: kapazitive Koppler, Widerstandsthermometer (RTD), RFCT, Statornutkoppler und Rogowski-Spulen.

Softwarepaket

Das Gerät wird mit einer vielseitigen Software geliefert, die kontinuierliche und tragbare Systeme zur Isolationsüberwachung an Generatoren, Motoren, Leistungsschaltern, Kabeln, Schienenverteilern und Transformatoren unterstützt. Mit der Software lassen sich die Messtechnik konfigurieren sowie die Daten herunterladen und speichern; außerdem stehen Werkzeuge für Darstellung und Auswertung bereit. Die Prüfergebnisse können darüber hinaus in allen branchenüblichen Formaten dargestellt werden: phasenaufgelöst in 2D oder 3D, phasenaufgelöst in Polardarstellung, als Impulshöhenverteilung oder als Trend.

Die Software Athena erlaubt die Trendauswertung aller üblichen Größen: Amplituden, Impulszahlen, Teilentladungsintensität und Betriebsdynamik. Mehrere Kanäle lassen sich in derselben Ansicht darstellen, was Vergleich und Auswertung erleichtert.

Technische Daten
