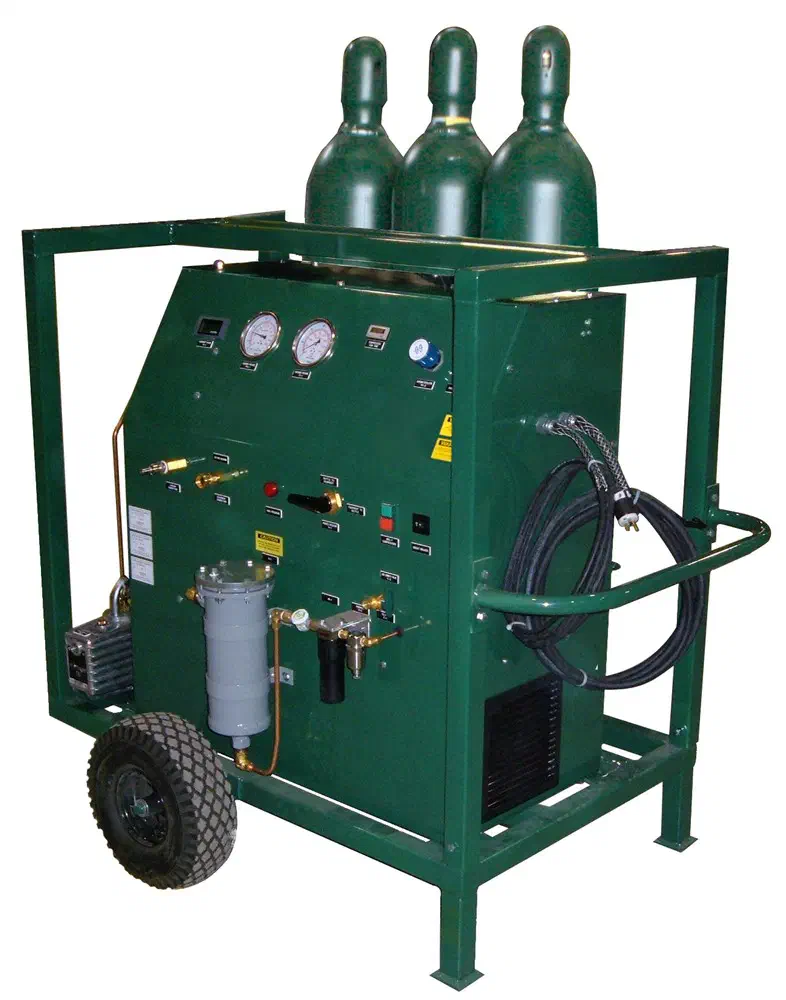

Unità di recupero del gas SF6 AGRU-7
L'AGRU-7 è stata sviluppata per i clienti che richiedevano una capacità di stoccaggio e di recupero superiore a quella dei carrelli più piccoli, senza però l'ingombro e il costo delle grandi apparecchiature su ruote. L'apparecchiatura consente di recuperare, stoccare temporaneamente, trattare e reimmettere il gas SF6. È destinata all'impiego in campo su quadri blindati isolati, condotti sbarre e interruttori singoli. L'apparecchiatura di servizio del gas SF6 AGRU-7 è completamente assemblata su due ruote per servizio gravoso, sufficientemente rinforzate per ridurre al minimo le vibrazioni. Il carrello è completato da un golfare, un tubo flessibile con gancio e un cavo di alimentazione.
Specifiche
- Capacità di stoccaggio: 156 kg (serbatoio).
- Capacità di vuoto:
- 17 m3/h (60 Hz - 110 V) <1 mbar
- 14 m3/h (50 Hz - 220 V) <1 mbar
- Pressione di evacuazione < 0,5 mbar
- Peso: 350 lbs - 150 kg
- Dimensioni: 62''x40''x58'' - 1575x1015x1470 mm - (altezza x larghezza x profondità)
- Opzioni:
- Bilancia elettronica
- Riscaldatore del serbatoio
- Tubazioni e tubi flessibili in acciaio inox
Funzioni:
- Recupero, purificazione e stoccaggio del gas SF6 dall'interruttore al serbatoio di stoccaggio
- Evacuazione:
- Tubi flessibili < 1 mbar
- Carrello di servizio SF6 < 0,5 mbar
- Aria e umidità dell'interruttore < 0,5 mbar
- La purificazione del gas SF6 si ottiene ricircolandolo attraverso il sistema di filtri:
- (D1) & (D2)- Filtro essiccatore - Contiene allumina attivata per favorire l'essiccazione e la purificazione dell'SF6
- (P1) - Filtro di purificazione - Contiene un setaccio molecolare 5x per rimuovere i prodotti di decomposizione dell'arco
- (F1) - Filtro antiparticolato - Filtra tutte le particelle di materiale inferiori a 0,1 µm
- Ricarica in pressione del gas SF6 dal serbatoio di stoccaggio all'interruttore, in modo regolato
- Evacuazione del gas SF6 dall'apparecchiatura di servizio verso un serbatoio di stoccaggio esterno per scopi di manutenzione
Caratteristiche costruttive:
- Montata su un carrello con ruote da 16" (400 mm) per una movimentazione agevole
- Molto semplice da usare: solo due valvole da commutare per operare nei diversi modi
- Compressore ad alta pressione, senza olio, ad azionamento diretto, con rapporto di compressione 1000:1 (fino a 1000 psi - 69 bar)
- In grado di stoccare il gas SF6 allo stato liquido
- Purifica, essicca e filtra fino a 0,1 µm durante il recupero e la ripressurizzazione
- Sostituzione dei filtri semplice, senza scollegare tubazioni né utilizzare attrezzi speciali
- Le connessioni ausiliarie consentono di stoccare quantità illimitate di gas mediante serbatoi esterni
- Include un tubo flessibile da 9,8 ft / 3 m e il cavo di alimentazione
- L'indicatore di umidità cambia colore per segnalare l'umidità del gas
- Montata su un carrello su ruote con rastrelliera in grado di alloggiare fino a 3 bombole di SF6. Stoccaggio di 156 kg
Applicazioni:
- Recupero e purificazione dell'SF6
- Evacuazione di aria e umidità prima del riempimento
- Impiego con bombole di SF6
- Stoccaggio dell'SF6 allo stato liquido nel serbatoio di stoccaggio o in bombole ausiliarie
- Riempimento regolato di SF6
- Purificazione dell'SF6 (rimozione di particelle, umidità e prodotti di decomposizione dell'SF6).
Specifiche AGRU-7 | ||
Tipo | Unità portatile di recupero del gas SF6 | |
Specifiche fisiche | 58" (1470 mm) larghezza x 40" (1015 mm) lunghezza x 62" (6,5 m) (1575 mm) // 350 lbs. (150 kg) | |
Alimentazione | 110 Vac/60 Hz - 220 Vac/50 Hz - altre configurazioni disponibili (da scegliere in fase di ordine) | |
Compressore SF6 | Tre compressori monostadio ad alta pressione, senza olio, ad azionamento diretto, in grado di generare pressioni di 70 bar. Motore da 0,5 kW, 3450 rpm. Compressore in esecuzione metallica con portata volumetrica di 3,3 m3h-1. | |
Regolatore di pressione di aspirazione | Un regolatore di pressione di aspirazione, corpo in ottone, molla 0-2 bar | |
Circuito di equalizzazione | Un circuito di equalizzazione consente il riavvio del compressore in alta pressione | |
Valvola di ritegno | Tre valvole di ritegno in ottone impediscono il ritorno delle alte pressioni al compressore quando si opera a basse pressioni di equalizzazione | |
Condensatore | Un condensatore SF6 ventilato a 4 stadi, ad alta efficienza, favorisce la liquefazione dell'SF6 alle temperature ambiente elevate | |
Pressione di scarico | Un pressostato sul lato di scarico interrompe automaticamente il funzionamento al raggiungimento della pressione massima ammissibile. | |
Pompa per vuoto |
Pressione limite di tenuta: 20 µmHg (0,03 mbar) | |
Serbatoio di stoccaggio | ||
Filtri | (D1) & (D2) - Filtro di pre-essiccazione ed essiccazione - Contiene allumina attivata per favorire l'essiccazione e la purificazione dell'SF6(P1) - | |
Valvole | Dimensionate per pressione, temperatura e portata. Corpo in bronzo con tenuta in teflon, a un quarto di giro. | |
Manometri | Uno per la pressione dell'apparecchiatura, composito (4" in acciaio inox) | |
Vacuometro | 0-50 mbar per il sistema di vuoto | |
Regolatore di pressione | Un regolatore di pressione, corpo in ottone, molla 0-7 bar, consente il riempimento regolato e sicuro di SF6 | |
Tubi flessibili | Due tubi flessibili in gomma di elevata robustezza: 12 mm di diametro interno x 4,5 metri di lunghezza, completi di raccordi rapidi autosigillantiTubi flessibili | |
Aggiornamenti e accessori opzionali AGRU-7 | ||
Tubazioni in acciaio inox | L'unità può essere fornita con tubazioni in acciaio inox anziché con le tubazioni standard in rame | |
Tubi flessibili in acciaio inox | L'unità può essere fornita con tubi flessibili in acciaio inox anziché in gomma | |
Serbatoio di stoccaggio | Bombole di SF6 opzionali. Dimensione: H, 52 kg, connessione valvola CGA 590 senza valvola di ritegno, disponibili con grado di secchezza 99,9 %. L'AGRU-7 alloggia fino a 3 bombole, per una capacità totale di 106 kg. | |
Riscaldatore del serbatoio di stoccaggio | Riscaldatore per serbatoio di stoccaggio da 300 W. Il riscaldatore è dotato di cavo di alimentazione proprio e di un termostato pretarato a 125 °F (52 °C) ed è protetto dal surriscaldamento da un limitatore di temperatura. Mantiene una temperatura uniforme per una pressione positiva costante, accelerando il processo di riempimento | |
Bilancia elettronica | Bilancia elettronica opzionale per monitorare il riempimento delle bombole di SF6. Il sistema di pesatura è completo di soglie di peso massimo configurabili e di un sistema di fissaggio al carrello | |
Connessioni tipo DN-20 | L'unità può essere fornita con connessioni tipo DN-20 sia sull'apparecchiatura sia sui tubi flessibili | |
Maggiore lunghezza dei tubi flessibili | L'unità può essere fornita con 6 m di tubo flessibile anziché 3 m | |
Materiali di consumo AGRU-7 | ||
Filtro D-1 | Filtro essiccatore - se ne raccomanda la sostituzione ogni 50 ore di funzionamento del compressore | |
Filtro P-1 | Filtro di purificazione - se ne raccomanda la sostituzione ogni 50 ore di funzionamento del compressore | |
Filtro F-1 | Filtro antiparticolato - se ne raccomanda la sostituzione ogni 50 ore di funzionamento del compressore | |
Olio per pompa per vuoto | Il livello dell'olio della pompa per vuoto deve essere controllato a ogni accensione. Disponibile in due formati: 946 ml o 3780 ml | |
