Probadores de bobinas de interruptores

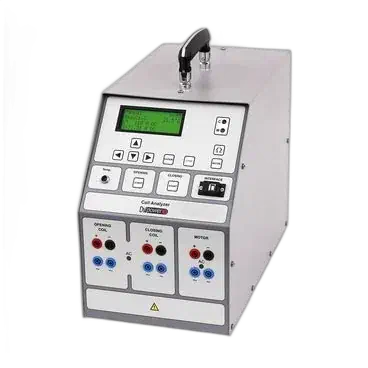

Los probadores de bobinas (analizadores de bobinas) comprueban las bobinas de disparo y de cierre que accionan interruptores y contactores: los actuadores de los que depende el sistema de protección para despejar una falta. La gama de Amperis para el sector eléctrico incluye analizadores de bobinas que registran su comportamiento y confirman que el mecanismo actuará cuando se le pida.
¿Qué mide y cómo funciona?
El analizador alimenta la bobina y registra su firma de corriente en el tiempo, que pone de manifiesto rozamientos, un núcleo que se agarrota o problemas de armadura mucho antes de que se produzca un fallo. Mide también la resistencia de la bobina y la tensión mínima de actuación, es decir, la tensión más baja a la que la bobina actúa de forma fiable. Leída junto con los tiempos del interruptor, la corriente de bobina explica por qué una maniobra se ha vuelto lenta o irregular.
Cómo elegir el equipo adecuado
- Confirme los rangos de corriente y tensión de sus bobinas.
- Busque el registro y el análisis de la firma de corriente, no solo la resistencia.
- Valore la integración con un analizador de interruptores para combinar los datos.
- Compruebe que realiza el ensayo de tensión mínima de actuación.
- Dé prioridad al registro de resultados y a la comparación de tendencias.
¿Duda sobre el analizador adecuado? No dude en ponerse en contacto con nosotros.
Aplicaciones
- Mantenimiento de interruptores y contactores
- Puesta en servicio de esquemas de protección
- Verificación de las bobinas de disparo y cierre tras una falta
- Diagnóstico predictivo de los mecanismos de maniobra
Normas aplicables
Los equipos Amperis dan soporte al marco IEC/EN (no a designaciones nacionales tipo PN/PL):
- IEC 62271-1 — especificaciones comunes, incluidos los circuitos auxiliares y de mando y la tensión mínima de actuación de los disparadores
- IEC 62271-100 — interruptores automáticos de corriente alterna de alta tensión
- IEC/EN 61010-1 — seguridad del instrumento
Preguntas frecuentes
¿Por qué probar la bobina de maniobra?
Una bobina débil o que se agarrota puede retrasar o impedir el disparo y dejar sin efecto la protección. La firma de corriente revela el problema antes de que se produzca el fallo.
¿Qué es la tensión mínima de actuación?
Es la tensión de mando más baja a la que la bobina de disparo o de cierre actúa de forma fiable. La IEC 62271-1 la toma como referencia para confirmar la maniobra incluso con la batería baja.
¿Qué relación hay entre la corriente de bobina y los tiempos?
Un cambio en la firma de corriente suele explicar un cambio en los tiempos del interruptor; por eso las dos medidas se analizan juntas.
Recursos técnicos
Combine el análisis de bobinas con la prueba de interruptores, los analizadores de bobinas de la serie SAT y las herramientas para gas SF6. Solicite presupuesto.
