Testeurs de bobines de disjoncteurs

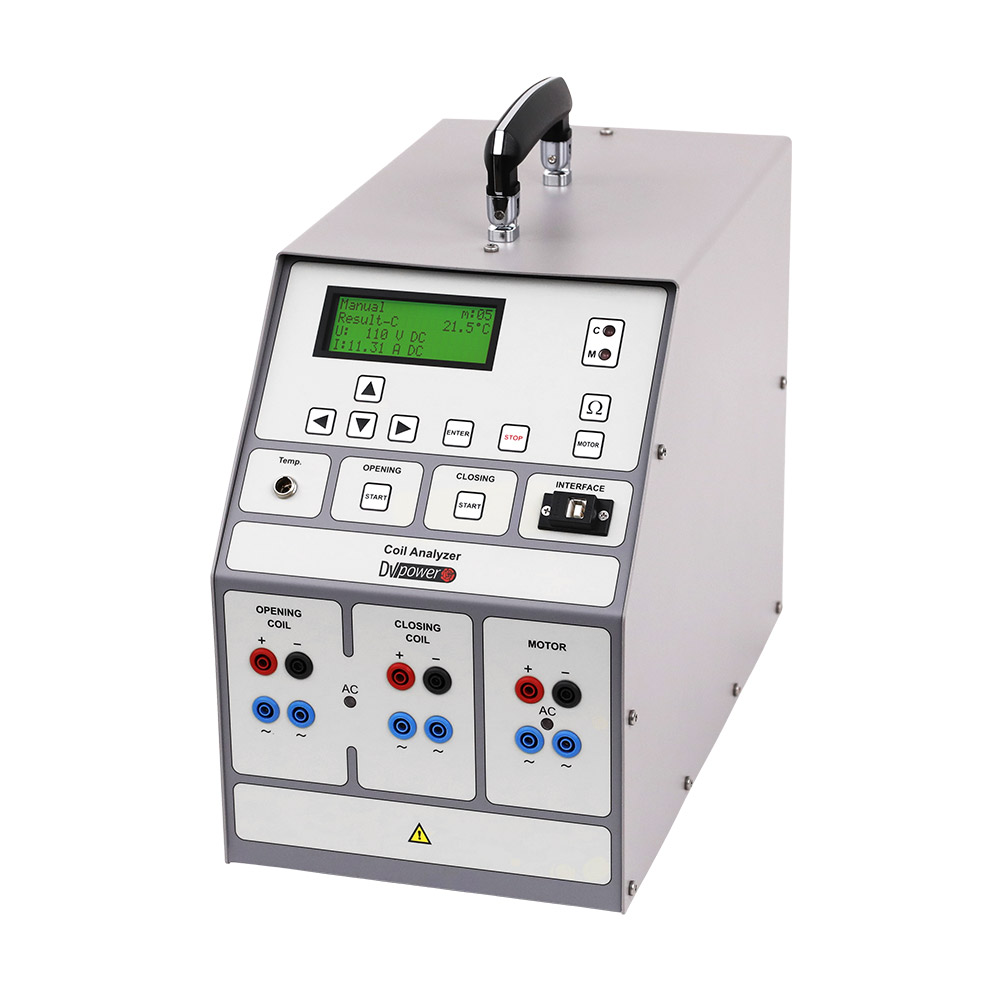

Les testeurs de bobines (analyseurs de bobine) contrôlent les bobines de déclenchement et de fermeture qui actionnent disjoncteurs et contacteurs — les actionneurs dont dépend un système de protection pour éliminer un défaut. La gamme Amperis pour le secteur électrique comprend des analyseurs de bobine qui saisissent leur comportement et confirment que le mécanisme agira au moment voulu.
Que mesure-t-il et comment fonctionne-t-il ?
L’analyseur alimente la bobine et enregistre sa signature de courant dans le temps, qui révèle friction, noyau qui colle ou problèmes d’armature bien avant une défaillance. Il mesure aussi la résistance de la bobine et la tension minimale de fonctionnement — la plus basse tension à laquelle la bobine agit de façon fiable. Lue avec les temps du disjoncteur, la courant de bobine explique pourquoi une manœuvre est devenue lente ou erratique.
Comment choisir l’appareil adapté
- Confirmez les plages de courant et de tension de vos bobines.
- Recherchez la saisie et l’analyse de la signature de courant, pas qu’une résistance.
- Préférez l’intégration avec un analyseur de disjoncteurs pour des données combinées.
- Vérifiez l’essai de tension minimale de fonctionnement.
- Privilégiez l’enregistrement et la comparaison de tendances.
Vous hésitez sur l’analyseur adapté ? N’hésitez pas à nous contacter.
Applications
- Maintenance des disjoncteurs et contacteurs
- Mise en service des schémas de protection
- Vérification des bobines de déclenchement et de fermeture après défaut
- Diagnostic prédictif des mécanismes de manœuvre
Normes applicables
Les appareils Amperis sont référencés au cadre CEI/EN (et non aux désignations nationales de type PN/PL) :
- CEI 62271-1 — spécifications communes, dont circuits auxiliaires et de commande et tension minimale de fonctionnement des déclencheurs
- CEI 62271-100 — disjoncteurs à courant alternatif haute tension
- CEI/EN 61010-1 — sécurité de l’appareil
Questions fréquentes
Pourquoi tester la bobine de manœuvre ?
Une bobine faible ou qui colle peut retarder ou empêcher le déclenchement, mettant en échec la protection. La signature de courant révèle le problème avant la défaillance.
Qu’est-ce que la tension minimale de fonctionnement ?
C’est la plus basse tension de commande à laquelle la bobine de déclenchement ou de fermeture agit de façon fiable, valeur référencée dans la CEI 62271-1 pour confirmer l’action même avec une batterie basse.
Comment le courant de bobine se relie-t-il aux temps ?
Un changement de la signature de courant explique souvent un changement des temps du disjoncteur ; les deux mesures sont donc analysées ensemble.
