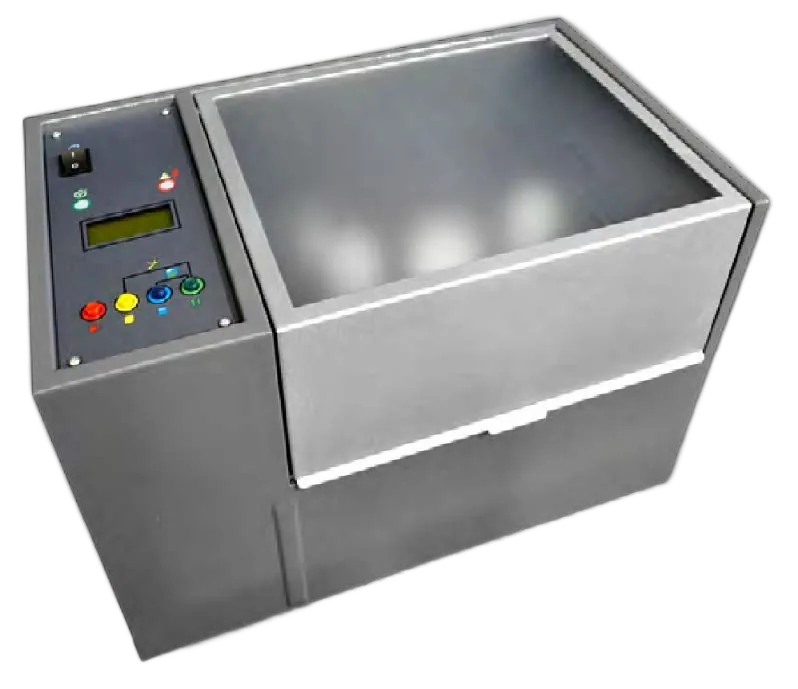

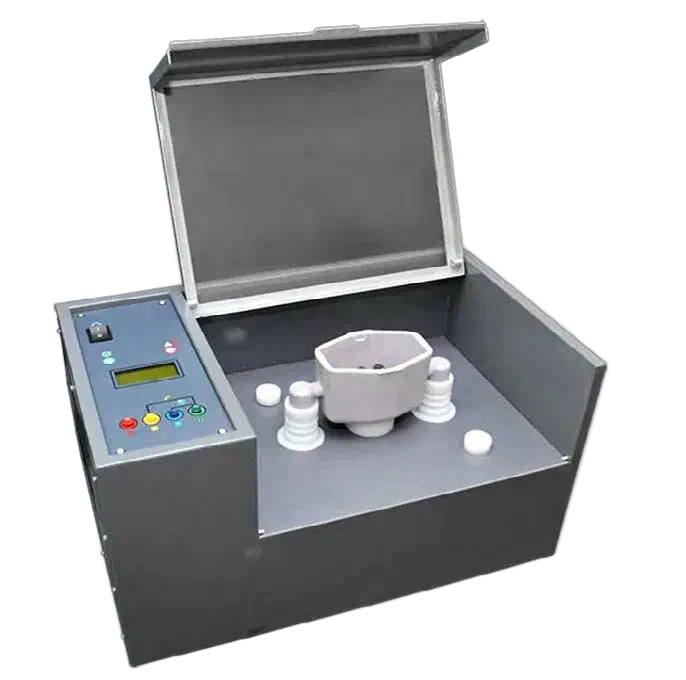

Para medir la tensión de ruptura de un aceite aislante conforme a la IEC 60156 hace falta un equipo que suba la tensión a velocidad controlada entre electrodos normalizados, corte en el instante de la perforación y calcule la estadística de la serie de ensayos. El OT-90 aplica de 10 a 90 kV a 2 kV/s con una precisión de medida del 3 %, usa electrodos de perfil de hongo de 25 mm de radio y entrega automáticamente la media y la desviación típica, tanto en aceites minerales como sintéticos.
Datos clave del OT-90
- Tensión de ensayo: el OT-90 aplica de 10 a 90 kV en los electrodos, con una velocidad de subida de 2 kV/s y una precisión de la medida de tensión del 3 %.
- Norma y electrodos: ensayo según la IEC 60156 con electrodos de perfil de hongo de 25 mm de radio, para aceites minerales y sintéticos.
- Ciclo programable: se programan el valor de tensión, la velocidad de subida, el tiempo de ensayo y el tiempo de mezcla de la muestra; el OT-90 corta la tensión en el instante de la perforación y repite la secuencia.
- Estadística: calcula automáticamente la media de las mediciones y la desviación típica, las dos cifras con que la IEC 60156 caracteriza la rigidez dieléctrica de la muestra.
- Registro de resultados: impresora térmica integrada para el ticket del ensayo y enlace Bluetooth con un ordenador que controla el equipo, almacena los resultados e imprime los informes.
- Seguridad: enclavamiento que impide aplicar tensión con la tapa abierta.
- Alimentación: 230 V (50±2 Hz) con un consumo de 0,5 kW, y batería interna de hasta 8 h de funcionamiento autónomo.
- Entorno y tamaño: de 0 a +35 °C con humedad relativa inferior al 80 %; 520 × 335 × 320 mm y 35 kg.
Ventajas
Ensayo normalizado hasta 90 kV
La tensión en los electrodos de ensayo cubre de 10 a 90 kV con una subida de 2 kV/s y una precisión de medida del 3 %; los electrodos de perfil de hongo con radio de 25 mm siguen las directrices de la IEC 60156.
Programa de ensayo configurable
El valor de tensión, la velocidad de subida, el tiempo de ensayo y el tiempo de mezcla se programan según el procedimiento de cada laboratorio, y el equipo calcula automáticamente la media de las mediciones y la desviación típica.
Resultados documentados al momento
La impresora térmica integrada entrega el ticket del ensayo in situ; por Bluetooth, el equipo se controla a distancia desde un ordenador, que almacena los resultados e imprime los informes.
Seguridad de laboratorio
Un enclavamiento impide aplicar tensión con la tapa abierta, y el diseño ergonómico facilita la correcta ejecución del procedimiento de ensayo.
Autonomía de jornada completa
La batería interna alimenta el equipo hasta 8 horas, lo que permite ensayar aceites donde no hay red eléctrica disponible.
Aplicaciones
- Laboratorios de fabricantes y de servicios de mantenimiento de transformadores.
- Control del aceite de interruptores de aceite, transformadores de medida y condensadores.
- Verificación periódica de la rigidez dieléctrica en subestaciones.
- Comprobación del aceite tras procesos de filtrado o regeneración.
Acerca del producto
El ciclo de trabajo automatiza el ensayo completo: mezcla programada de la muestra, subida de tensión a 2 kV/s, corte en el instante de la perforación y repetición de las mediciones hasta componer la estadística que exige el procedimiento, con la media y la desviación típica calculadas sin intervención del operador.
El conjunto ocupa 520 × 335 × 320 mm, pesa 35 kg y se alimenta a 230 V (50±2 Hz) con un consumo de 0,5 kW, trabajando de 0 a +35 °C con humedad relativa inferior al 80 %. Accesorios disponibles: célula de ensayo con electrodos normalizados, sonda de temperatura, adaptador Bluetooth y software de control remoto para PC.
Especificaciones técnicas
| Tensión de ensayo | 10 a 90 kV |
| Velocidad de subida | 2 kV/s |
| Precisión de la medida de tensión | 3 % |
| Norma de ensayo | IEC 60156 |
| Alimentación | 230 V (50±2 Hz); batería interna hasta 8 h |
| Potencia | 0,5 kW |
| Comunicación y registro | Bluetooth; impresora térmica integrada |
| Dimensiones y peso | 520 × 335 × 320 mm; 35 kg |
| Electrodos de ensayo | Perfil de hongo, radio de 25 mm, según IEC 60156 |
| Parámetros programables | Valor de tensión, velocidad de subida, tiempo de ensayo, tiempo de mezcla |
| Condiciones de servicio | 0 a +35 °C; humedad relativa inferior al 80 % |
Preguntas frecuentes
¿Qué parámetros del ensayo se pueden programar en el OT-90?
En el OT-90 se programan el valor de la tensión de ensayo, la velocidad de subida, el tiempo de ensayo y el tiempo de mezcla de la muestra. Con la configuración de la IEC 60156, el equipo sube la tensión a 2 kV/s, corta en la perforación, repite las mediciones y calcula la media y la desviación típica.
¿En qué condiciones puede trabajar el OT-90 y cómo protege al operador?
El OT-90 funciona de 0 a +35 °C con humedad relativa inferior al 80 %, a 230 V (50±2 Hz) o con su batería interna de hasta 8 h. Un enclavamiento impide aplicar tensión mientras la tapa de la célula de ensayo está abierta.
¿Por qué se ensaya la tensión de ruptura del aceite?
Porque la rigidez dieléctrica indica el estado del aislamiento líquido: la humedad y las partículas reducen la tensión de perforación y anticipan fallos en transformadores e interruptores.
¿Qué norma sigue el ensayo?
El procedimiento se ajusta a la IEC 60156, incluidos los electrodos de perfil de hongo con radio de 25 mm que la norma recomienda.
¿Cómo se documentan los resultados?
La impresora térmica integrada imprime el ticket al terminar; desde un ordenador conectado por Bluetooth se almacenan los resultados y se generan los informes.
¿Sirve para aceites sintéticos?
Sí. El equipo ensaya tanto aceites minerales como sintéticos con el mismo procedimiento normalizado.
¿Funciona sin red eléctrica?
Sí. La batería interna proporciona hasta 8 horas de funcionamiento autónomo, suficiente para una jornada de ensayos en campo.
