Sistema de recuperação SF6 série AGRU-8

Sistema de recuperação SF6 série AGRU-8

Sistema de recuperação SF6 série AGRU-8

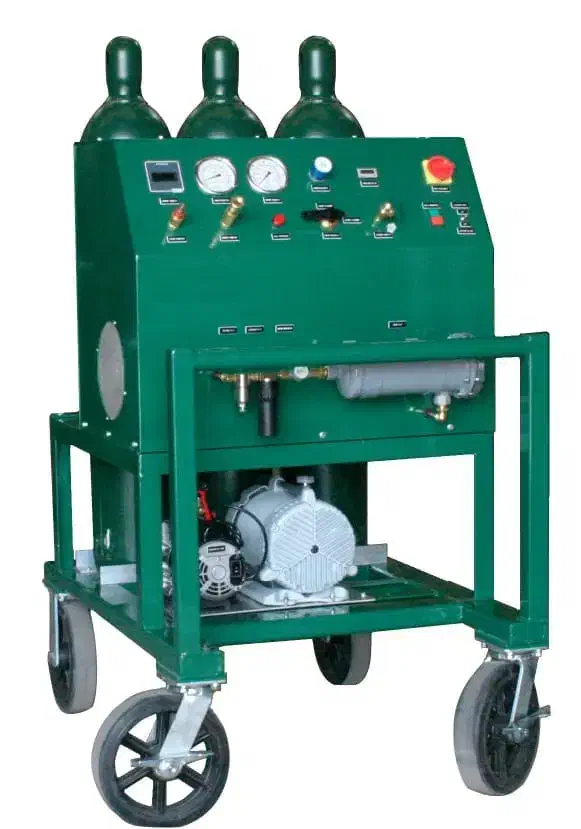

Desenvolvemos a AGRU-8 para os nossos clientes, que precisavam de mais capacidade de armazenamento e recuperação do que com carrinhos mais pequenos, mas sem o elevado volume e preço do equipamento com rodas. O equipamento é concebido para recuperar, armazenar temporariamente, condicionar e fornecer gás SF6. O equipamento foi concebido para utilização no campo em interruptores metálicos isolados, condutas de bus e interruptores individuais. O Equipamento de Manuseamento de Gás AGRU-8 SF6 é totalmente montado em duas rodas de serviço pesado, que são suficientemente reforçadas para minimizar as vibrações. O carrinho é completado com um parafuso olhal, mangueira com gancho e cabo eléctrico.

Características

Armazenamento não incluído. Duas opções:

    • 300l- Tanque ASME com balança
  • +3 cilindros horizontais com evaporador e balança

Capacidade de vácuo:

    • 30 m3/h (60Hz - 110V ) <1mbar → 40 m3/h
    • 25 m3/h (50Hz - 220V) <1mbar → 35 m3/h
  • Pressão de evacuação < 0,5 mbar

  • Peso: 950 lbs - 432 Kg

  • Dimensões: 74''x45''x58'' - 190x114x147 cm - (A x L x P)

  • Opcional: controlo PLC com ecrã táctil, aquecedor de tanques, tubos e mangueiras de aço inoxidável, compressor de vácuo e actualização da bomba de vácuo

Funções:

Recuperação, purificação e armazenamento de gás SF6 do aparelho de comutação para o tanque de armazenamento

Evacuação:

  • Mangueiras < 0,5 mbar

  • Carrinho de manuseamento SF6 < 0,5 mbar

  • Ar e humidade do interruptor < 0,5 mbar

  • A purificação do gás SF6 é conseguida através da recirculação através do sistema de filtragem:

  • (D1) & (D2)- Filtro seco - Contém alumina activada para ajudar na secagem e purificação do SF6

  • (P1) - Filtro de purificação - Contém uma peneira molecular de 5x para remover arcos do produto

  • (F1) - Filtro de Partículas - Filtrará todas as partículas materiais abaixo de 0,1µm

  • Pressão de recarga de gás SF6 do tanque de armazenamento para o interruptor regulado

  • Evacuação de gás SF6 do equipamento de manuseamento para um tanque de armazenamento externo para fins de manutenção


Características:

  • Montado num carrinho com pneus de 16" (400mm) para fácil movimentação

  • Muito fácil de manusear - apenas duas válvulas para mudar e operar nos diferentes modos

  • Compressor de alta pressão, sem óleo, directamente controlado com uma relação de compressão de 1000:1 (capaz de 1000psi - 69 bar)

  • Capacidade de armazenamento de gás líquido SF6

  • Purifica, seca e filtra até 0,1 µm durante a recuperação e a repressurização

  • Fácil substituição do filtro sem desligar quaisquer tubos ou utilizar quaisquer ferramentas especiais

  • As ligações auxiliares permitem o armazenamento de quantidades infinitas de gás utilizando tanques externos

  • Inclui mangueira de 9,8 pés / 3m e cabo de alimentação

  • O indicador de humidade muda de cor para indicar a humidade do gás

  • Montado num carrinho de rodas com prateleira de armazenamento onde pode conter até 3 cilindros SF6. 156 kg de armazenamento com os quatro cilindros ou 300l (300kg) com o depósito de armazenamento

Aplicações:

  • Recuperar e purificar SF6

  • Evacuar o ar e a humidade antes de reabastecer

  • Pode ser utilizado com cilindros SF6

  • Armazenamento de SF6 em forma líquida no tanque de armazenamento ou em garrafas auxiliares

  • Enchimento SF6 regulamentado

  • Purificação do SF6 (remoção de partículas, humidade e produtos da decomposição do SF6)

AGRU-8 Specifications

Type


Physical specifications

58" (1470 mm) Wide x 45" (1140 mm) Deep x 74" (1900 mm) // 950 lbs. (432 kgs.)

Input power

110Vac/60Hz - 220Vac/50Hz - other available configuration (choose it in the order)



Suction pressure regulator

One Suction pressure regulator, brass body, 0-2 bar, spring

Vacuum compessor


Equalization circuit

One Equalization circuit, to allow for high-pressure restarts of the compressor

Discharge check valve

Nine discharge check valve, brass, prevents high pressure going back to compressor when performing a low-pressure equalization.

Condenser


Discharge pressure

One High discharge pressure switch set to automatically shut unit down when it reaches maximum allowable pressure

Vacuum Pump

Motor:

Displacement:



Blank off pressure: 0.08 mbar.
Pump also includes: positive antisuckback valve, isolation valve, gas ballast, and automatic oil return system.

Storage Tank


Filters

(D1) & (D2) – Dryer Pre- Filter &

(P1) - Purification Filter - Contains Molecular Sieve 5X to remove arcing by-products

(F1) - Particulate Filter - Will filter all particulate matter down to 0.1 micron nominal

Valves

Designed for pressure, temperature and flow. Bronze body with Teflon seats and seals, quarter turn.

Pressure Gauges

One (4” stainless steel) for equipment pressure (compound)

One (4” stainless steel) for discharge pressure

Vacuum Gauge

0-50 mbar for vacuum system

Pressure Regulator


Hoses

Two Permeation Rubber Resistant Hoses: 12 mm I.D. X 4.5 meter. Long, complete with quick disconnect self-sealing end fittings. Hoses will be suitable for system pressure, temperature and flow.

AGRU-8 - Optional Upgrades and Accessories

Stainless Steel (SS) Tubing

Unit can be supplied with stainless steel tubing replacing the standard copper tubing

Stainless Steel Hoses

Unit can be supplied with stainless steel hoses replacing the standard rubber hoses

Storage Tank

  • on board to give a total storage capacity of 156 kgs.


Storage Tank Heater

300 W storage tank heater. Heater comes with its own power cable and has a thermostat preset at 125 ºF (52 ºC) and is protected from overheating by a thermal cut-off. The heater maintains an even temperature for a constant positive pressure that speeds up the charging process.

Electronic Weigh Scale


DN-20 Style Quick Connections

Unit can be supply with DN-20 style quick connections on equipment and hoses

Increase Hose Length

Unit can be supply with 6m. hoses instead of 3m.

PLC Control Touch Screen

Unit can be supply with PLC control Touch Screen with Automatic or Manual Valve Control instead of conventional panel control

Increase Vacuum Compressor/Pump

Unit can be supply upgrading ultimate pressure of vacuum compressor <1mbar (instead of 20mbar). Also, unit can be supply upgrading vacuum pump to 40 m3h-1(60 Hz)

AGRU-8 – Spare Parts

Filter D-1

Dryer Filter – recommended to change each 50 hours of compressor work

Filter P-1

Purification Filter – recommended to change each 50 hours of compressor work

Filter F-1

Particulate Filter – recommended to change each 50 hours of compressor work

Vacuum Pump Oil

Vacuum pump oil level has to be checked each time you turn it on. Available in two quantities: 946 ml or 3780 ml
