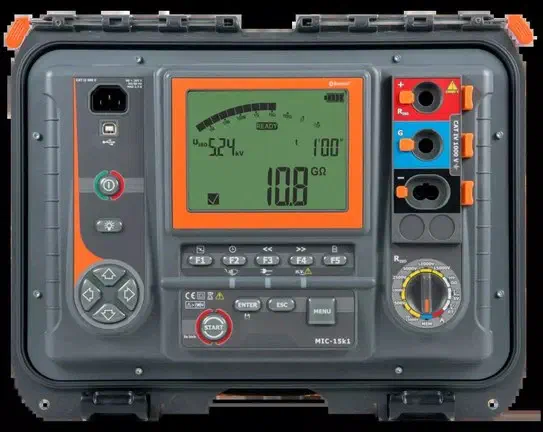

Para ensayar cables de energía, transformadores y generadores de tensión nominal elevada hace falta un medidor de 15 kV que, además de la resistencia de aislamiento, compruebe la rigidez con una rampa de tensión controlada e indique descargas parciales durante el ensayo. El AMIC-15K1 aplica cualquier tensión de 50 V a 15 kV en pasos de 10 V, mide de 50 kΩ a 40 TΩ según IEC 61557-2 con ±(3 % v.m. + 10 dígitos) hasta 99,9 GΩ, sube la tensión en rampa de 100 V/min a 12 kV/min registrando la tensión de ruptura y cuenta de 0 a 100 descargas parciales por segundo con su indicador PDI.
Datos clave del AMIC-15K1
- Tensión y corriente de prueba: el AMIC-15K1 ajusta de 50 V a 15 kV en pasos de 10 V, con corriente de cortocircuito seleccionable de 1,2, 3, 5 o 7 mA; los 10 mA quedan reservados a la función burnout.
- Rango según la tensión: hasta 200 GΩ a 50 V, 2 TΩ a 500 V, 4 TΩ a 1 kV, 10 TΩ a 2,5 kV, 20 TΩ a 5 kV y 40 TΩ a 10 kV y a 15 kV.
- Precisión: ±(3 % v.m. + 10 dígitos) hasta 99,9 GΩ, ±(3,5 % v.m. + 10 dígitos) hasta 999 GΩ, ±(7,5 % v.m. + 10 dígitos) hasta 9,99 TΩ y ±(12,5 % v.m. + 10 dígitos) en el extremo de 40 TΩ.
- Prueba de rampa (RT): tensión final de 50 V a 15 kV, velocidad de 100 V/min a 12 kV/min (de 1,6 a 200 V/s), mantenimiento durante el tiempo t2 y límite de corriente de fuga de 1 a 7 mA que detiene el ensayo y muestra la tensión de ruptura.
- Diagnóstico: PI, DAR y Ab1/Ab2 con tiempos t1, t2 y t3 de 1 a 600 s, tiempo total hasta 99 min 59 s o ilimitado, SV en cinco escalones (3, 6, 9, 12 y 15 kV) y DD.
- Medidas auxiliares: corriente de fuga desde 1 pA (±(1,5 % v.m. + 2 dígitos) desde 1 nA), capacidad de 1 nF a 49,99 µF con ±(5 % v.m. + 5 dígitos), tensión CA/CC hasta 1500 V y filtros digitales de 10, 30, 60, 100 y 200 s.
- Entorno: unas 5 h de trabajo a 15 kV sobre 100 MΩ y al menos 1000 medidas de RISO por carga, IP40 abierto e IP67 cerrado, CAT IV 1000 V hasta 2000 m (CAT IV 600 V hasta 3000 m), memoria de 990 celdas, USB y Bluetooth.
Ventajas
15 kV para los objetos más grandes
Un inversor de AT de alta eficiencia entrega 15 kV y hasta 10 mA, para un rango de medida de 50 kΩ a 40 TΩ según IEC 61557-2; en línea con las tablas ANSI/NETA ATS-2009, pueden ensayarse objetos de tensión nominal superior a 34,5 kV.
Descargas parciales bajo control
El indicador PDI revela las descargas parciales, y la prueba de rampa (RT) eleva la tensión suavemente — sin estrés eléctrico — registrando el tiempo y la tensión a la que se produce la ruptura del aislamiento.
Inmune a las interferencias
La alta resistencia a la interferencia electromagnética permite trabajar sin interrupciones en centrales y junto a líneas de transmisión de hasta 1200 kV CA y 500 kV CC, con filtros digitales de 10 a 200 s de promediado e inmunidad a tensiones de interferencia de hasta 1550 V.
Localización de fallas por burnout
Un inversor de unos 150 W intensifica el punto de daño potencial, de modo que las fallas pueden localizarse visualmente en cables expuestos, por métodos reflectométricos o con detector sísmico-acústico y geófono.
Ensayo remoto e informes
La aplicación AMIC Mobile muestra gráficos en tiempo real, arranca y detiene la medición a distancia y geolocaliza el ensayo con el GPS del teléfono, mientras el software de PC compara datos históricos y actuales para seguir la degradación del aislamiento.
Aplicaciones
- Cables de energía de uno o varios núcleos.
- Transformadores, motores y generadores.
- Condensadores, aparamenta y equipos de subestación.
- Vehículos ferroviarios eléctricos y otros objetos de potencia.
- Medidas junto a líneas de hasta 1200 kV CA y 500 kV CC.
Acerca del producto
El AMIC-15K1 funciona con una batería Li-Ion de 14,8 V o con la red de 90-260 V y realiza al menos 1000 medidas de RISO por carga; el conjunto incluye tres cables de prueba de 15 kV de 1,8 m con pinzas cocodrilo, cables de carga y USB, el software de PC, funda y arnés, con cables de 15 kV más largos, adaptadores de calibración y sondas de medida como opciones.
Especificaciones técnicas
| Rango de medida | 50 kΩ a 40,0 TΩ según IEC 61557-2 (UN = 15 kV) |
| Tensión de prueba | Hasta 15 kV; modos por pasos (SV) y rampa (RT) |
| Corriente de prueba | Hasta 10 mA; inversor de AT de aprox. 150 W |
| Precisión básica | ±(3 % v.m. + 10 dígitos); ±(12,5 %) en 40 TΩ |
| Diagnóstico | PDI, IR, DAR, PI, SV, RT, DD; tensión de ruptura |
| Inmunidad a interferencias | Hasta 1550 V y 10 mA; filtros de 10-200 s |
| Memoria e interfaz | Guardado automático; USB y Bluetooth |
| Alimentación | Batería Li-Ion de 14,8 V; red 90-260 V, 50/60 Hz |
| Autonomía | Al menos 1000 medidas de RISO por carga |
| Seguridad | CAT IV 1000 V (≤2000 m); IP67 (IP40 abierta) |
| Condiciones de trabajo | -20 a +50 °C; humedad 20-90 %; ≤3000 m |
| Dimensiones y peso | 390 × 308 × 172 mm; aprox. 6,3 kg |
| Prueba de rampa (RT) | 100 V/min…12 kV/min; límite de corriente de fuga de 1 a 7 mA |
| Corriente de fuga | Desde 1 pA; ±(1,5 % v.m. + 2 dígitos) desde 1 nA |
| Medida de tensión | CA/CC 0…1500 V; ±(2 % v.m. + 2 dígitos) de 300 a 1500 V |
Preguntas frecuentes
¿Mide el AMIC-15K1 las descargas parciales según EN 60270?
No. El indicador PDI del AMIC-15K1 muestra de 0 a 100 descargas por segundo y su carga, de 1000 a 9999 pC, como valores orientativos sin aplicar el método de la EN 60270, y no los guarda en memoria. Sirve para ver, mientras se varía la tensión, a qué tensión aparecen y se extinguen las descargas.
¿A qué velocidad sube la tensión en la prueba de rampa del AMIC-15K1?
Entre 100 V/min y 12 kV/min (de 1,6 a 200 V/s) hasta una tensión final programable de 50 V a 15 kV, que se mantiene durante el tiempo t2. Si la corriente de fuga alcanza el límite fijado, de 1 a 7 mA, el AMIC-15K1 detiene el ensayo y muestra la tensión de ruptura.
¿Qué lo convierte en un analizador de calidad de aislamiento?
Además de la resistencia de aislamiento, indica las descargas parciales (PDI), realiza pruebas de rampa con indicación de la tensión de ruptura y calcula los índices DAR, PI, SV y DD.
¿Puede trabajar cerca de líneas de alta tensión?
Sí. Soporta tensiones de interferencia de hasta 1550 V y corrientes de hasta 10 mA, y trabaja sin interrupciones junto a líneas de transmisión de hasta 1200 kV CA y 500 kV CC.
¿Cómo funciona la prueba de rampa?
La función RT eleva la tensión de prueba suavemente, sin someter el objeto a estrés, y registra el tiempo y la tensión a la que se rompe el aislamiento.
¿Pueden controlarse las medidas a distancia?
Sí. La aplicación AMIC Mobile arranca y detiene el ensayo de forma remota, muestra gráficos en tiempo real y registra la posición GPS de la medida. La posición llega en grados, tal como la da el GPS del teléfono. Para llevarla a UTM en el informe, use el conversor de coordenadas GPS a UTM.
¿Cuánto dura la batería?
La batería Li-Ion de 14,8 V realiza al menos 1000 medidas de resistencia de aislamiento según EN 61557-2 con una carga, y el medidor también funciona desde la red de 90-260 V.
