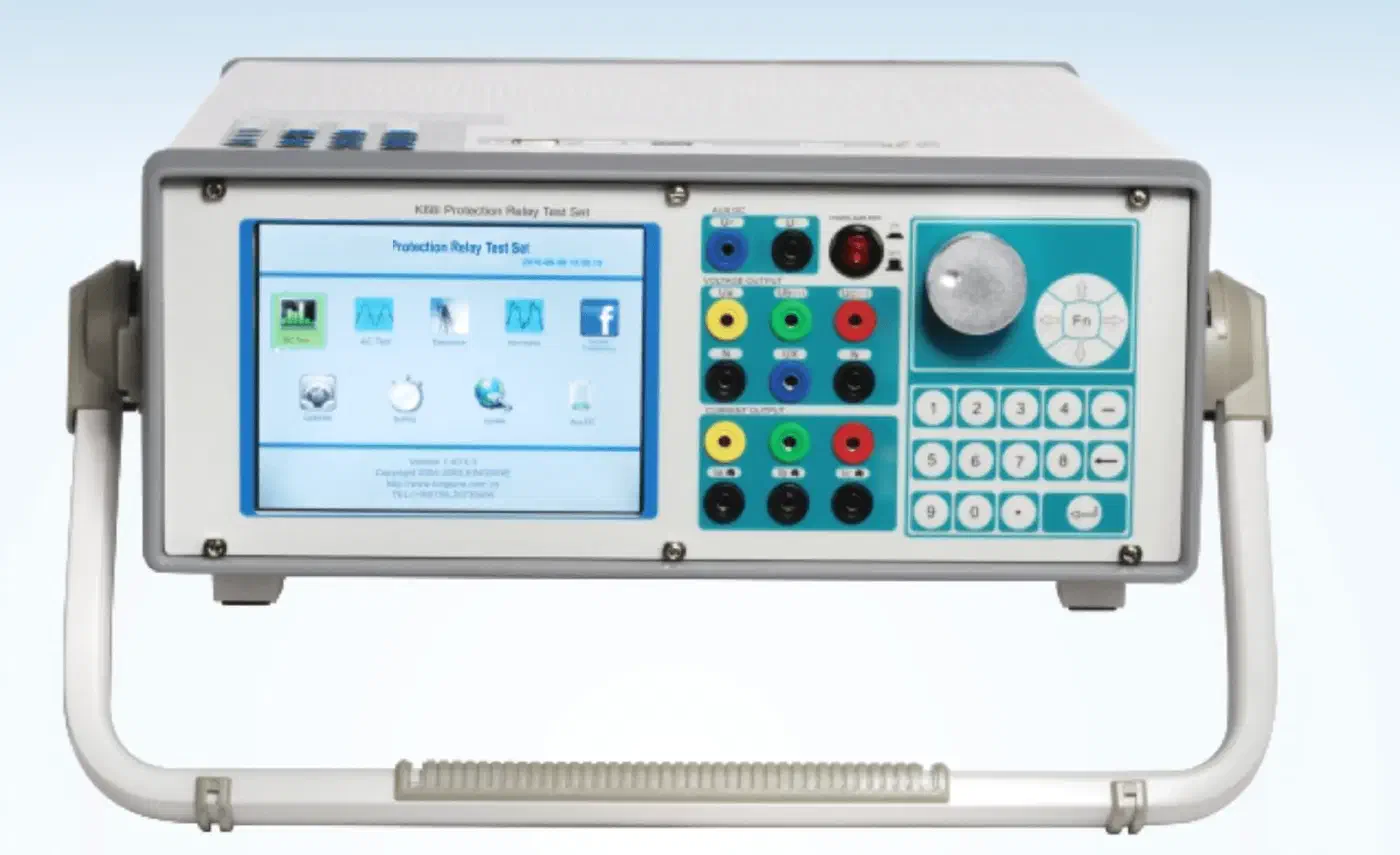

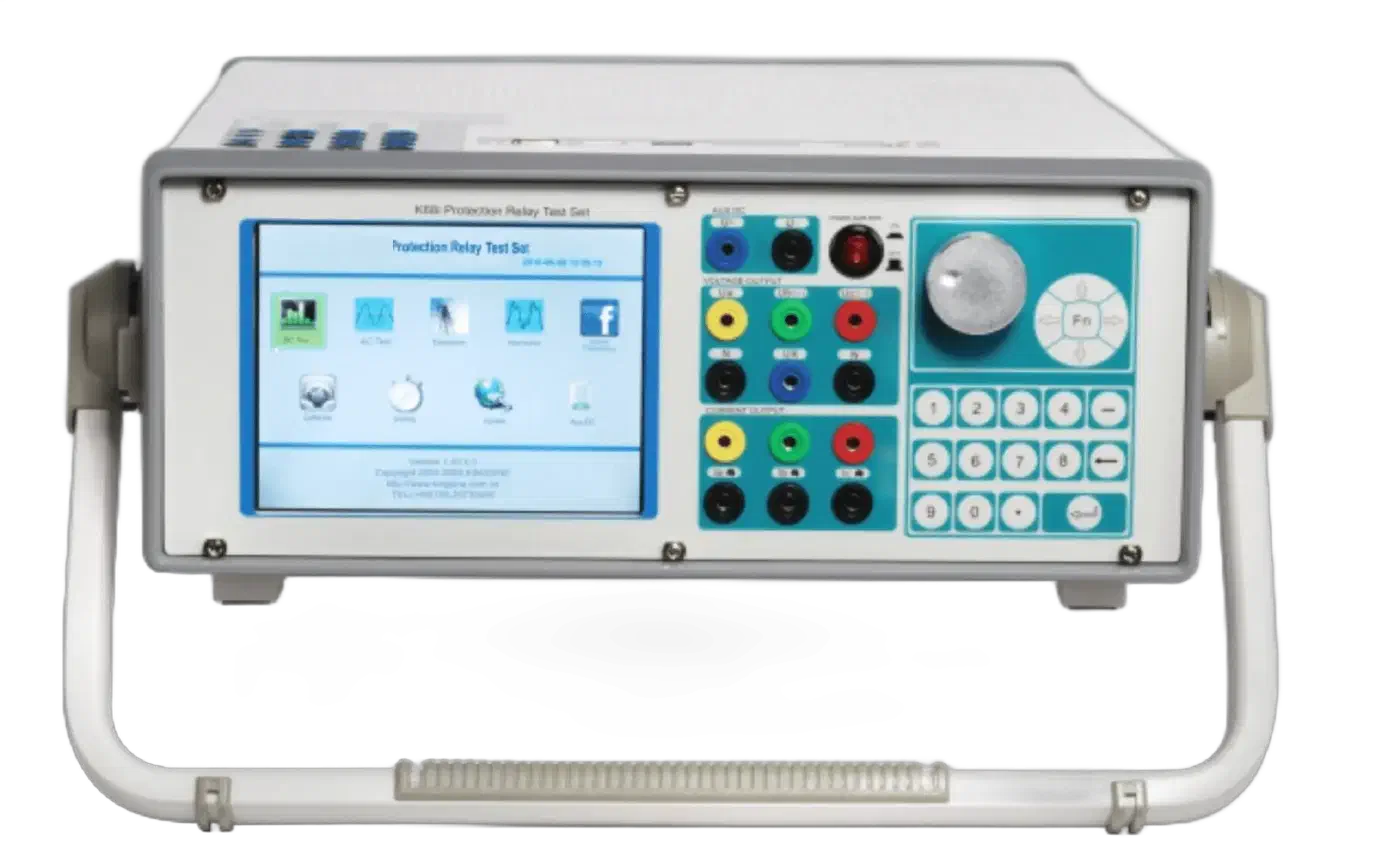

Equipo de prueba de relés trifásicos todo en uno para campo
Para probar relés de protección de media tensión en campo sin llevar un ordenador hace falta un equipo de inyección trifásica con control propio, potencia suficiente y módulos de ensayo integrados. El AK-6 lo resuelve con sistema Windows CE, pantalla TFT de 6,4 pulgadas, teclado de panel y codificador rotativo, e inyecta 3×35 A (3×450 VA), 1×105 A (900 VA) en monofásico y hasta 4×300 V (4×110 VA), con una precisión garantizada del 0,07 % de lectura + 0,03 % de rango a 0-130 V y cinco módulos de ensayo: CC, CA, distancia, armónicos y frecuencia.
Datos clave del AK-6
- Corriente: el AK-6 entrega 3×0-35 A (3×450 VA) o 1×0-105 A (900 VA), con precisión garantizada < 0,14 % lect. + 0,06 % rango y típica de 0,05 % lect. + 0,02 % rango a 0-35 A, y resolución de 1 mA.
- Tensión: 4×0-300 V L-N (4×110 VA) y 2×0-600 V L-L (2×220 VA) en el AK68i; el AK68 trabaja con 4×130 V. Precisión garantizada del 0,07 % lect. + 0,03 % rango a 0-130 V y resolución de 1 mV.
- Frecuencia, fase y tiempo: 0-1000 Hz con resolución de 0,001 Hz y deriva < 0,001 Hz entre 10 y 450 Hz; fase de −360° a +360° con precisión < 0,2°; medida de tiempos de 0 a 9999,999 s con precisión de 1 ms.
- Módulos de ensayo: el AK-6 ensaya en automático o en manual CC, CA, distancia y secuencia cero, armónicos de orden 2 a 9 y protección de frecuencia.
- Fuentes de CC y auxiliar: 0-300 V / 180 W y 0-20 A / 300 W (60 A con 3 L-N), más alimentación auxiliar de CC de 0-300 V / 0,6 A para el relé.
- Entradas y salidas binarias: 8 pares de entradas compatibles con 10-250 V y 4 pares de salidas de 250 V / 3 A en CA y CC.
- Funcionamiento autónomo: Windows CE, pantalla TFT de 6,4 pulgadas, teclado de panel y codificador rotativo; puertos RJ45 y USB para actualizaciones, informes y volcado de datos.
- En campo: alimentación a 220 V ±20 %, 50/60 Hz y 1000 VA; funcionamiento de −5 °C a +55 °C; 24 kg y 360 × 460 × 140 mm, en posición vertical u horizontal.
Ventajas
Ensayo en campo sin ordenador
Un diseño todo en uno con Windows CE integrado, pantalla TFT de 6,4 pulgadas, teclado de panel y codificador rotativo ejecuta por sí solo los cinco módulos de ensayo — CC, CA, distancia, armónicos y frecuencia.
Alta potencia, alta precisión
El equipo ofrece 4×300 V (4×110 VA a 0-300 V) y 3×35 A (3×450 VA a 0-35 A) para ensayos de media tensión, con una precisión garantizada del 0,07 % de lectura más 0,03 % de rango a 0-130 V.
Control total de la señal
La amplitud, la frecuencia y la fase se ajustan de forma independiente y continua, con un rango de frecuencia de hasta 1000 Hz y resolución de 0,001 Hz.
Protegido y fiable
Autoprotección completa y alarmas ante mal cableado, circuito abierto o en corto, sobrecalentamiento y sobrecarga.
Hecho para el campo
Un maletín compacto y ligero puede colocarse en vertical para ahorrar espacio, con puertos RJ45 y USB para actualizaciones de firmware y volcado de datos.
Aplicaciones
- Ensayo de relés de protección a nivel de media tensión.
- Pruebas de protección de distancia, armónicos y frecuencia.
- Inyección en CC y CA con medida de tiempos.
- Puesta en marcha in situ y mantenimiento periódico.
Acerca del producto
El AK-6 combina alta carga con un maletín compacto y ligero, una pantalla TFT de 6,4 pulgadas integrada, teclado de panel y codificador rotativo para el control total sin PC, y puertos RJ45 y USB para actualizaciones y volcado de datos; puede colocarse en vertical donde el espacio de banco es limitado.
Especificaciones técnicas
| Diseño | Todo en uno; Windows CE, TFT de 6,4", teclado y codificador rotativo |
| Módulos de ensayo | CC, CA, distancia, armónicos y frecuencia |
| Salida de tensión | 4×300 V (L-N); 4×110 VA a 0-300 V; 2×600 V (L-L) |
| Salida de corriente | 3×35 A (L-N); 3×450 VA a 0-35 A |
| Precisión de tensión | 0,07 % lect. + 0,03 % rango garantizado a 0-130 V |
| Frecuencia | 0-1000 Hz; resolución 0,001 Hz |
| Fase | -360° a +360°; precisión < 0,2° |
| Fuente de CC | 0-300 V / 180 W; 0-20 A / 300 W (60 A, 3 L-N) |
| Protección | Mal cableado, circuito abierto/corto, sobrecalentamiento y sobrecarga |
| Conectividad | Ethernet RJ45 y USB para actualizaciones y volcado de datos |
| Precisión de corriente | < 0,14 % lect. + 0,06 % rango garantizado; 0,05 % lect. + 0,02 % rango típico (0-35 A) |
| Entradas / salidas binarias | 8 pares (10-250 V) / 4 pares (250 V, 3 A CA/CC) |
| Alimentación, peso y dimensiones | 220 V ±20 %, 50/60 Hz, 1000 VA; 24 kg; 360 × 460 × 140 mm |
Preguntas frecuentes
¿Qué diferencia hay entre el AK68 y el AK68i?
La tensión de salida. Los dos modelos del AK-6 inyectan 3×35 A (3×450 VA) o 1×105 A en monofásico; el AK68 ofrece 4×130 V y el AK68i 4×300 V L-N (4×110 VA), con 2×600 V entre fases.
¿Qué precisión ofrece el AK-6?
En tensión, 0,07 % de lectura + 0,03 % de rango garantizado a 0-130 V; en corriente, < 0,14 % lect. + 0,06 % rango garantizado y 0,05 % lect. + 0,02 % rango típico a 0-35 A. La fase se ajusta con precisión < 0,2° y los tiempos se miden con precisión de 1 ms.
¿Necesita un PC?
No. Lleva sistema Windows CE integrado con pantalla TFT de 6,4 pulgadas, teclado de panel y codificador rotativo, así que funciona de forma autónoma.
¿Qué módulos de ensayo tiene?
Cinco: ensayo de CC, ensayo de CA, ensayo de distancia, ensayo de armónicos y protección de frecuencia.
¿Cuánto puede inyectar?
4×300 V (4×110 VA a 0-300 V) y 3×35 A (3×450 VA a 0-35 A) para ensayos a nivel de media tensión.
¿Se puede usar en vertical?
Sí. El maletín compacto y ligero puede colocarse en vertical para ahorrar espacio en campo.
¿Cómo se vuelcan los resultados?
Por los puertos Ethernet RJ45 y USB, que también gestionan las actualizaciones de firmware.
