Para ensayar en la misma campaña relés electromecánicos de alta carga, relés numéricos e IED de subestaciones IEC 61850 hace falta un equipo de prueba con salidas analógicas potentes y precisas y una interfaz de fibra para la norma. El AK-30 inyecta hasta 6×30 A (450 VA por canal), 3×60 A (850 VA) o 1×100 A (1200 VA) y hasta 7×300 V, con una precisión garantizada del 0,07 % de lectura + 0,03 % de rango en tensión; el AK-31 sube a 6×32 A y 4×310 V y añade dos puertos de fibra 100Base-FX para IEC 61850, 13 salidas de bajo nivel y sincronización GPS, IRIG-B e IEEE 1588.

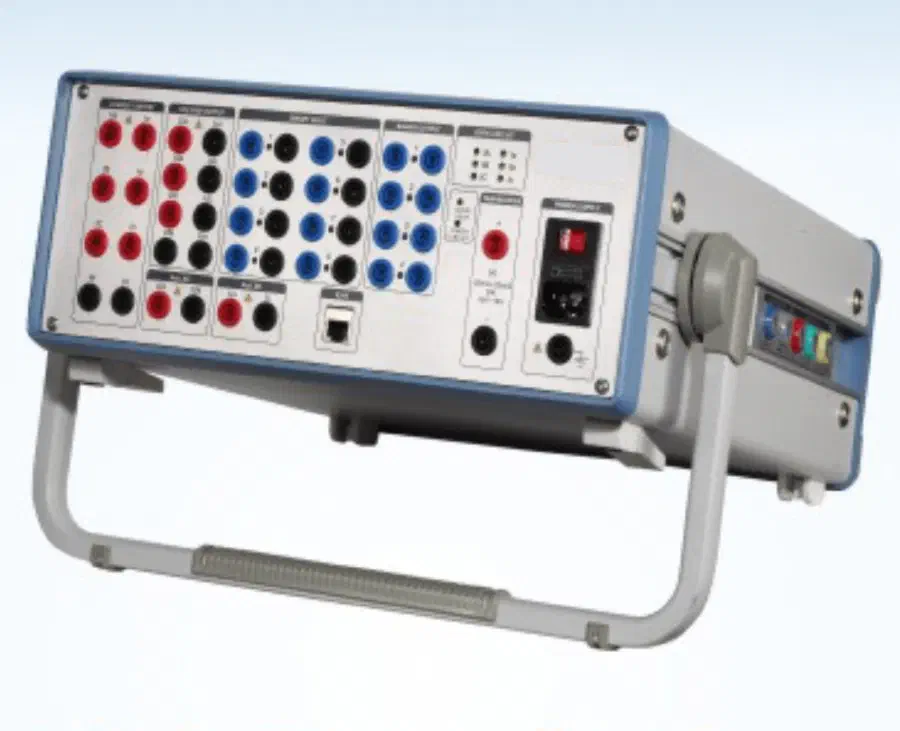

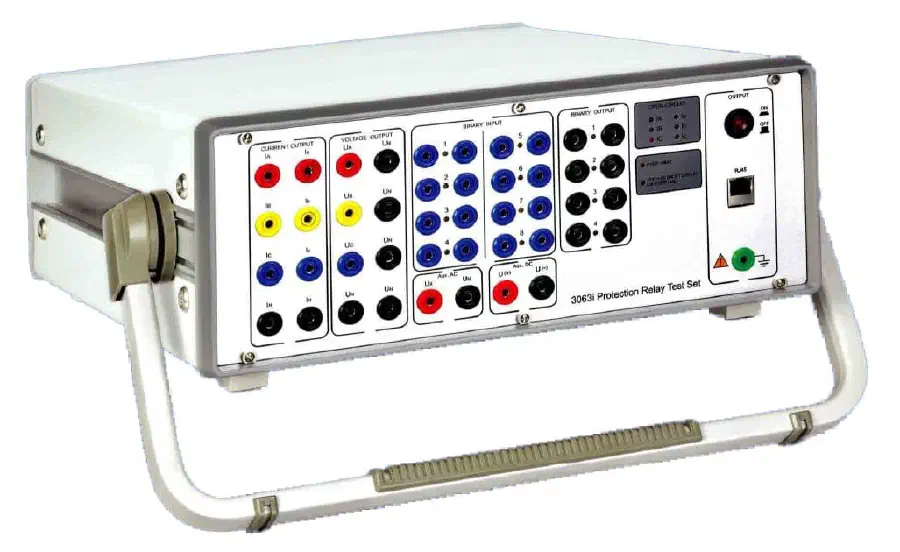

Datos clave del AK-30
- Corriente: el AK3030i da 3×0-30 A (450 VA por canal) y 1×0-90 A (1000 VA); los AK3063i y AK3066i, 6×0-30 A (450 VA), 3×0-60 A (850 VA) y 1×0-100 A (1200 VA); la familia AK-31, 6×0-32 A y 3×0-64 A. En CC, 3×0-20 A con 300 W por canal.
- Tensión: AK-30 con 4×0-300 V (7×0-300 V en el AK3066i), 2×0-600 V entre fases y 3×0-300 V en CC; AK-31 con 4×0-310 V a 124 VA (7×0-310 V a 90 VA en el AK3166i), 2×0-620 V entre fases y 3×0-350 V en CC.
- Precisión: tensión CA < 0,07 % lect. + 0,03 % rango garantizada (0,03 % + 0,01 % típica), corriente CA < 0,15 % lect. + 0,05 % rango garantizada (0,05 % + 0,02 % típica), distorsión < 0,1 % y resolución de 1 mV / 1 mA.
- Frecuencia y fase: el AK-30 genera de 5 a 1000 Hz con < 1 ppm entre 5 y 65 Hz; el AK-31, de CC a 1 kHz (3 kHz en transitorio) con ±1 ppm; resolución de 0,001 Hz y fase de −360° a +360° con resolución de 0,001° y precisión < 0,1° garantizada.

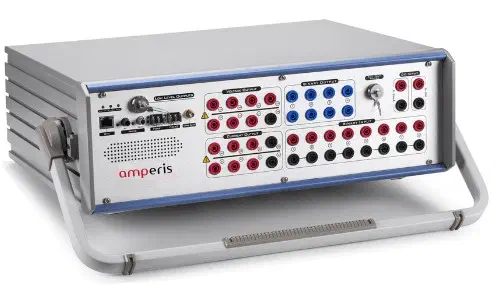

- IEC 61850 y sincronización (AK-31): 2 puertos de fibra 100Base-FX con conector LC, 1310 nm y más de 1 km de alcance, módulos SV y GOOSE opcionales, 13 salidas de bajo nivel de 0-8 V CA y sincronización por GPS (antena SMA), IRIG-B, FT3 e IEEE 1588.
- Entradas, salidas y batería: el AK-30 tiene 8 pares de entradas binarias de 0-400 V CC con resolución < 0,1 ms, 4 pares de salidas de relé de 300 V CA / 4 A, GPS con antena SMA y simulador de batería de 0-300 V / 120 W (0-350 V / 140 W en el AK-31).
- Software: módulos de CA/CC, rampas, sobreintensidad, secuencia de 8 estados, distancia, diferencial, reenganche, sincronizador, reproducción COMTRADE y características de tiempo, con importación y exportación RIO / XRIO, para funciones ANSI 21, 25, 27, 32, 46, 50/51, 59, 67/67N, 79, 81 y 87, entre otras.
- Equipo: alimentación de 100-240 V CA (85-264 V CA o 125-350 V CC), 1500 VA máx.; Ethernet RJ45 de 10/100/1000 Mbit/s; AK-30 de 17,5 kg y 360 × 450 × 140 mm (0 °C a +55 °C); AK-31 de 18 kg y 368 × 375 × 164 mm (−10 °C a +55 °C).
Ventajas
Universal, listo para IEC 61850
Compatible con la norma IEC 61850, con fuentes de tensión independientes, fuentes de corriente y un simulador de alimentación del relé, más una fuente de CC que puede usarse a la vez.
Todas las generaciones de relé
Ensaya todas las generaciones y tipos de relés — corriente, tensión, frecuencia, potencia, impedancia, armónicos y distancia — incluidos los electromecánicos de alta carga con gran demanda de potencia.
Protegido y fiable
Autoprotección completa e indicadores de alarma ante sobrecarga, sobrecalentamiento, cortocircuito, circuito abierto y conexión incorrecta.
Flujo de trabajo probado en campo
Comprobación del cableado de transformadores de corriente, disparo por GPS y control por PC mediante Ethernet RJ45, con importación y exportación RIO / XRIO.
Un modelo para el trabajo
AK3030i, AK3063i y AK3066i cubren de 3×30 a 6×30 A y 450-850 VA; la familia AK-31 añade AK3130i y AK3163i con salidas de 4×310 V / 124 VA.
Aplicaciones
- Ensayo de relés de corriente, tensión, frecuencia, potencia e impedancia.
- Protección de distancia y armónicos, incluidos relés electromecánicos de alta carga.
- Ensayo de subestaciones IEC 61850.
- Ensayo extremo a extremo con sincronización GPS.
Acerca del producto
El AK-30 tiene 10 canales y el AK-31 tiene 13, ambos con una fuente de CC usable a la vez; las fuentes de tensión, las de corriente y el simulador de alimentación del relé son independientes, controlados desde un PC por Ethernet RJ45 con importación y exportación RIO / XRIO, en un diseño robusto y ligero.
Especificaciones técnicas
| Norma | Compatible con IEC 61850 |
| Canales | AK-30: 10 canales; AK-31: 13 canales |
| Salidas de corriente | 3×30 a 6×30 A; 450-850 VA (según modelo) |
| Salidas de tensión | 4×300 V/120 VA o 7×300 V/90 VA; 4×310 V/124 VA (AK-31) |
| Fuente de CC | Independiente, usable simultáneamente |
| Relés ensayados | Corriente, tensión, frecuencia, potencia, impedancia, armónicos, distancia |
| Protección | Sobrecarga, sobrecalentamiento, corto/circuito abierto, mal cableado |
| Sincronización | Ensayo extremo a extremo por GPS |
| Conectividad | Control por PC vía Ethernet RJ45; importación/exportación RIO / XRIO |
| Modelos | AK3030i / AK3063i / AK3066i; AK3130i / AK3163i / AK3166i |
| Precisión CA (garantizada) | Tensión < 0,07 % lect. + 0,03 % rango; corriente < 0,15 % lect. + 0,05 % rango; fase < 0,1° |
| IEC 61850 y sincronización (AK-31) | 2 × 100Base-FX LC, 1310 nm, > 1 km; GPS, IRIG-B, FT3, IEEE 1588 |
| Peso y dimensiones | AK-30: 17,5 kg, 360 × 450 × 140 mm; AK-31: 18 kg, 368 × 375 × 164 mm |
Preguntas frecuentes
¿Qué funciones de protección puede ensayar el AK-30?
Las familias AK-30 y AK-31 ensayan, entre otras, las funciones ANSI 21 (distancia), 25 (sincronismo), 27 y 59 (mínima y máxima tensión), 32 (potencia direccional), 46 (secuencia inversa), 50/51 (sobreintensidad), 67/67N (direccional), 79 (reenganche), 81 (frecuencia) y 87 (diferencial), además de IED IEC 61850 y unidades de fusión.
¿Cuánta corriente puede dar el AK-30 en una sola fase?
Hasta 1×100 A con 1200 VA en los AK3063i y AK3066i y en toda la familia AK-31, y 1×90 A con 1000 VA en el AK3030i. Por canal, cada salida de corriente entrega 450 VA, y en configuración 3×60 A (3×64 A en el AK-31) llega a 850 VA por fase.
¿Es compatible con IEC 61850?
Sí, las familias AK-30 y AK-31 son compatibles con la norma IEC 61850 para el ensayo de subestaciones digitales.
¿Qué diferencia hay entre AK-30 y AK-31?
El AK-30 tiene 10 canales de salida y el AK-31 tiene 13; el AK-31 ofrece además salidas de tensión de 4×310 V / 124 VA.
¿Qué relés puede ensayar?
Todas las generaciones y tipos — corriente, tensión, frecuencia, potencia, impedancia, armónicos y distancia — incluidos los electromecánicos de alta carga.
¿Admite ensayo extremo a extremo?
Sí, con sincronización por GPS y control por PC mediante Ethernet RJ45, además de importación y exportación RIO / XRIO.
¿Cómo está protegido?
Autoprotección completa y alarmas ante sobrecarga, sobrecalentamiento, cortocircuito, circuito abierto y mal cableado.
