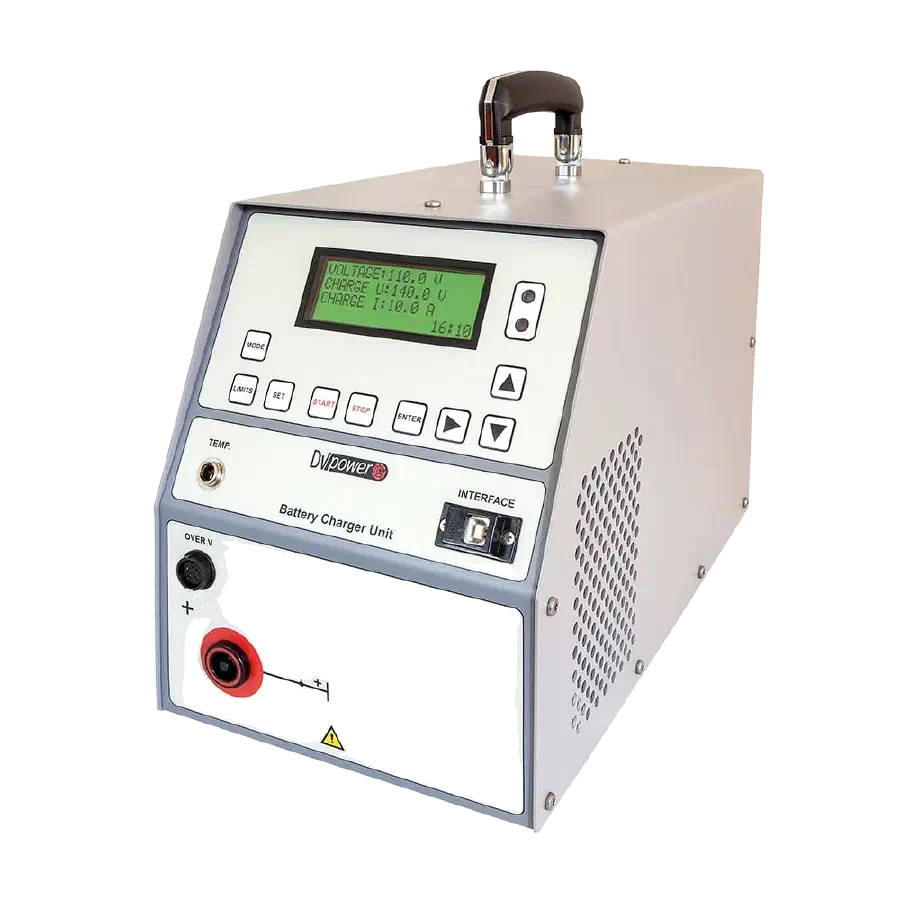

BAC 25A-50L

• Peso leve - apenas 10 kg / 22 Ibs
• Potência máxima do instrumento - até 2,7 Kw
• Gama de voltagem até 300 V DC
• Gama actual até 50 A DC
• Resolução de medição - corrente 0,1 A, tensão 0,1 V
• Dois modos de carregamento disponíveis: UI - corrente constante + tensão constante, UU - tensão constante + tensão constante, com limite de corrente
• Parâmetros ajustáveis de alarme e desligamento para evitar carga excessiva

Descrição do Carregador de Bateria Potente e Portátil Após uma falha de energia, vários objectos de engenharia de energia, tais como centrais eléctricas, devem ser mantidos a funcionar com baterias. É necessário carregar baterias para compensar a sua perda de energia e manter a sua tensão dentro dos limites pré-definidos. Os dispositivos da série BAC são um carregador de baterias portátil utilizado para carregar baterias de chumbo-ácido, Ni-Cd e iões de lítio. Os dispositivos da série BAC destinam-se a suportar o carregador principal de modo a carregar a bateria muito mais rapidamente ou a recarregar rapidamente uma bateria após um teste de descarga. Usando dois modos de carregamento, oferece a possibilidade de manter e recarregar as baterias com uma corrente constante ou uma tensão constante. A série BAC contém dois modelos, dependendo da corrente máxima de carga por diferentes níveis de tensão:

• O modelo BAC25A pode gerar correntes até 25 A, com uma tensão máxima de saída de 300 V (a corrente máxima é de 10 A a 300 V)
• O modelo BAC50L pode gerar correntes até 50 A (para tensões até 50 V), com uma tensão máxima de saída de 60 V (a corrente máxima é de 30 A a 60 V) Além disso, os dispositivos da série BAC estão equipados com protecção térmica, sobrecorrente, e sobretensão ou subtensão. O visor fornecido permite aos utilizadores ler toda a informação relevante durante um processo de carga e ajustar a corrente de carga, tempo de carga, etc.

Além disso, os dispositivos da série BAC estão equipados com protecção térmica, sobrecorrente, e sobretensão ou subtensão.

O visor fornecido permite aos utilizadores ler toda a informação relevante durante um processo de carregamento e ajustar a corrente de carregamento, o tempo de carregamento, etc.

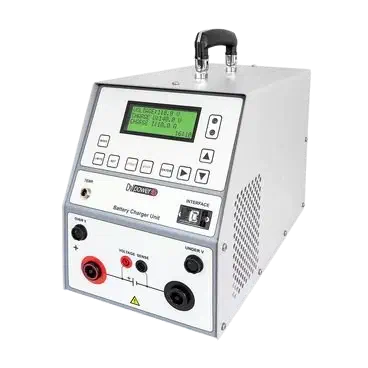

Vantagens e características

1. Visualização - Os valores da tensão de saída, corrente e outras informações sobre o estado de funcionamento são apresentados no ecrã LCD.
2. Teclado - utilizado para controlar e operar o instrumento.
3. Estado indicativo dos díodos LED
4. Conector de sonda PT100 para medição da temperatura ambiente.
5. Interface USB para PC.
6. Terminal de alarme de sobretensão - utilizado para accionar o alarme externo.
7. Terminal de alarme de subtensão - utilizado para accionar o alarme externo.
8. Terminais sensores de corrente e tensão - ligação dos cabos sensores de corrente e tensão.

Exemplo de aplicação

A aplicação típica é carregar baterias que servem como fonte de alimentação de reserva:

• Centrais eléctricas
• Sistemas de excitação de geradores
• Subestações
• Sistemas de protecção e controlo
• Cordas de bateria da UPS

Os dispositivos da série BAC são ligados a uma bateria de teste utilizando os cabos de corrente. Os cabos detectores de tensão podem ser utilizados opcionalmente. O passo seguinte é definir os níveis de alarme de corrente e tensão. Após iniciar o processo de carga, os dispositivos da série BAC mantêm constante o nível de corrente ou tensão, dependendo do modo de carga seleccionado. Ao aplicar o modo de carga IU, a bateria é carregada com uma corrente constante. A tensão aumenta para um nível próximo da tensão final (tensão de reforço), o dispositivo muda para um modo de tensão constante (tensão flutuante) e a corrente começa a diminuir. O corte ocorre quando um valor de corrente mínimo pré-determinado, que indica uma carga completa, é atingido. Ao optar pelo modo de carga UU, a bateria será carregada sob uma tensão constante. Se a corrente da bateria se tornar maior do que o limite de corrente definido, o carregador passará para um modo de corrente constante e continuará a carregar com corrente constante que é igual ao limite de corrente especificado.

Caso contrário, o carregador continua a carregar sob a tensão constante seleccionada, a corrente diminuirá ao longo do tempo até atingir um valor mínimo pré-determinado. Neste momento, o carregador passará para uma fase de carga flutuante e diminuirá para uma voltagem flutuante seleccionada.

Série BAC - modelos

BAC 25A

• Aplicável a tensões das baterias de 10 - 300 V DC
• Peso - 10 kg (22 lbs)
• Potência máxima do instrumento - até 2,7 kW
• Gama actual - até 25 A

BAC 50L

• Aplicável a tensões das baterias de 1 V - 60 V DC
• Peso - 10 kg (22 lbs)
• Potência máxima do instrumento - até 2,5 kW
• Gama actual - até 50 A
