Sichere Entladung von Batteriepaketen vor dem Recycling, zwei gleichzeitig, in einem 10-Fuß-Container

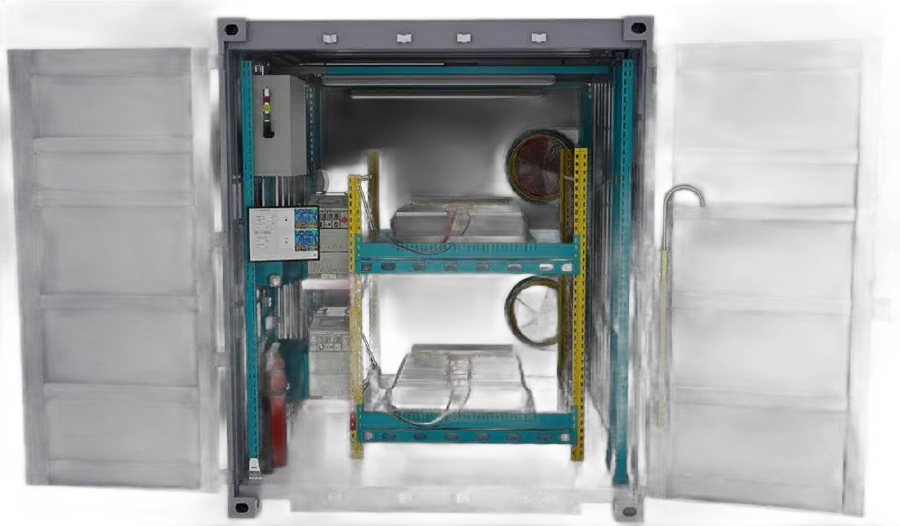

Bevor ein Batteriepaket zerlegt oder recycelt wird, muss seine Restenergie kontrolliert entnommen werden, abseits der Arbeitsbereiche und unter Überwachung von Temperatur und Gasen. Das BDCS vereint all das in einem 10-Fuß-Seecontainer: Zwei Einheiten BLU700C mit je bis zu 260 A und 42,0 kW entladen gleichzeitig zwei Pakete auf einem zweistöckigen Gestell, während eine zentrale PLC zwei Wärmebildkameras, einen Gassensor und den Nothalt überwacht, die Entladung bei Bedarf anhält und die optischen und akustischen Alarme auslöst.
Eckdaten des BDCS
- Container: das BDCS belegt einen 10-Fuß-Container mit 2991 × 2438 × 2591 mm und etwa 900 kg, der im Freien arbeitet und sich wie jeder Standardcontainer transportieren lässt.
- Entladung: 2 gleichzeitig arbeitende Einheiten BLU700C mit je bis zu 260 A und 42,0 kW, von der zentralen Steuerung geführt; Anzahl und Leistung der Einheiten kundenspezifisch anpassbar.
- Messung: Spannung von 0 bis 705 V DC mit ±0,5 % vom Messwert ±0,1 V und Strom von 0 bis 300 A DC mit ±0,5 % vom Messwert ±0,2 A (Einheit BLU700C, bei +25 °C).
- Batteriegestell: zwei Ebenen mit Böden von 1325 × 1100 mm und einer Tragfähigkeit von 1000 kg, für zwei Batteriepakete.
- Sicherheit: zentrale PLC, die die Signale des Industrierechners, zweier Wärmebildkameras, des Gasdetektionssensors und des Nothalt-Tasters erfasst, die Entladung anhält und zwei Signalsäulen mit optischer und akustischer Warnung auslöst.
- Thermische Überwachung: der Bediener legt die Grenztemperatur fest; messen die Kameras einen höheren Wert, hält das BDCS die Prüfung automatisch an; die Bilder beider Kameras laufen live auf dem 15-Zoll-Display des Industrierechners.
- Umgebung: Betrieb von -20 bis +40 °C, Lagerung und Transport von -20 bis +70 °C, relative Luftfeuchte bis 95 % nicht kondensierend, integrierte Belüftung und Spitzenleistungsaufnahme von etwa 3500 W.
Vorteile
Die Entladung findet außerhalb der Werkstatt statt
In einem geschlossenen Container untergebracht, läuft der Prozess im Freien ab, abseits der Arbeitsbereiche, und das gesamte System lässt sich wie jeder Standardcontainer transportieren oder umsetzen.
Zwei Batteriepakete gleichzeitig
Das zweistöckige Gestell mit Böden von 1325 × 1100 mm und einer Tragfähigkeit von 1000 kg nimmt zwei Pakete auf, die von zwei Einheiten BLU700C mit je bis zu 260 A und 42,0 kW gleichzeitig entladen werden.
Thermische Überwachung mit automatischem Halt
Zwei eingebaute Wärmebildkameras verfolgen den Prozess; überschreitet die Temperatur den vom Bediener eingestellten Wert, bricht die Entladung selbsttätig ab, und die Signalsäulen warnen optisch und akustisch.
Sicherheit durch eine PLC koordiniert
Die zentrale Steuerung erfasst die Signale der Kameras, des Gasdetektionssensors und des Nothalt-Tasters und reagiert, indem sie den Prozess anhält, wann immer es erforderlich ist.
Bedienung über einen einzigen Bildschirm
Ein Industrierechner mit 15-Zoll-Display bündelt die Einstellung der Entladeparameter und die Live-Bilder der beiden Wärmebildkameras.
Anwendungen
- Entladen von Batteriepaketen vor dem Recycling, mit kontrollierter Entnahme der Restenergie.
- Behandlung von Batteriepaketen aus Elektrofahrzeugen und stationären Anlagen am Lebensende.
- Recyclinganlagen und Entsorgungsbetriebe, die einen dokumentierten, sicheren und wiederholbaren Prozess brauchen.
- Vorbereitung von Batterien für Transport oder Lagerung mit reduziertem Energieinhalt.
Über das Produkt
Der Container misst 2991 × 2438 × 2591 mm und wiegt etwa 900 kg. Die Entladeeinheiten messen Spannung von 0 bis 705 V DC und Strom von 0 bis 300 A DC mit einer Genauigkeit von ±0,5 % vom Messwert; die Spitzenleistungsaufnahme des Systems liegt bei etwa 3500 W. Die Anlage arbeitet von -20 bis +40 °C bei einer Luftfeuchte bis 95 %, nicht kondensierend, während die integrierte Belüftung die bei der Entladung entstehende Wärme abführt.
Die Grundausführung kann an die Anforderungen jedes Kunden angepasst werden, sowohl in der Anzahl der Einheiten als auch in ihrer Leistung. Verfügbares Zubehör: zusätzliche Entladeeinheiten der Baureihe BLU-C, Nullspannungs-Entlademodule und Anschlusskabel.
Technische Daten
| Container | 10 Fuß; 2991 × 2438 × 2591 mm |
| Gesamtgewicht | Etwa 900 kg |
| Entladeeinheiten | 2 × BLU700C, von der zentralen Steuerung geführt |
| Maximaler Strom und Leistung | 260 A und 42,0 kW je Einheit |
| Spannungsmessung | 0 bis 705 V DC; ±0,5 % vom Messwert ±0,1 V |
| Strommessung | 0 bis 300 A DC; ±0,5 % vom Messwert ±0,2 A |
| Batteriegestell | 2 Ebenen; Böden 1325 × 1100 mm; 1000 kg |
| Betriebstemperatur | -20 bis +40 °C; Luftfeuchte bis 95 % |
| Sicherheit | Zwei Wärmebildkameras mit automatischer Abschaltung, Gassensor, Nothalt-Taster und zwei Signalsäulen |
| Leistungsaufnahme des Systems | Etwa 3500 W Spitze |
| Lagerung und Transport | -20 bis +70 °C; Luftfeuchte bis 95 %, nicht kondensierend |
Häufige Fragen
Welche Entladeleistung hat das BDCS?
Die Grundausführung des BDCS umfasst zwei gleichzeitig arbeitende Einheiten BLU700C mit je bis zu 260 A und 42,0 kW, mit Messung von 0 bis 705 V DC und 0 bis 300 A DC bei einer Genauigkeit von ±0,5 % vom Messwert. Anzahl und Leistung der Einheiten lassen sich an die Anforderungen des Kunden anpassen.
Welche Größe von Batteriepaketen nimmt das BDCS auf?
Das innere Gestell hat zwei Ebenen mit Böden von 1325 × 1100 mm und eine Tragfähigkeit von 1000 kg; auf jeder Ebene findet ein Paket Platz, und beide werden gleichzeitig entladen.
Warum müssen Batterien vor dem Recycling entladen werden?
Weil die Pakete Restenergie behalten, die beim Zerlegen Brände oder Lichtbögen verursachen kann; wird sie kontrolliert entnommen, sind die folgenden Schritte sicher.
Kann die Anlage im Freien arbeiten?
Ja. Das System ist dafür ausgelegt, im Freien in seinem 10-Fuß-Container zu arbeiten, von -20 bis +40 °C.
Wie wird die Temperatur des Pakets überwacht?
Zwei Wärmebildkameras verfolgen die Entladung; sobald der eingestellte Temperaturwert überschritten wird, hält der Prozess automatisch an.
Was geschieht, wenn im Container Gas frei wird?
Der Gasdetektionssensor meldet es der PLC, die die optischen und akustischen Alarme auslöst und die Entladung anhält.
Lässt sich die Konfiguration anpassen?
Ja. Die Grundausführung mit zwei Einheiten BLU700C kann in Anzahl und Leistung der Einheiten an die Anforderungen des Kunden angepasst werden.
