Descarga segura de paquetes de baterías antes del reciclaje, dos a la vez, en un contenedor de 10 pies
Antes de desmontar o reciclar un paquete de baterías hay que extraer su energía residual de forma controlada, fuera de las zonas de trabajo y con vigilancia de temperatura y gases. El BDCS reúne todo ello en un contenedor marítimo de 10 pies: dos unidades BLU700C de hasta 260 A y 42,0 kW cada una descargan a la vez dos paquetes colocados en un bastidor de dos niveles, mientras un PLC central vigila dos cámaras térmicas, un sensor de gases y la seta de emergencia, detiene la descarga cuando hace falta y activa las alarmas visuales y acústicas.
Datos clave del BDCS

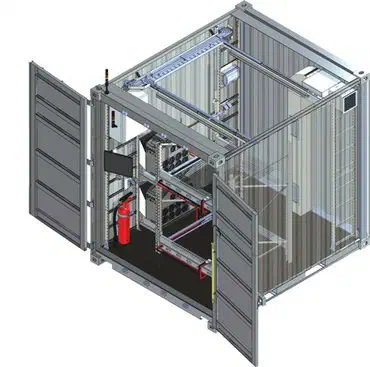

- Contenedor: el BDCS ocupa un contenedor de 10 pies de 2991 × 2438 × 2591 mm y unos 900 kg, que trabaja en el exterior y se traslada como cualquier contenedor estándar.
- Descarga: 2 unidades BLU700C simultáneas, de hasta 260 A y 42,0 kW cada una, gobernadas por el control central; número y potencia de las unidades ajustables a cada cliente.
- Medida: tensión de 0 a 705 V CC con ±0,5 % de la lectura ±0,1 V y corriente de 0 a 300 A CC con ±0,5 % de la lectura ±0,2 A (unidad BLU700C, a +25 °C).
- Bastidor portabaterías: dos niveles con estantes de 1325 × 1100 mm y capacidad de carga de 1000 kg, para dos paquetes de baterías.
- Seguridad: PLC central que recoge las entradas del ordenador industrial, de dos cámaras térmicas, del sensor de detección de gases y de la seta de emergencia, detiene la descarga y activa dos torres de alarma con señal visual y acústica.
- Vigilancia térmica: el operador fija la temperatura límite y, si las cámaras miden un valor superior, el BDCS detiene el ensayo automáticamente; la imagen de ambas cámaras se sigue en directo en la pantalla de 15 pulgadas del ordenador industrial.
- Entorno: trabajo de -20 a +40 °C, almacenamiento y transporte de -20 a +70 °C, humedad relativa hasta el 95 % sin condensación, ventilación integrada y consumo de unos 3500 W de pico.
Ventajas
La descarga se hace fuera de la nave
Al ocupar un contenedor cerrado, el proceso se realiza en el exterior, lejos de las zonas de trabajo, y el conjunto se traslada o se reubica como cualquier contenedor estándar.
Dos paquetes de baterías a la vez
El bastidor interior de dos niveles, con estantes de 1325 × 1100 mm y 1000 kg de capacidad, admite dos paquetes que se descargan simultáneamente con sendas unidades BLU700C de hasta 260 A y 42,0 kW cada una.
Vigilancia térmica con corte automático
Dos cámaras térmicas integradas siguen el proceso; si la temperatura supera el valor fijado por el operador, la descarga se detiene sola y las torres de alarma avisan con señal visual y acústica.
Seguridad coordinada por PLC
El control central recoge las entradas de las cámaras, del sensor de detección de gases y de la seta de emergencia, y reacciona deteniendo el proceso cuando lo considera necesario.
Manejo desde una sola pantalla
Un ordenador industrial con pantalla de 15 pulgadas concentra la configuración de los parámetros de descarga y la imagen en directo de las dos cámaras térmicas.
Aplicaciones
- Descarga de paquetes de baterías antes de su reciclaje, extrayendo la energía residual de forma controlada.
- Gestión del final de vida de baterías de vehículos eléctricos y de sistemas estacionarios.
- Plantas de reciclaje y gestores de residuos que necesitan un proceso documentado, seguro y repetible.
- Preparación de baterías para su transporte o almacenamiento con niveles de energía reducidos.
Acerca del producto
El contenedor mide 2991 × 2438 × 2591 mm y pesa unos 900 kg. Las unidades de descarga miden la tensión de 0 a 705 V CC y la corriente de 0 a 300 A CC con una exactitud del ±0,5 % de la lectura, y el consumo de pico del sistema ronda los 3500 W.
El diseño principal puede adaptarse a las necesidades de cada cliente, tanto en el número de unidades como en su potencia. Accesorios disponibles: unidades de descarga adicionales de la serie BLU-C, módulos de descarga a tensión cero y cables de conexión.
Especificaciones técnicas
| Contenedor | 10 pies; 2991 × 2438 × 2591 mm |
| Peso total | Unos 900 kg |
| Unidades de descarga | 2 × BLU700C, gobernadas por el control central |
| Corriente y potencia máximas | 260 A y 42,0 kW por unidad |
| Medida de tensión | 0 a 705 V CC; ±0,5 % de la lectura ±0,1 V |
| Medida de corriente | 0 a 300 A CC; ±0,5 % de la lectura ±0,2 A |
| Bastidor portabaterías | 2 niveles; estantes de 1325 × 1100 mm; 1000 kg |
| Temperatura de trabajo | -20 a +40 °C; humedad hasta el 95 % |
| Seguridad | Dos cámaras térmicas con corte automático, sensor de gases, seta de emergencia y dos torres de alarma |
| Consumo del sistema | Unos 3500 W de pico |
| Almacenamiento y transporte | -20 a +70 °C; humedad hasta el 95 % sin condensación |
Preguntas frecuentes
¿Cuánta potencia de descarga tiene el BDCS?
El diseño principal del BDCS lleva dos unidades BLU700C que trabajan a la vez, cada una de hasta 260 A y 42,0 kW, con medida de 0 a 705 V CC y de 0 a 300 A CC con una exactitud del ±0,5 % de la lectura. El número y la potencia de las unidades se pueden ajustar a las necesidades del cliente.
¿Qué tamaño de paquete de baterías admite el BDCS?
El bastidor interior tiene dos niveles con estantes de 1325 × 1100 mm y una capacidad de carga de 1000 kg, de modo que cabe un paquete en cada nivel y los dos se descargan simultáneamente.
¿Por qué hay que descargar las baterías antes del reciclaje?
Porque los paquetes conservan energía residual que puede provocar incendios o arcos durante el desmontaje; extraerla de forma controlada hace seguras las etapas posteriores.
¿Puede trabajar a la intemperie?
Sí. El sistema está pensado para operar en el exterior dentro de su contenedor de 10 pies, de -20 a +40 °C.
¿Cómo se vigila la temperatura de los paquetes?
Dos cámaras térmicas siguen la descarga; al superarse el valor de temperatura configurado, el proceso se detiene automáticamente.
¿Qué ocurre si se libera gas dentro del contenedor?
El sensor de detección de gases informa al PLC, que activa las alarmas visuales y acústicas y detiene la descarga.
¿Se puede adaptar la configuración?
Sí. El diseño principal, con dos unidades BLU700C, puede ajustarse en número y potencia de unidades según las necesidades del cliente.
