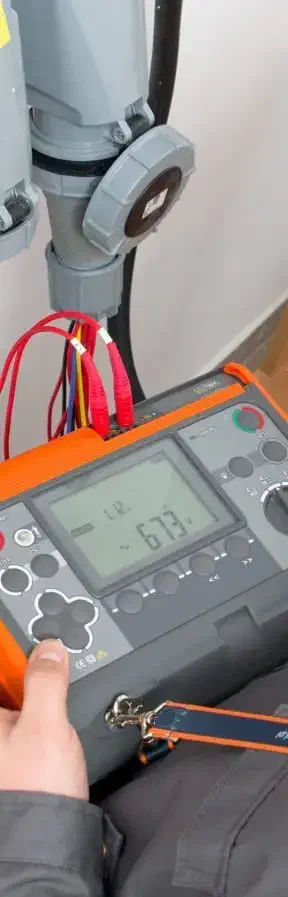

Impédancemètre de boucle de court-circuit avec résolution de 0,01 Ω
Pour vérifier la protection contre les chocs électriques et les courts-circuits sur les réseaux basse tension jusqu'à 400/690 V, il faut mesurer l'impédance de la boucle de défaut et connaître le courant de court-circuit présumé sans mettre les circuits hors service. L'AMZC-306 mesure ZL-PE, ZL-N et ZL-L de 0,13 à 1999 Ω selon IEC 61557 avec une résolution de 0,01 Ω et ±(5 % v.m. + 3 chiffres), avec un courant d'essai jusqu'à 36,7 A sous 690 V ; il affiche le courant de court-circuit présumé de 0,055 A à 69,0 kA, mesure sans déclencher les DDR de 30 mA ou plus dès 0,43 Ω et travaille sur huit réseaux nominaux avec une plage de 100 à 750 V.
Données clés de l'AMZC-306
- Impédance de boucle : ZL-PE, ZL-N et ZL-L de 0,13 à 1999 Ω selon IEC 61557 (cordons de 1,2 m), résolution de 0,01 Ω, ±(5 % v.m. + 3 chiffres) jusqu'à 19,99 Ω et ±(4 % v.m. + 3 chiffres) au-delà.
- Réseaux : 110/190, 115/200, 127/220, 220/380, 230/400, 240/415, 290/500 et 400/690 V ; l'AMZC-306 travaille de 100 à 440 V en ZL-PE et ZL-N et de 100 à 750 V en ZL-L, à 45-65 Hz.
- Courant d'essai : au maximum 36,7 A (10 ms) sous 690 V, 24,5 A sous 230 V, 21,3 A sous 400 V et 12,2 A sous 115 V.
- Sans déclenchement des DDR : mode ZL-PE RCD dès 0,43 Ω, sans déclencher les dispositifs différentiels de IΔn ≥ 30 mA, de 100 à 440 V et avec ±(6 % v.m. + 10 chiffres) jusqu'à 19,99 Ω.
- Courant de court-circuit : affiché de 0,055 A à 69,0 kA (jusqu'à 40,0 kA en mode RCD), avec RS et XS pour ZS < 200 Ω à ±(5 % + 5 chiffres) de la valeur de ZS.
- Tension : 0 à 750 V, avec une résolution de 0,1 V et ±(2 % v.m. + 4 chiffres) jusqu'à 249,9 V, et alarme de surtension.
- Alimentation et mémoire : l'AMZC-306 fonctionne avec quatre piles LR14 ou un accumulateur NiMH de 4,8 V, réalise plus de 5000 mesures sur piles alcalines, s'éteint après 300 s et garde 990 cellules déchargées par USB.
- Sécurité : CAT IV 600 V (CAT III 1000 V) avec double isolement, IP54, 0 à +45 °C, 288 × 223 × 75 mm et environ 2 kg.
Avantages
Une résolution de 0,01 Ω
Impédance de boucle de 0,13 à 1999 Ω selon IEC 61557 avec une résolution de 0,01 Ω et une mesure à courant élevé jusqu'à 36,7 A (10 ms sous 690 V), en séparant les composantes résistive et réactive de la boucle.
Tous les réseaux BT couverts
Mesures dans les installations de 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V et 400/690 V, sur une plage de tension de 100 à 750 V à 45-65 Hz.
Pas de déclenchements intempestifs
Le mode ZL-PE RCD mesure la boucle sans déclencher les dispositifs différentiels de plus de 30 mA, de 0,43 à 1999 Ω dans la plage de 100 à 440 V.
Des connexions sûres et vérifiées
Une électrode de contact vérifie la bonne connexion de la borne PE, la mesure continue lorsque L et N sont inversés et une alarme de surtension protège l'opérateur.
Une autonomie de terrain
Quatre piles LR14 alcalines ou NiMH assurent plus de 5000 mesures, avec arrêt automatique après 300 secondes, une mémoire de 990 cellules (3500 entrées) et le transfert USB vers le PC.
Applications
- Vérification de la protection contre les chocs électriques en BT.
- Mesures de la boucle de défaut dans les réseaux industriels jusqu'à 690 V.
- Circuits protégés par dispositifs différentiels résiduels.
- Calcul des courants de court-circuit présumés dans les tableaux de distribution.
- Inspections périodiques avec résultats documentés.
À propos du produit
L'AMZC-306 est classé CAT IV 600 V (CAT III 1000 V) avec double isolement et protection IP54 et pèse 2 kg ; il est livré avec l'adaptateur UNI-SCHUKO, cordons d'essai de 1,2 m, pointes de touche, pinces crocodiles, housse, câble USB, harnais, accumulateur NiMH, adaptateur d'alimentation Z7 et certificat d'étalonnage, avec en option des cordons de 5 à 20 m et des adaptateurs de prise triphasée.
Spécifications techniques
| Impédance de boucle | ZL-PE, ZL-N, ZL-L ; résolution 0,01 Ω |
| Plage de mesure | 0,13-1999 Ω (cordons de 1,2 m) selon IEC 61557 |
| Précision | ±(5 % v.m. + 3 chiffres) jusqu'à 19,99 Ω ; ±(4 % + 3 chiffres) au-delà |
| Mode RCD | Sans déclencher les DDR >30 mA ; 0,43-1999 Ω ; 100-440 V |
| Réseaux | De 110/190 V à 400/690 V ; plage 100-750 V ; 45-65 Hz |
| Courant de court-circuit | Calculé pour la tension nominale ; composantes R et X |
| Mesure de tension | 0-750 V ; résolution de 0,1 V jusqu'à 250 V |
| Mémoire et interface | 990 cellules (3500 entrées) ; USB |
| Alimentation | 4 piles LR14 alcalines ou NiMH ; >5000 mesures |
| Sécurité | CAT IV 600 V (CAT III 1000 V) ; IP54 |
| Conditions de travail | 0 à +45 °C ; humidité 20-80 % |
| Dimensions et poids | 288 × 223 × 75 mm ; 2 kg |
| Courant d'essai | Max. 36,7 A (10 ms) sous 690 V ; 24,5 A sous 230 V |
| Courant de court-circuit affiché | 0,055 A…69,0 kA (mode RCD : jusqu'à 40,0 kA) |
| Plage selon les cordons | Dès 0,13 Ω (1,2 m), 0,17 Ω (5 m), 0,21 Ω (10 m), 0,29 Ω (20 m), 0,19 Ω (WS-01, WS-05) |
Questions fréquentes
Jusqu'à quel courant de court-circuit l'AMZC-306 peut-il afficher ?
L'AMZC-306 calcule le courant de court-circuit présumé à partir de l'impédance mesurée et de la tension nominale et l'affiche de 0,055 A à 69,0 kA ; en mode sans déclenchement des DDR, jusqu'à 40,0 kA. Mesuré selon EN 61557, il convient aux installations avec des courants de défaut jusqu'à 5,3 kA.
Fonctionne-t-il sur piles ou sur accumulateur rechargeable ?
Les deux. L'AMZC-306 accepte quatre piles alcalines LR14 (C), qui permettent plus de 5000 mesures, ou l'accumulateur NiMH de 4,8 V fourni avec l'appareil, rechargé avec un adaptateur de 100 à 240 V et 50-60 Hz ; la charge démarre à des températures de +10 à +40 °C.
Peut-il mesurer sans déclencher le différentiel ?
Oui. Le mode ZL-PE RCD mesure l'impédance de boucle sans déclencher les dispositifs différentiels de plus de 30 mA.
Quels réseaux couvre-t-il ?
Les installations de 110/190 V à 400/690 V, avec une plage de tension de mesure de 100 à 750 V à 45-65 Hz.
Calcule-t-il le courant de court-circuit ?
Oui. Il calcule le courant de court-circuit présumé pour la tension nominale et affiche les composantes résistive et réactive de la boucle.
Quels accessoires sont inclus ?
L'adaptateur UNI-SCHUKO, cordons d'essai de 1,2 m, pointes de touche, pinces crocodiles, housse, câble USB, harnais, accumulateur NiMH, adaptateur d'alimentation Z7 et un certificat d'étalonnage.
Combien de temps durent les piles ?
Plus de 5000 mesures avec un jeu de piles alcalines LR14, aidées par l'arrêt automatique après 300 secondes.
