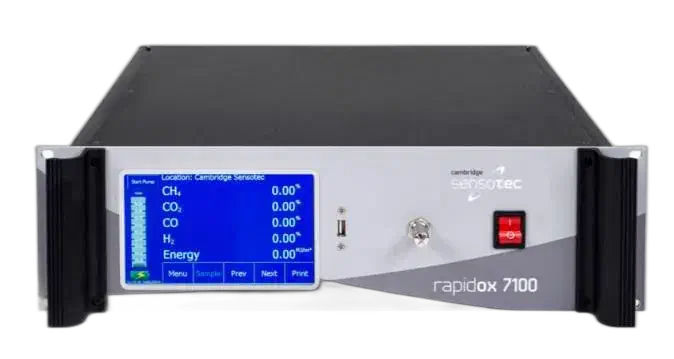

Pour surveiller en continu la composition du biogaz, du syngaz ou d'autres gaz de procédé et transmettre les mesures à un automate ou à un SCADA, il faut un analyseur multigaz à poste fixe doté de sorties analogiques, de communications industrielles et d'un enregistrement intégré. Le Rapidox 7100 mesure jusqu'à sept gaz à la fois, avec des plages de 0-10 ppm à 0-100 % et une résolution de 0,01 ppm / 0,01 %, calcule le pouvoir calorifique en temps réel et transmet les données par sorties 0-10 V et 4-20 mA, relais d'alarme programmables et RS232/RS485 avec Modbus RTU/Ethernet, en boîtier rack 19 pouces ou version de table de 6,5 kg.
Données clés du Rapidox 7100
- Gaz : jusqu'à 7 simultanément parmi une matrice comprenant O2, CO2, CH4, H2O, CO, Cl2, NO, NO2, N2O, C2H4, O3, H2S, He/H2, NH3, SO2 et SF6, plus un thermocouple de type K ; plages de 0-10 ppm à 0-100 %.
- Technologies de capteur : O2 à zircone ou électrochimique, infrarouge, diode laser accordable (TLD) pour CH4, capacitif pour l'humidité, conductivité thermique (TCD) pour H2/He et capteurs électrochimiques pour les gaz toxiques.
- Configuration syngaz : H2 par TCD avec correction du gaz de fond, CO et CO2 par infrarouge, CH4 par TLD et O2 électrochimique, tous à ±1 % de la pleine échelle avec une résolution de 0,1 % (0,01 % pour O2).
- Configuration biogaz : CH4 et CO2 de 0 à 100 % par infrarouge, O2 de 0 à 30 % et H2S de 0-2 000 ou 0-10 000 ppm, avec calcul du pouvoir calorifique.
- Intégration : sorties linéaires programmables 0-10 V et 4-20 mA, relais d'alarme programmables, RS232 (RS485 en option) et Modbus RTU/Ethernet.
- Prélèvement : mode fixe ou continu, mesure en 2-4 min environ après 3-4 min de préchauffage, pompe de 0-1 l/min sélectionnable et entrée maximale de 50 °C et 10 bar (relative).
- Données et étalonnage : 4 Go internes pour environ un an de surveillance continue, téléchargement compatible Excel par USB et étalonnage du zéro et de la sensibilité par l'utilisateur avec deux gaz sélectionnables.
- Format : rack 19 pouces (132 × 482 × 365 mm) ou version de table (180 × 570 × 345 mm), 6,5 kg, alimentation 90-260 V CA, 50/60 Hz.
Avantages
Jusqu'à sept gaz sans interférences croisées
Les capteurs de haute précision sont étalonnés individuellement pour éviter les interférences croisées avec le gaz de procédé environnant ; lorsque nécessaire, le circuit de mesure intègre des arrête-flammes.
Conçu pour l'installation permanente
L'analyseur est fourni en boîtier pour rack 19 pouces ou en version de table, fonctionne sur tout réseau électrique mondial (90-260 V CA) et offre des modes d'échantillonnage fixe ou continu.
Intégration directe aux systèmes de contrôle
Les relais d'alarme programmables, les sorties analogiques linéaires (0-10 V et 4-20 mA) et les communications RS232/RS485 avec Modbus RTU/Ethernet permettent d'amener les mesures vers les systèmes SCADA et les automates.
Un an de données à bord
Toutes les mesures sont enregistrées en continu : la mémoire interne de 4 Go couvre environ un an de surveillance, avec téléchargement compatible Excel par clé USB.
Pouvoir calorifique en temps réel
Avec le biogaz, le syngaz et d'autres gaz à contenu énergétique, un calcul thermodynamique affiche le pouvoir calorifique à l'écran avec la composition.
Applications
- Analyse du biogaz, du syngaz et de la production d'hydrogène.
- Boîtes à gants et inertage au gaz.
- Traitement thermique des métaux et procédés de fabrication.
- Analyse de gaz médicaux, de l'industrie alimentaire et de la recherche.
À propos du produit
Le Rapidox 7100 est un analyseur multigaz modulaire pour service continu : la combinaison de capteurs se spécifie à la commande à partir d'une matrice couvrant O2, CO, CO2, O3, H2O, H2, H2S, NO, NO2, N2O, SO2, Cl2, CH4, C2H4 et SF6, entre autres. Un écran tactile couleur de 7 pouces, l'interface multilingue et la protection par mot de passe complètent l'appareil.
Accessoires disponibles : kit d'étalonnage, service d'étalonnage, système d'échantillonnage multiplex, sac de récupération de gaz, filtres à gaz, imprimante thermique et convertisseur RS232-USB.
Spécifications techniques
| Gaz mesurés | Jusqu'à 7 simultanément |
| Format | Rack 19 pouces (132 × 482 × 365 mm) ou table (180 × 570 × 345 mm) |
| Sorties analogiques | 0-10 V et 4-20 mA, programmables |
| Communications | RS232 (RS485 en option) ; Modbus RTU/Ethernet |
| Alarmes | Circuits à relais programmables |
| Données | 4 Go internes ; téléchargement compatible Excel par USB |
| Écran | Tactile couleur de 7 pouces (180 mm) ; résolution 0,01 ppm / 0,01 % |
| Alimentation | 90-260 V CA, 50/60 Hz ; poids 6,5 kg |
| Configuration syngaz | H2 (TCD), CO et CO2 (IR), CH4 (TLD), O2 ; ±1 % P.E. |
| Temps de mesure | 2-4 min environ ; préchauffage 3-4 min à 20 °C |
| Raccords et conditions d'entrée | Rectus 4 mm DI / 6 mm DE ou Swagelok, à l'arrière ; max. 50 °C et 10 bar (relative) |
Questions fréquentes
Quelle précision le Rapidox 7100 offre-t-il pour l'analyse du syngaz ?
Configuré pour le syngaz, le Rapidox 7100 mesure H2 par conductivité thermique avec correction du gaz de fond, CO et CO2 par infrarouge, CH4 par diode laser accordable et O2 par capteur électrochimique, tous à ±1 % de la pleine échelle avec une résolution de 0,1 % (0,01 % pour O2), et calcule le pouvoir calorifique du gaz.
Peut-il être installé à l'extérieur ou en zone dangereuse ?
La version rack 19 pouces du Rapidox 7100 peut être logée dans une enveloppe adaptée à un usage extérieur ou en zone dangereuse. L'analyseur accepte des échantillons jusqu'à 50 °C et 10 bar (relative) et s'alimente en 90-260 V CA, 50/60 Hz.
Quels formats de montage existent ?
Boîtier pour rack 19 pouces, pour bâtis d'essai standard, et version de table avec poignée de transport.
Comment se raccorde-t-il à un système de contrôle ?
Par alarmes à relais programmables, sorties linéaires 0-10 V et 4-20 mA et communications RS232/RS485 avec Modbus RTU/Ethernet.
Quels gaz peuvent être configurés ?
Jusqu'à sept parmi une matrice de capteurs incluant O2, CO, CO2, H2, H2S, CH4, SO2, Cl2, N2O et SF6, entre autres ; la sensibilité croisée limite certaines combinaisons.
A-t-il besoin d'une pompe ?
Une pompe en option (0-1 l/min) aspire les échantillons des sources à pression atmosphérique ou inférieure ; les sources sous pression traversent directement l'analyseur.
