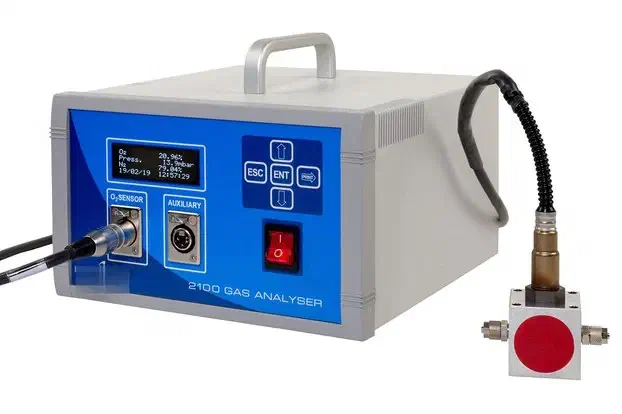

Lorsque l'oxygène doit être mesuré dans le procédé lui-même —un four, une chambre à vide ou une ligne de gaz chaud— il faut un analyseur à capteur déporté plutôt qu'un appareil qui prélève l'échantillon. Le Rapidox 2100 place son capteur à zircone sur câble jusqu'à 25 m de l'instrument, dans des gaz jusqu'à 650 °C, et mesure de 10E-20 ppm à 30 % d'O2 avec ±1 % de la concentration réelle ou 0,5 ppm, en atteignant 90 % de la lecture en 4 s environ ; un thermocouple type K de série lit en même temps la température de l'échantillon.
Données clés du Rapidox 2100
- Mesure d'oxygène : capteur à zircone de 10E-20 ppm à 30 % d'O2, précision de ±1 % de la concentration réelle ou 0,5 ppm (la plus grande des deux), réponse à 90 % en 4 s environ et durée de vie supérieure à 17 500 h.
- Capteur dans le procédé : câble haute température de 2 m, blindé et à connecteur rapide, prolongeable jusqu'à 25 m ; gaz jusqu'à 650 °C, pression de service jusqu'à 10 bar (200 bar d'éclatement) et étanchéité au vide en dessous de 10E-4 Torr.
- Échantillon : débit de 0,1 à 4 L/min (1 L/min recommandé), gaz statique ou vide également admis.
- Alternative électrochimique : pour les niveaux élevés d'oxygène, jusqu'à 100 % d'O2, ou les échantillons contenant COV, gaz inflammables, CO, H2 ou He.
- Mesures auxiliaires : thermocouple type K 0-1250 °C, ±1 °C, de série ; capteurs optionnels de pression (vide de −1 à 0 bar, 0-5 et 0-10 bar relatifs) et de H2O (point de rosée de −100 °C à +20 °C), tous deux sur câble de 2 m.
- Alarmes et sorties : relais d'alarme haute et basse programmables, sorties configurables 0-5 V (charge min. 5 kΩ) et 4-20 mA (charge max. 500 Ω), RS232 (RS485 en option) et Modbus RTU/Ethernet.
- Installation : 250 × 263 × 150 mm et 3,5 kg avec capteur, montage en panneau de 300 mm × 4U ou coffret mural IP65, afficheur OLED de 20 × 4 caractères, préchauffage de 60 s à 20 °C et alimentation 90-260 V CA, 30 W au maximum.
- Conformité : certification UL/ETL UL-61010-1 et directive CEM 2004/108/CE ; fonctionnement de 5 °C à 35 °C et de 900 à 1100 mbar absolus.
Avantages
Le capteur va au procédé
Le capteur à zircone se place sur câble déporté dans un collecteur métallique, faisant passer l'échantillon sur sa surface ou se raccordant étanche au vide au point de prélèvement. Les câbles d'extension en option atteignent 25 m au total.
Deux technologies de mesure
La zircone couvre les atmosphères inertes, la haute température et le vide jusqu'à la gamme basse de ppm ; lorsque des niveaux élevés d'oxygène ou des échantillons avec COV, gaz inflammables, CO, H2 ou He l'excluent, un capteur électrochimique couvre de 1 ppm à 1 % ou jusqu'à 100 % d'O2.
Plus d'une mesure
Le thermocouple type K (0-1250 °C) est de série, et les capteurs auxiliaires de pression, de vide et de point de rosée en option transforment l'analyseur en instrument multi-mesures.
Prêt pour la salle de contrôle
Les relais d'alarme haut/bas programmables, les sorties 0-5 V et 4-20 mA et le RS232/RS485 avec Modbus RTU/Ethernet amènent les mesures vers les systèmes SCADA et les automates ; le logiciel Windows ajoute graphiques en direct et enregistrement compatible Excel.
Installation flexible
Configurations panneau, murale IP65 ou OEM, avec fonctionnement sur tout réseau électrique mondial (90-260 V CA).
Applications
- Fabrication additive et traitement thermique des métaux.
- Combustion, procédés chimiques et atmosphères contrôlées.
- Boîtes à gants et contrôle de qualité du gaz en fabrication.
- Recherche et développement.
À propos du produit
Le Rapidox 2100 est un analyseur d'oxygène à poste fixe pour service continu, avec protection par mot de passe et étalonnage par l'utilisateur avec jusqu'à cinq compositions de gaz. Il est conforme à la directive CEM 2004/108/CE et certifié UL/ETL UL-61010-1.
Accessoires disponibles : kit d'étalonnage, service d'étalonnage, système d'échantillonnage multiplex, pompe de prélèvement, sac de récupération de gaz, coffret mural, sonde en inox, raccords à vide, filtres et imprimante thermique.

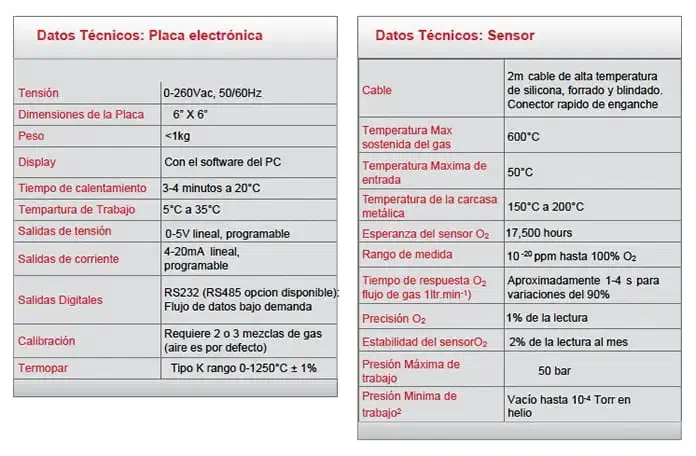

Spécifications techniques
| Gamme O2 | 10E-20 ppm à 30 % (zircone) ou 0-100 % (électrochimique) |
| Emplacement du capteur | Déporté, jusqu'à 25 m avec câbles d'extension |
| Thermocouple | Type K, 0-1250 °C, ±1 °C (inclus) |
| Temps de préchauffage | 60 s à 20 °C |
| Sorties | 0-5 V, 4-20 mA, RS232/RS485, Modbus RTU/Ethernet |
| Alarmes | Haute et basse, relais programmables |
| Alimentation | 90-260 V CA, 50/60 Hz |
| Dimensions et poids | 250 × 263 × 150 mm ; 3,5 kg avec capteur |
| Précision et réponse (zircone) | ±1 % de la concentration réelle ou 0,5 ppm (la plus grande) ; 90 % en 4 s env. |
| Échantillon et pression | 0,1-4 L/min (1 L/min recommandé) ; jusqu'à 10 bar ; étanche au vide sous 10E-4 Torr |
| Capteurs optionnels | Pression : −1 à 0 bar, 0-5 et 0-10 bar ; H2O : point de rosée de −100 °C à +20 °C |
Questions fréquentes
Avec quelle précision mesure-t-il l'oxygène à l'état de traces ?
Avec un capteur à zircone, le Rapidox 2100 mesure de 10E-20 ppm à 30 % d'O2 avec une précision de ±1 % de la concentration réelle ou 0,5 ppm, la plus grande des deux valeurs, et atteint 90 % de la lecture en 4 s environ. La durée de vie du capteur dépasse 17 500 h.
Peut-il mesurer sous vide ou dans un gaz sous pression ?
Oui. Avec un capteur à zircone, le collecteur du Rapidox 2100 est étanche au vide en dessous de 10E-4 Torr et supporte jusqu'à 10 bar de pression de service (200 bar d'éclatement), avec un gaz jusqu'à 650 °C et un débit d'échantillon de 0,1 à 4 L/min ou un gaz statique.
Où l'oxygène est-il mesuré ?
Directement dans le procédé : le capteur à zircone se trouve sur câble déporté jusqu'à 25 m de l'instrument, dans un collecteur qui permet aussi le raccordement étanche au vide.
Quel capteur choisir ?
Zircone pour les atmosphères inertes, la haute température et les gammes basses de ppm ; électrochimique lorsque l'échantillon contient COV, gaz inflammables, CO, H2 ou He, ou pour des lectures jusqu'à 100 % d'O2.
Peut-il s'intégrer à un autre système ?
Oui. Outre les sorties analogiques et numériques, une version OEM existe pour l'intégration dans des produits ou des procédés.
Comment s'effectue l'étalonnage ?
Par l'utilisateur, avec jusqu'à cinq compositions de gaz au choix ; l'air est la référence par défaut.
