Analyseur multigaz portable pour biogaz, syngaz et gaz de procédé
Pour analyser du biogaz ou du syngaz sur site et connaître son pouvoir calorifique sans envoyer d'échantillons au laboratoire, il faut un analyseur multigaz portable doté de capteurs de niveau laboratoire, d'un calcul énergétique intégré et d'une autonomie d'une journée de travail. Le Rapidox 5100 mesure jusqu'à six gaz à la fois, par exemple CH4 et CO2 de 0 à 100 % par infrarouge, O2 et H2S, calcule le pouvoir calorifique en temps réel et donne le résultat en 2-4 min environ, depuis une valise IP66 de 7 kg offrant plus de 8 h d'autonomie, 4 Go d'enregistrement et une imprimante thermique intégrée.
Données clés du Rapidox 5100
- Gaz : jusqu'à 6 simultanément, configurables parmi O2, CO, CO2, O3, H2O, H2, H2S, NO, NO2, N2O, SO2, Cl2, CH4 et C2H4 ; plages de 0-10 ppm à 0-100 % selon le capteur.
- Technologies de capteur : électrochimiques, infrarouges, diode laser accordable (TLD), capacitif pour l'humidité et conductivité thermique (TCD), chacun étalonné pour éviter les interférences croisées avec le gaz de fond.
- Configuration biogaz : CH4 et CO2 de 0 à 100 % par infrarouge, O2 de 0 à 30 % électrochimique et H2S de 0-2 000 ppm ou 0-10 000 ppm, avec le pouvoir calorifique calculé et enregistré avec les mesures.
- Temps : préchauffage de 3-4 min à 20 °C et mesure en 2-4 min environ, selon la configuration des capteurs.
- Prélèvement : pompe en option de 0-1 l/min pour les sources à pression atmosphérique ou inférieure ; avec des sources sous pression, entrée maximale de 10 bar (relative) et 50 °C, avec raccords Rectus de 4 mm DI / 6 mm DE.
- Données : 4 Go internes, environ un an d'enregistrement continu, téléchargement compatible Excel par USB et imprimante thermique intégrée.
- Étalonnage : du zéro et de la sensibilité par l'utilisateur, avec deux compositions de gaz sélectionnables.
- Sur le terrain : valise IP66 de 7 kg, batterie lithium de plus de 8 h (jusqu'à 500 cycles) avec charge en 4-6 h sous 90-260 V CA et fonctionnement de −10 °C à 40 °C.
Avantages
Six gaz en une seule mesure
Jusqu'à six capteurs de haute précision fonctionnent ensemble, étalonnés pour éviter les interférences croisées avec le gaz de procédé environnant ; lorsque nécessaire, le circuit de mesure intègre des arrête-flammes.
Pouvoir calorifique à l'écran
Avec des échantillons à contenu énergétique, comme le biogaz ou le syngaz, un calcul thermodynamique fournit le pouvoir calorifique en temps réel, enregistré avec les mesures.
Fonctions de laboratoire sur le terrain
La valise IP66 loge un écran tactile couleur de 7 pouces, un enregistrement continu des données avec téléchargement compatible Excel par USB et une imprimante thermique intégrée pour des résultats immédiats.
Adapté à la pression de l'échantillon
Une pompe en option (0-1 l/min) aspire l'échantillon des sources à pression atmosphérique ou inférieure ; avec des sources sous pression, le gaz traverse l'analyseur et le débit se règle par bouton rotatif.
Configurable selon l'application
La conception modulaire permet de spécifier la combinaison de capteurs à la commande, couvrant O2, CO, CO2, O3, H2O, H2, H2S, NO, NO2, N2O, SO2, Cl2, CH4 et C2H4.
Applications
- Sites de biogaz, digestion anaérobie et contrôle des fermentations.
- Syngaz et procédés de gazéification.
- Surveillance de la combustion et des émissions.
- Vérification de la qualité du gaz dans les procédés industriels et la R&D.
À propos du produit

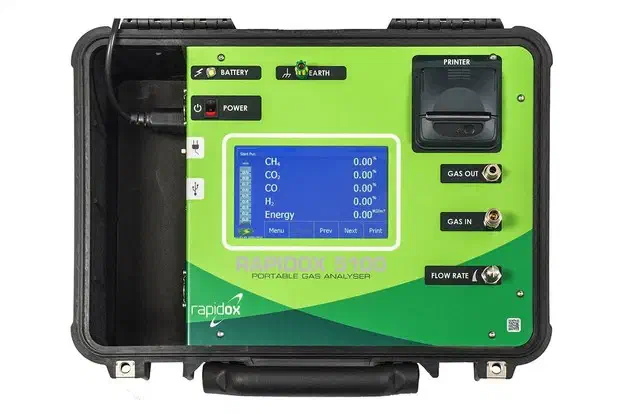

Le Rapidox 5100 est un analyseur multigaz portable destiné aux mesures de terrain qui exigeaient auparavant un équipement de laboratoire. Les alarmes programmables, l'interface multilingue et la protection par mot de passe complètent la configuration, et l'étalonnage périodique du zéro et de la sensibilité maintient la répétabilité des résultats.
Accessoires disponibles : kit d'étalonnage, service d'étalonnage, sac de récupération de gaz, sonde de prélèvement, sonde repliable et filtres de sonde.
Spécifications techniques
| Gaz mesurés | Jusqu'à 6 simultanément |
| Autonomie | Plus de 8 h ; charge en 4-6 h |
| Protection | Valise IP66 renforcée |
| Écran | Tactile couleur de 7 pouces (180 mm) |
| Données | 4 Go internes ; téléchargement compatible Excel par USB |
| Pompe en option | 0-1 l/min |
| Température de service | −10 °C à 40 °C |
| Dimensions et poids | 180 × 480 × 360 mm ; 7 kg |
| Configuration biogaz | CH4 et CO2 0-100 % (IR) ; O2 0-30 % (électrochimique) ; H2S 0-2 000 ou 0-10 000 ppm |
| Temps de mesure | 2-4 min environ ; préchauffage 3-4 min à 20 °C |
| Conditions max. d'entrée | 50 °C ; 10 bar (relative) ; raccords Rectus 4 mm DI / 6 mm DE |
Questions fréquentes
Puis-je connaître le pouvoir calorifique du biogaz sur site sans envoyer d'échantillons au laboratoire ?
Oui. Configuré pour le biogaz, le Rapidox 5100 mesure CH4 et CO2 de 0 à 100 % par infrarouge, O2 de 0 à 30 % et H2S jusqu'à 2 000 ou 10 000 ppm, calcule le pouvoir calorifique sur le moment et l'imprime avec l'imprimante thermique intégrée, sans prélever d'échantillons en sacs pour un laboratoire externe.
Combien de temps dure une mesure et quelle est l'autonomie de la batterie ?
Le Rapidox 5100 préchauffe en 3-4 min à 20 °C et mesure en 2-4 min environ, selon la configuration des capteurs. Sa batterie lithium dépasse 8 h d'utilisation (jusqu'à 500 cycles) et se recharge en 4-6 h sur tout réseau de 90-260 V CA.
Quels gaz l'analyseur peut-il mesurer ?
Jusqu'à six gaz par appareil, choisis parmi O2, CO, CO2, O3, H2O, H2, H2S, NO, NO2, N2O, SO2, Cl2, CH4 et C2H4. Toutes les combinaisons ne sont pas possibles en raison des sensibilités croisées.
Comment le pouvoir calorifique est-il obtenu ?
Par des calculs thermodynamiques appliqués à la composition mesurée ; la valeur est affichée et enregistrée avec les mesures.
Peut-il échantillonner depuis des lignes sous pression ?
Oui. Avec des sources au-dessus de la pression atmosphérique, la pompe est désactivée et le gaz traverse l'analyseur, le débit étant réglé par bouton rotatif.
Comment récupérer les données ?
L'enregistrement est continu ; les fichiers compatibles Excel se téléchargent par clé USB et l'imprimante thermique intégrée fournit des résultats immédiats.
