Analisador de oxigénio de zircónio com sensor remoto no processo

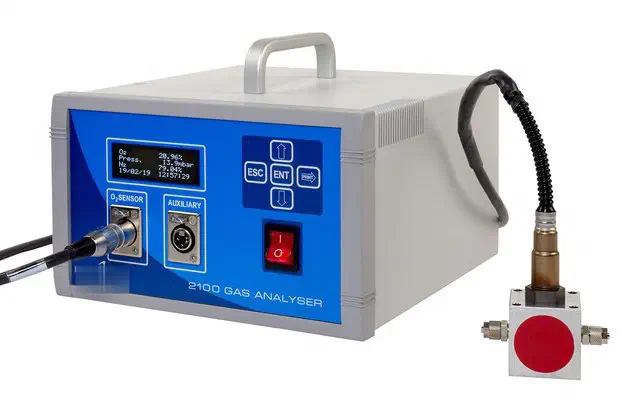

Quando o oxigénio tem de ser medido dentro do próprio processo —um forno, uma câmara de vácuo ou uma linha de gás quente— é necessário um analisador com o sensor em remoto, e não um que extraia a amostra. O Rapidox 2100 coloca o seu sensor de zircónio sobre cabo até 25 m do instrumento, em gases até 650 °C, e mede de 10E-20 ppm a 30 % de O2 com ±1 % da concentração real ou 0,5 ppm, atingindo 90 % da leitura em cerca de 4 s; um termopar tipo K de série lê em simultâneo a temperatura da amostra.
Dados principais do Rapidox 2100
- Medição de oxigénio: sensor de zircónio de 10E-20 ppm a 30 % de O2, exatidão de ±1 % da concentração real ou 0,5 ppm (o maior dos dois), resposta de 90 % em aprox. 4 s e vida superior a 17 500 h.
- Sensor no processo: cabo de alta temperatura de 2 m, blindado e com ficha de ligação rápida, extensível até 25 m; gás até 650 °C, pressão de trabalho até 10 bar (200 bar de rotura) e estanquidade ao vácuo abaixo de 10E-4 Torr.
- Amostra: caudal de 0,1 a 4 L/min (1 L/min recomendado), sendo também admitidos gás estático e vácuo.
- Alternativa eletroquímica: para níveis altos de oxigénio, até 100 % de O2, ou amostras com VOC, gases inflamáveis, CO, H2 ou He.
- Medições auxiliares: termopar tipo K de 0-1250 °C e ±1 °C de série; sensores opcionais de pressão (vácuo de −1 a 0 bar, 0-5 e 0-10 bar manométricos) e de H2O (ponto de orvalho de −100 °C a +20 °C), ambos com cabo de 2 m.
- Alarmes e saídas: relés de alarme alto e baixo programáveis, saídas configuráveis de 0-5 V (carga mín. 5 kΩ) e 4-20 mA (carga máx. 500 Ω), RS232 (RS485 opcional) e Modbus RTU/Ethernet.
- Instalação: 250 × 263 × 150 mm e 3,5 kg com sensor, montagem em painel de 300 mm × 4U ou caixa de parede IP65, ecrã OLED de 20 × 4 caracteres, aquecimento de 60 s a 20 °C e alimentação de 90-260 V CA com 30 W no máximo.
- Conformidade: certificação UL/ETL UL-61010-1 e Diretiva CEM 2004/108/CE; funcionamento de 5 °C a 35 °C e de 900 a 1100 mbar absolutos.
Vantagens
O sensor vai ao processo
O sensor de zircónio fica sobre cabo remoto dentro de um coletor metálico, fazendo passar a amostra sobre a sua superfície ou acoplando-se estanque ao vácuo no ponto de amostragem. Os cabos de extensão opcionais alcançam 25 m no total.
Duas tecnologias de medição
O zircónio cobre atmosferas inertes, alta temperatura e vácuo até à gama baixa de ppm; quando níveis elevados de oxigénio ou amostras com VOC, gases inflamáveis, CO, H2 ou He o excluem, um sensor eletroquímico cobre de 1 ppm a 1 % ou até 100 % de O2.
Mais do que uma medição
O termopar tipo K (0-1250 °C) é de série, e os sensores auxiliares opcionais de pressão, vácuo e ponto de orvalho transformam o analisador num instrumento multimedição.
Pronto para a sala de controlo
Os relés de alarme alto/baixo programáveis, as saídas de 0-5 V e 4-20 mA e o RS232/RS485 com Modbus RTU/Ethernet levam as leituras a sistemas SCADA e PLC; o software para Windows acrescenta gráficos em direto e registo compatível com Excel.
Instalação flexível
Configurações para painel, mural IP65 ou OEM, com funcionamento em qualquer rede elétrica mundial (90-260 V CA).
Aplicações
- Fabrico aditivo e tratamento térmico de metais.
- Combustão, processos químicos e atmosferas controladas.
- Câmaras de luvas e controlo de qualidade do gás no fabrico.
- Investigação e desenvolvimento.
Acerca do produto
O Rapidox 2100 é um analisador de oxigénio de instalação fixa para serviço contínuo, com proteção por palavra-passe e calibração pelo utilizador com até cinco composições de gás. Cumpre a Diretiva CEM 2004/108/CE e possui certificação UL/ETL UL-61010-1.
Acessórios disponíveis: kit de calibração, serviço de calibração, sistema de amostragem multiplex, bomba de amostragem, saco de recuperação de gás, armário mural, sonda de aço inoxidável, acessórios de vácuo, filtros e impressora térmica.

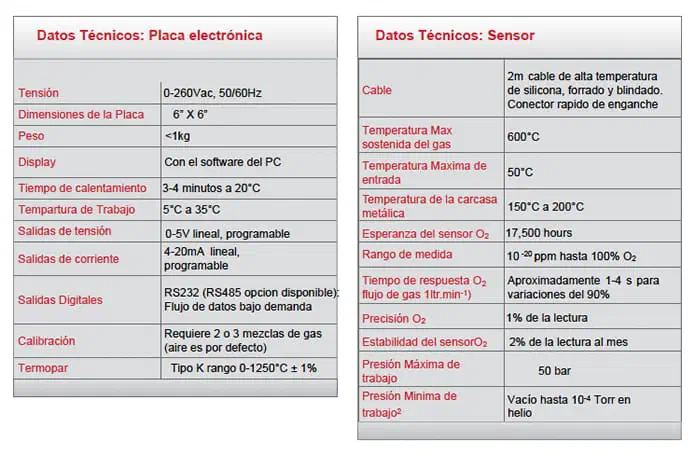

Especificações técnicas
| Gama de O2 | 10E-20 ppm a 30 % (zircónio) ou 0-100 % (eletroquímico) |
| Localização do sensor | Remota, até 25 m com cabos de extensão |
| Termopar | Tipo K, 0-1250 °C, ±1 °C (incluído) |
| Tempo de aquecimento | 60 s a 20 °C |
| Saídas | 0-5 V, 4-20 mA, RS232/RS485, Modbus RTU/Ethernet |
| Alarmes | Alto e baixo, relés programáveis |
| Alimentação | 90-260 V CA, 50/60 Hz |
| Dimensões e peso | 250 × 263 × 150 mm; 3,5 kg com sensor |
| Exatidão e resposta (zircónio) | ±1 % da concentração real ou 0,5 ppm (o maior); 90 % em aprox. 4 s |
| Amostra e pressão | 0,1-4 L/min (1 L/min recomendado); até 10 bar; estanque ao vácuo abaixo de 10E-4 Torr |
| Sensores opcionais | Pressão: −1 a 0 bar, 0-5 e 0-10 bar; H2O: ponto de orvalho de −100 °C a +20 °C |
Perguntas frequentes
Com que exatidão mede o oxigénio em níveis vestigiais?
Com sensor de zircónio, o Rapidox 2100 mede de 10E-20 ppm a 30 % de O2 com uma exatidão de ±1 % da concentração real ou 0,5 ppm, o maior dos dois valores, e atinge 90 % da leitura em cerca de 4 s. A vida do sensor ultrapassa as 17 500 h.
Pode medir em vácuo ou em gás sob pressão?
Sim. Com sensor de zircónio, o coletor do Rapidox 2100 é estanque ao vácuo abaixo de 10E-4 Torr e admite até 10 bar de pressão de trabalho (200 bar de rotura), com gás até 650 °C e um caudal de amostra de 0,1 a 4 L/min ou gás estático.
Onde se mede o oxigénio?
Diretamente no processo: o sensor de zircónio vai sobre cabo remoto até 25 m do instrumento, dentro de um coletor que também permite o acoplamento estanque ao vácuo.
Que sensor convém escolher?
Zircónio para atmosferas inertes, alta temperatura e gamas baixas de ppm; eletroquímico quando a amostra contém VOC, gases inflamáveis, CO, H2 ou He, ou para leituras até 100 % de O2.
Pode integrar-se noutro sistema?
Sim. Além das saídas analógicas e digitais, existe uma versão OEM para integração em produtos ou processos.
Como se calibra?
Pelo utilizador, com até cinco composições de gás à escolha; o ar é a referência por defeito.
