Para controlar uma atmosfera de gás de formação —azoto com hidrogénio— é preciso medir pressões parciais de oxigénio extremamente baixas e conhecer ao mesmo tempo a sua humidade. O Rapidox 2100-FGA amplia a medição do seu sensor de zircónio até 10E-30 ppm de O2, com exatidão de ±1 % da concentração real ou 0,5 ppm e resposta típica inferior a 4 s, e calcula por termodinâmica o ponto de orvalho de H2O a partir do teor de hidrogénio introduzido pelo operador; com sondas de inserção trabalha em gás até 1000 °C.
Dados principais do Rapidox 2100-FGA
- Medição de oxigénio: gama ampliada de 10E-30 ppm a 30 % de O2, exatidão de ±1 % da concentração real ou 0,5 ppm (o maior dos dois) e resposta típica inferior a 4 s para 90 % de uma variação em degrau.
- Humidade sem sensor adicional: ponto de orvalho de H2O calculado por termodinâmica a partir do teor de hidrogénio, apresentado em °Cpo ou ppmV junto ao oxigénio; inclui modo de hidrogénio puro.
- Temperatura: gás até 650 °C, ou até 1000 °C com sondas de inserção; a temperatura é lida na cabeça do sensor até 660 °C e, acima disso, pelo termopar tipo K de série (0-1250 °C, ±1 °C).
- Pressão e amostra: pressão de trabalho até 10 bar (200 bar de rotura), estanquidade ao vácuo abaixo de 10E-4 Torr e caudal de 0,1 a 4 L/min (1 L/min recomendado), ou gás estático.
- Sensor: pré-calibrado e de substituição a quente, sem PC; vida superior a 17 500 h e cabo de alta temperatura de 2 m extensível até 25 m.
- Medições auxiliares: tomada para transmissores padrão de 4-20 mA, configurável para pressão ou vácuo; sensor de pressão opcional de −1 a 0 bar, 0-5 e 0-10 bar.
- Alarmes e saídas: relés de alarme alto e baixo programáveis, 0-5 V (carga mín. 5 kΩ) e 4-20 mA (carga máx. 500 Ω), RS232 (RS485 opcional) e Modbus RTU/Ethernet, ecrã OLED de 20 × 4 caracteres e proteção por código PIN.
- Instalação: painel de 19″ (300 mm × 4U) ou caixa de parede IP65, 250 × 263 × 150 mm e 3,5 kg com sensor, 90-260 V CA com 30 W no máximo; funcionamento de 5 °C a 35 °C, 900-1100 mbar absolutos e 10-90 % HR.
Vantagens
Uma gama pensada para gás de formação
O sensor de zircónio amplia a sua medição até 10E-30 ppm de O2, cobrindo as pressões parciais ultrabaixas das misturas de gás de formação; com tubos de inserção trabalha até 1000 °C.
Ponto de orvalho sem sensor de humidade
O analisador resolve equações termodinâmicas para oferecer o ponto de orvalho de H2O da mistura: o operador introduz o teor de hidrogénio e o valor é apresentado em °Cpo ou ppmV, junto à leitura de oxigénio.
Resposta rápida e contínua
A análise é em linha, com cerca de 4 s para uma resposta de 90 % face a uma variação em degrau; a temperatura é lida na cabeça do sensor até 660 °C e, acima disso, com o termopar tipo K de série.
Sensor de substituição a quente
O sensor pré-calibrado troca-se no local sem PC, reduzindo as paradas ao mínimo.
Ligado ao processo
Relés de alarme e saídas analógicas programáveis, comunicações RS232 e Modbus RTU, tomada auxiliar para transmissores de 4-20 mA e software de registo de dados.
Aplicações
- Gás de formação com hidrogénio no tratamento térmico de metais.
- Atmosferas de recozimento, sinterização e brasagem.
- Fabrico sob atmosfera protetora.
- Investigação e desenvolvimento.
Acerca do produto

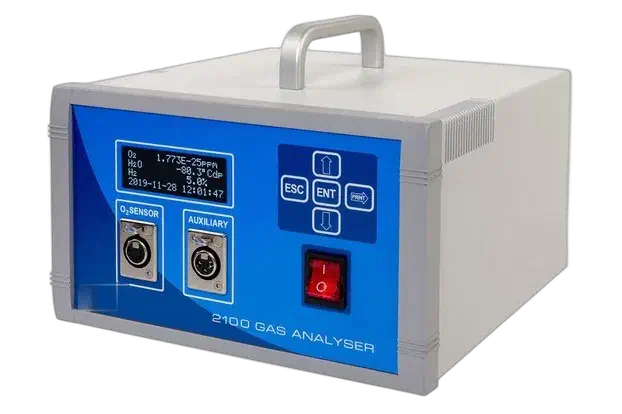

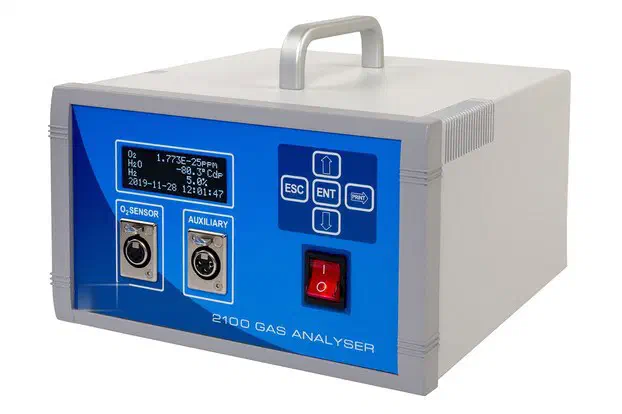

O Rapidox 2100-FGA é uma variante especial do analisador de oxigénio de zircónio para serviço contínuo, montado em painel (19 polegadas) ou em caixa de parede IP65, com sensores até 25 m. Cumpre a Diretiva CEM 2004/108/CE e conta com certificação UL/ETL UL-61010-1.
Acessórios disponíveis: kit de calibração, serviço de calibração, sistema de amostragem multiplex, bomba de amostragem, armário de parede, sensor auxiliar de pressão, uniões de vácuo (CF50, ISO KF25), sonda de aço inoxidável, filtros e impressora térmica.
Especificações técnicas
| Gama de O2 | 10E-30 ppm a 30 %; ±1 % da leitura ou 0,5 ppm |
| Resposta | ≈4 s para uma variação em degrau de 90 %; vida do sensor superior a 17 500 h |
| Leitura de H2O | Ponto de orvalho por cálculo termodinâmico, °Cpo ou ppmV |
| Temperatura máxima do gás | 650 °C (1000 °C com sondas de inserção) |
| Termopar | Tipo K, 0-1250 °C, ±1 °C (incluído) |
| Saídas | 0-5 V, 4-20 mA, RS232/RS485, Modbus RTU/Ethernet |
| Alimentação | 90-260 V CA, 50/60 Hz |
| Dimensões e peso | 250 × 263 × 150 mm; 3,5 kg com sensor |
| Pressão de trabalho | Até 10 bar (200 bar de rotura); estanque ao vácuo abaixo de 10E-4 Torr |
| Caudal de amostra | 0,1-4 L/min (1 L/min recomendado); gás estático ou vácuo |
| Condições de funcionamento | 5 °C a 35 °C; 900-1100 mbar absolutos; 10-90 % HR |
Perguntas frequentes
Pode medir à temperatura do forno?
Sim. O Rapidox 2100-FGA admite gás até 650 °C e chega a 1000 °C com sondas de inserção. A temperatura é lida na cabeça do sensor até 660 °C e, acima disso, pelo termopar tipo K de série, que cobre de 0 a 1250 °C com ±1 °C.
Serve também para hidrogénio puro?
Sim. Além do cálculo para misturas de gás de formação, em que o operador introduz o teor de hidrogénio, o Rapidox 2100-FGA dispõe de um modo de hidrogénio puro. Em ambos os casos mede oxigénio desde 10E-30 ppm com ±1 % da concentração real ou 0,5 ppm, o maior dos dois valores.
O que é o gás de formação?
Uma mistura de azoto e hidrogénio usada como atmosfera protetora no tratamento térmico de metais; as suas pressões parciais de oxigénio são extremamente baixas, o que exige a gama de medição ampliada.
Como se obtém o ponto de orvalho?
Por cálculo termodinâmico: o operador introduz o teor de hidrogénio da mistura e o analisador apresenta o ponto de orvalho em °Cpo ou ppmV, junto à leitura de oxigénio.
O sensor pode ser trocado no local?
Sim. O sensor pré-calibrado de substituição a quente troca-se localmente sem PC.
Que opções de montagem existem?
Montagem em painel (19 polegadas) ou caixa de parede IP65, com o sensor em remoto até 25 m.
