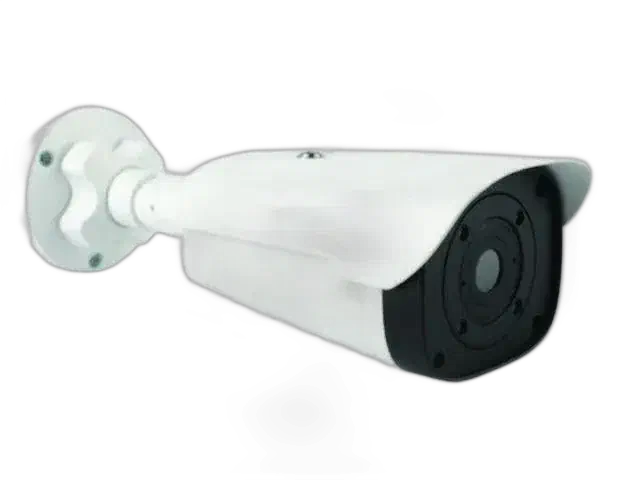

Termocamera fissa per il monitoraggio continuo della temperatura
Per sorvegliare in modo continuo la temperatura di apparecchiature di sottostazione, quadri di manovra o processi non presidiati serve una termocamera fissa che misuri senza operatore e trasmetta le letture direttamente al sistema di controllo, non una termocamera portatile. L'IR DLD-T lo fa con un microrivelatore non raffreddato da 640 × 480 o 384 × 288 che segue in tempo reale fino a 10 punti, 10 aree e 3 linee con temperature massima, minima e media, e invia i valori ai sistemi PLC o SCADA tramite Modbus RTU/TCP, con un ingresso e un'uscita di allarme hardware, video ONVIF Profile-S/G e un solo cavo Ethernet con POE.
Dati principali dell'IR DLD-T
- Rivelatore: microrivelatore termico a piano focale non raffreddato, da 640 × 480 o 384 × 288 pixel secondo la versione.
- Misura: in modalità standard, 6 punti mobili in tempo reale, 6 aree e 3 linee con temperature massima, minima e media; in modalità estesa, 10 punti, 10 aree e tracciamento di forme irregolari.
- Uscita di temperatura: Modbus RTU/TCP, così i sistemi PLC e SCADA leggono direttamente le temperature dell'IR DLD-T.
- Allarmi: 1 canale di ingresso di allarme hardware e 1 uscita di allarme per la segnalazione locale.
- Video: compatibile ONVIF Profile-S/G; l'IR DLD-T si integra nelle piattaforme di gestione video come qualsiasi altra telecamera IP.
- Ottica: focale fissa atermalizzata, che mantiene la taratura con temperature ambiente elevate e basse.
- Installazione: alimentazione POE, con energia e dati su un unico cavo Ethernet, e custodia per esterni IP66 con protezione contro fulminazioni e sovratensioni.
Vantaggi
Monitoraggio senza presidio
Installazione fissa con misura continua delle temperature massima, minima e media, comprese forme di misura irregolari.
Un'ottica indifferente al meteo
L'ottica a focale fissa atermalizzata mantiene la taratura con temperature ambiente elevate e basse; la custodia IP66 aggiunge la protezione contro fulminazioni e sovratensioni negli impieghi in esterni.
Integrazione diretta
Uscita di temperatura tramite Modbus RTU/TCP, un ingresso e un'uscita di allarme hardware e compatibilità ONVIF Profile-S/G per le piattaforme di gestione video.
Installazione con un solo cavo
Il POE fornisce alimentazione e dati su un unico cavo Ethernet, semplificando il cablaggio in esterni.
Applicazioni
- Monitoraggio termico continuo di apparecchiature di sottostazione e quadri di manovra.
- Prevenzione incendi su nastri trasportatori, magazzini e fosse di rifiuti.
- Controllo della temperatura di processo in impianti non presidiati.
Informazioni sul prodotto
L'IR DLD-T è una termocamera di rete per installazione permanente: si comporta come una telecamera IP per le piattaforme video e allo stesso tempo fornisce dati radiometrici ai sistemi di controllo industriale, con allarmi attivati localmente attraverso l'uscita hardware.
Specifiche tecniche
| Rivelatore | Non raffreddato, 640 × 480 o 384 × 288 |
| Ottica | Focale fissa atermalizzata |
| Modalità di misura | Fino a 10 punti, 10 aree, 3 linee; forme irregolari |
| Uscita di temperatura | Modbus RTU/TCP |
| Allarmi | 1 ingresso hardware, 1 uscita |
| Video | ONVIF Profile-S/G |
| Alimentazione | POE |
| Protezione | IP66; protezione contro fulminazioni e sovratensioni |
| Modalità di misura standard | 6 punti mobili, 6 aree e 3 linee (max./min./media) |
Domande frequenti
Quale termocamera conviene per sorvegliare una sottostazione 24 ore su 24?
Una termocamera fissa radiometrica che misuri senza operatore e invii le temperature al sistema di controllo. L'IR DLD-T segue fino a 10 punti, 10 aree e 3 linee con un rivelatore da 640 × 480 o 384 × 288, trasmette i valori tramite Modbus RTU/TCP e si installa in esterni in custodia IP66 con un solo cavo POE.
Quanti punti di misura sorveglia contemporaneamente l'IR DLD-T?
In modalità standard, 6 punti mobili, 6 aree e 3 linee in tempo reale, con temperature massima, minima e media; in modalità estesa, fino a 10 punti e 10 aree, con forme di misura irregolari.
Come trasmette le letture a un sistema di controllo?
Tramite Modbus RTU/TCP: i sistemi PLC e SCADA leggono le temperature direttamente e l'uscita di allarme hardware comanda inoltre una segnalazione locale.
Funziona con i sistemi video esistenti?
Sì. La compatibilità ONVIF Profile-S/G integra il flusso video nelle piattaforme di gestione video standard.
Che cosa richiede l'installazione?
Un solo cavo Ethernet: il POE trasporta alimentazione e dati. La custodia IP66 è adatta al montaggio permanente in esterni.
L'ottica è influenzata dalla temperatura ambiente?
No. L'ottica a focale fissa atermalizzata mantiene la taratura in ambienti a temperatura elevata e bassa.
