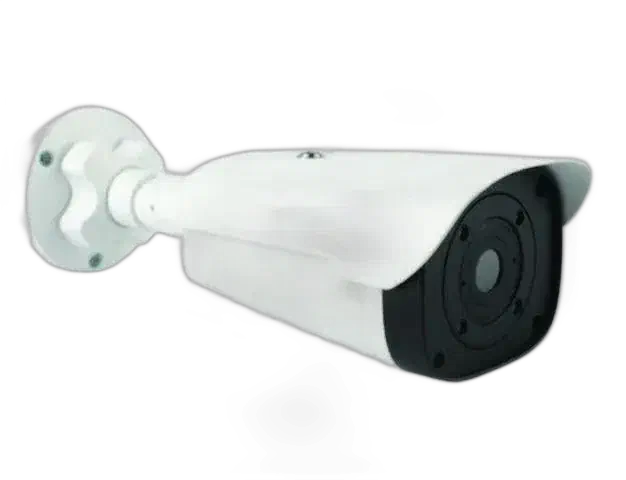

Feste Wärmebildkamera für die kontinuierliche Temperaturüberwachung
Für die kontinuierliche Temperaturüberwachung von Betriebsmitteln in Schaltanlagen oder unbeaufsichtigten Prozessen braucht man eine feste Wärmebildkamera, die ohne Bediener misst und die Messwerte direkt an das Leitsystem übergibt, keine Handkamera. Die IR DLD-T erledigt das mit einem ungekühlten Mikrodetektor mit 640 × 480 oder 384 × 288, der bis zu 10 Punkte, 10 Flächen und 3 Linien mit Maximal-, Minimal- und Mittelwerttemperaturen in Echtzeit verfolgt und die Werte über Modbus RTU/TCP an PLC- oder SCADA-Systeme sendet, mit einem Hardware-Alarmeingang und einem Alarmausgang, ONVIF-Profile-S/G-Video und einem einzigen Ethernet-Kabel mit POE.
Eckdaten der IR DLD-T
- Detektor: ungekühlter thermischer Focal-Plane-Mikrodetektor mit 640 × 480 oder 384 × 288 Pixeln je nach Ausführung.
- Messung: im Standardmodus 6 in Echtzeit verschiebbare Punkte, 6 Flächen und 3 Linien mit Maximal-, Minimal- und Mittelwerten; im erweiterten Modus 10 Punkte, 10 Flächen und unregelmäßige Messformen.
- Temperaturausgabe: Modbus RTU/TCP, sodass PLC- und SCADA-Systeme die Temperaturen der IR DLD-T direkt lesen.
- Alarme: 1 Hardware-Alarmeingangskanal und 1 Alarmausgang für die örtliche Signalisierung.
- Video: ONVIF-Profile-S/G-kompatibel; die IR DLD-T wird wie jede andere IP-Kamera in Videomanagement-Plattformen eingebunden.
- Objektiv: athermalisiert mit fester Brennweite, hält seine Kalibrierung bei hohen und tiefen Umgebungstemperaturen.
- Installation: POE-Versorgung mit Strom und Daten über ein einziges Ethernet-Kabel und IP66-Außengehäuse mit Blitz- und Überspannungsschutz.
Vorteile
Überwachung ohne Personal
Feste Montage mit kontinuierlicher Messung von Maximal-, Minimal- und Mittelwerttemperaturen, einschließlich unregelmäßiger Messformen.
Eine Optik, die das Wetter ignoriert
Das athermalisierte Objektiv mit fester Brennweite hält seine Kalibrierung bei hohen und tiefen Umgebungstemperaturen; das IP66-Gehäuse ergänzt im Freien den Blitz- und Überspannungsschutz.
Direkte Integration
Temperaturausgabe über Modbus RTU/TCP, ein Hardware-Alarmeingang und ein Alarmausgang sowie ONVIF-Profile-S/G-Kompatibilität für Videomanagement-Plattformen.
Installation mit einem Kabel
POE liefert Strom und Daten über ein einziges Ethernet-Kabel und vereinfacht die Verkabelung im Freien.
Anwendungen
- Kontinuierliche thermische Überwachung von Betriebsmitteln in Schaltanlagen.
- Brandvermeidung an Förderbändern, in Lagerhallen und Abfallbunkern.
- Prozesstemperaturkontrolle in unbeaufsichtigten Anlagen.
Über das Produkt
Die IR DLD-T ist eine Netzwerk-Wärmebildkamera für die dauerhafte Installation: Für Videoplattformen verhält sie sich wie eine IP-Kamera, während sie industriellen Steuerungssystemen radiometrische Daten liefert. Alarme werden über den Hardwareausgang örtlich ausgelöst.
Technische Daten
| Detektor | Ungekühlt, 640 × 480 oder 384 × 288 |
| Objektiv | Athermalisiert, feste Brennweite |
| Messmodi | Bis zu 10 Punkte, 10 Flächen, 3 Linien; unregelmäßige Formen |
| Temperaturausgabe | Modbus RTU/TCP |
| Alarme | 1 Hardwareeingang, 1 Ausgang |
| Video | ONVIF Profile-S/G |
| Stromversorgung | POE |
| Schutz | IP66; Blitz- und Überspannungsschutz |
| Standardmessmodus | 6 verschiebbare Punkte, 6 Flächen und 3 Linien (Max./Min./Mittelwert) |
Häufige Fragen
Welche Wärmebildkamera eignet sich, um eine Schaltanlage rund um die Uhr zu überwachen?
Eine feste radiometrische Kamera, die ohne Bediener misst und die Temperaturen an das Leitsystem sendet. Die IR DLD-T verfolgt bis zu 10 Punkte, 10 Flächen und 3 Linien mit einem Detektor von 640 × 480 oder 384 × 288, liefert die Werte über Modbus RTU/TCP und wird im IP66-Gehäuse mit einem einzigen POE-Kabel im Freien montiert.
Wie viele Messpunkte überwacht die IR DLD-T gleichzeitig?
Im Standardmodus 6 verschiebbare Punkte, 6 Flächen und 3 Linien in Echtzeit, mit Maximal-, Minimal- und Mittelwerten; im erweiterten Modus bis zu 10 Punkte und 10 Flächen, mit unregelmäßigen Messformen.
Wie gelangen die Messwerte in ein Steuerungssystem?
Über Modbus RTU/TCP, sodass PLC- und SCADA-Systeme die Temperaturen direkt lesen; der Hardware-Alarmausgang schaltet zusätzlich eine örtliche Signalisierung.
Arbeitet sie mit bestehenden Videosystemen zusammen?
Ja. Die ONVIF-Profile-S/G-Kompatibilität bindet den Videostrom in gängige Videomanagement-Plattformen ein.
Was ist für die Installation erforderlich?
Ein einziges Ethernet-Kabel: POE führt Strom und Daten. Das IP66-Gehäuse eignet sich für die dauerhafte Montage im Freien.
Beeinflusst die Umgebungstemperatur die Optik?
Nein. Das athermalisierte Objektiv mit fester Brennweite behält seine Kalibrierung in Umgebungen mit hohen und tiefen Temperaturen.
