Para vigilar de forma continua la temperatura de equipos de subestación, celdas o procesos desatendidos conviene una cámara térmica fija que mida sin operario y entregue las lecturas directamente al sistema de control, no una cámara de mano. La IR DLD-T lo hace con un microdetector no refrigerado de 640 × 480 o 384 × 288 que sigue en tiempo real hasta 10 puntos, 10 áreas y 3 líneas con temperaturas máxima, mínima y media, y envía los valores a PLC o SCADA por Modbus RTU/TCP, con una entrada y una salida de alarma de hardware, vídeo ONVIF Profile-S/G y un solo cable Ethernet con POE.
Datos clave de la IR DLD-T
- Detector: microdetector térmico de plano focal no refrigerado, de 640 × 480 o 384 × 288 píxeles según la versión.
- Medición: en modo estándar, 6 puntos móviles en tiempo real, 6 áreas y 3 líneas con temperaturas máxima, mínima y media; en modo ampliado, 10 puntos, 10 áreas y trazado de recuadros irregulares.
- Salida de temperatura: Modbus RTU/TCP, para que los sistemas PLC y SCADA lean las temperaturas de la IR DLD-T directamente.
- Alarmas: 1 canal de entrada de alarma de hardware y 1 salida de alarma para la señalización local.
- Vídeo: compatible con ONVIF Profile-S/G; la IR DLD-T se integra como una cámara IP más en las plataformas de gestión de vídeo.
- Óptica: focal fija atermalizada, que mantiene la calibración con temperaturas ambientales altas o bajas.
- Instalación: alimentación POE, con energía y datos por un único cable Ethernet, y carcasa de exterior IP66 con protección contra rayos y sobretensiones.
Ventajas
Vigilancia desatendida
Instalación de montaje fijo con medición continua de temperaturas máxima, mínima y media, incluidos recuadros de medida irregulares.
Una óptica a la que no le afecta el clima
La lente atermalizada de focal fija mantiene su calibración con temperaturas ambientales altas o bajas; la carcasa IP66 añade protección contra rayos y sobretensiones a la intemperie.
Integración directa
Salida de temperatura por Modbus RTU/TCP, una entrada de alarma de hardware y una salida, y compatibilidad ONVIF Profile-S/G para plataformas de gestión de vídeo.
Despliegue con un solo cable
El POE suministra energía y datos por un único cable Ethernet, simplificando el cableado de exterior.
Aplicaciones
- Vigilancia térmica continua de equipos de subestación y celdas.
- Prevención de incendios en cintas transportadoras, almacenes y fosos de residuos.
- Control de temperatura de procesos en instalaciones desatendidas.
Acerca del producto

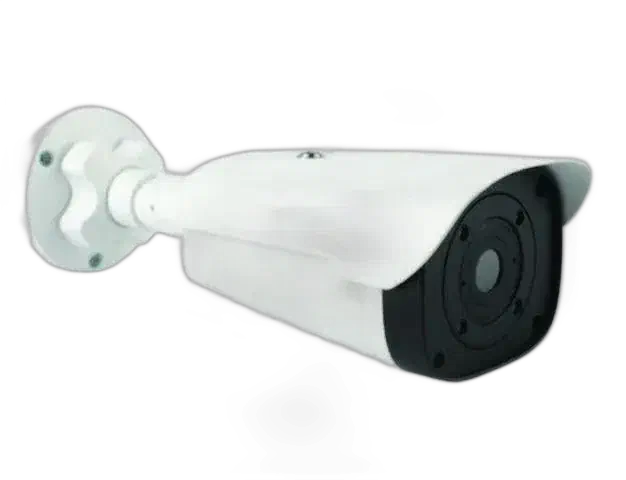

La IR DLD-T es una cámara térmica de red para instalación permanente: se comporta como una cámara IP para las plataformas de vídeo mientras sirve datos radiométricos a los sistemas de control industrial, con alarmas disparadas localmente por la salida de hardware.
Especificaciones técnicas
| Detector | No refrigerado, 640 × 480 o 384 × 288 |
| Óptica | Focal fija atermalizada |
| Modos de medición | Hasta 10 puntos, 10 áreas, 3 líneas; recuadros irregulares |
| Salida de temperatura | Modbus RTU/TCP |
| Alarmas | 1 entrada de hardware, 1 salida |
| Vídeo | ONVIF Profile-S/G |
| Alimentación | POE |
| Protección | IP66; contra rayos y sobretensiones |
| Modo estándar de medición | 6 puntos móviles, 6 áreas y 3 líneas (máx./mín./media) |
Preguntas frecuentes
¿Qué cámara térmica conviene para vigilar una subestación las 24 horas?
Una cámara fija radiométrica que mida sin operario y envíe las temperaturas al sistema de control. La IR DLD-T sigue hasta 10 puntos, 10 áreas y 3 líneas con un detector de 640 × 480 o 384 × 288, entrega los valores por Modbus RTU/TCP y se instala a la intemperie en carcasa IP66 con un solo cable POE.
¿Cuántos puntos de medida vigila a la vez la IR DLD-T?
En modo estándar, 6 puntos móviles, 6 áreas y 3 líneas en tiempo real, con temperaturas máxima, mínima y media; en modo ampliado, hasta 10 puntos y 10 áreas, con recuadros de medida irregulares.
¿Cómo entrega las lecturas a un sistema de control?
Por Modbus RTU/TCP, de modo que los sistemas PLC y SCADA leen las temperaturas directamente; la salida de alarma de hardware conmuta además la señalización local.
¿Funciona con sistemas de vídeo existentes?
Sí. La compatibilidad ONVIF Profile-S/G integra el flujo en las plataformas estándar de gestión de vídeo.
¿Qué requiere la instalación?
Un único cable Ethernet: el POE transporta energía y datos. La carcasa IP66 admite el montaje permanente en exterior.
¿Le afecta a la óptica la temperatura ambiente?
No. La lente atermalizada de focal fija mantiene su calibración en entornos de alta o baja temperatura.
