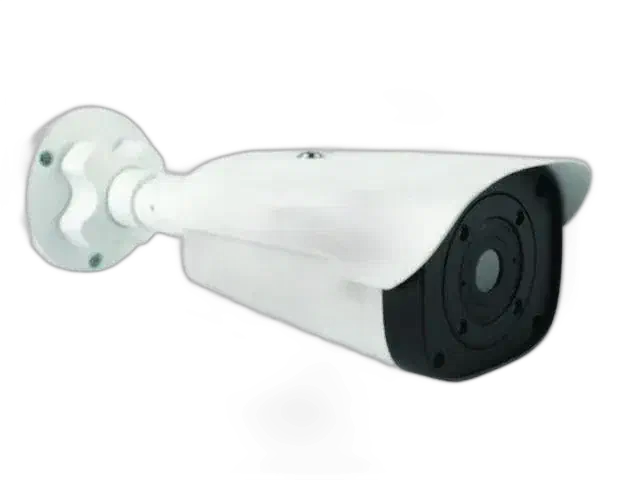

Câmara térmica fixa para vigilância contínua de temperatura
Para vigiar de forma contínua a temperatura de equipamentos de subestação, celas ou processos não assistidos convém uma câmara térmica fixa que meça sem operador e entregue as leituras diretamente ao sistema de controlo, e não uma câmara portátil. A IR DLD-T faz isso com um microdetetor não arrefecido de 640 × 480 ou 384 × 288 que segue em tempo real até 10 pontos, 10 áreas e 3 linhas com temperaturas máxima, mínima e média, e envia os valores a sistemas PLC ou SCADA por Modbus RTU/TCP, com uma entrada e uma saída de alarme de hardware, vídeo ONVIF Profile-S/G e um só cabo Ethernet com POE.
Dados principais da IR DLD-T
- Detetor: microdetetor térmico de plano focal não arrefecido, de 640 × 480 ou 384 × 288 pixels conforme a versão.
- Medição: em modo padrão, 6 pontos móveis em tempo real, 6 áreas e 3 linhas com temperaturas máxima, mínima e média; em modo alargado, 10 pontos, 10 áreas e traçado de caixas irregulares.
- Saída de temperatura: Modbus RTU/TCP, para que os sistemas PLC e SCADA leiam diretamente as temperaturas da IR DLD-T.
- Alarmes: 1 canal de entrada de alarme de hardware e 1 saída de alarme para a sinalização local.
- Vídeo: compatível com ONVIF Profile-S/G; a IR DLD-T integra-se como mais uma câmara IP nas plataformas de gestão de vídeo.
- Ótica: focal fixa atermalizada, que mantém a calibração com temperaturas ambientais altas ou baixas.
- Instalação: alimentação POE, com energia e dados por um único cabo Ethernet, e caixa de exterior IP66 com proteção contra raios e sobretensões.
Vantagens
Vigilância não assistida
Instalação de montagem fixa com medição contínua de temperaturas máxima, mínima e média, incluindo caixas de medição irregulares.
Uma ótica indiferente ao clima
A lente atermalizada de focal fixa mantém a calibração com temperaturas ambientais altas ou baixas; a caixa IP66 acrescenta proteção contra raios e sobretensões à intempérie.
Integração direta
Saída de temperatura por Modbus RTU/TCP, uma entrada de alarme de hardware e uma saída, e compatibilidade ONVIF Profile-S/G para plataformas de gestão de vídeo.
Implantação com um só cabo
O POE fornece energia e dados por um único cabo Ethernet, simplificando a cablagem de exterior.
Aplicações
- Vigilância térmica contínua de equipamentos de subestação e celas.
- Prevenção de incêndios em transportadores, armazéns e fossas de resíduos.
- Controlo de temperatura de processos em instalações não assistidas.
Acerca do produto
A IR DLD-T é uma câmara térmica de rede para instalação permanente: comporta-se como uma câmara IP para as plataformas de vídeo enquanto serve dados radiométricos aos sistemas de controlo industrial, com alarmes disparados localmente pela saída de hardware.
Especificações técnicas
| Detetor | Não arrefecido, 640 × 480 ou 384 × 288 |
| Ótica | Focal fixa atermalizada |
| Modos de medição | Até 10 pontos, 10 áreas, 3 linhas; caixas irregulares |
| Saída de temperatura | Modbus RTU/TCP |
| Alarmes | 1 entrada de hardware, 1 saída |
| Vídeo | ONVIF Profile-S/G |
| Alimentação | POE |
| Proteção | IP66; contra raios e sobretensões |
| Modo de medição padrão | 6 pontos móveis, 6 áreas e 3 linhas (máx./mín./média) |
Perguntas frequentes
Que câmara térmica convém para vigiar uma subestação 24 horas por dia?
Uma câmara fixa radiométrica que meça sem operador e envie as temperaturas ao sistema de controlo. A IR DLD-T segue até 10 pontos, 10 áreas e 3 linhas com um detetor de 640 × 480 ou 384 × 288, entrega os valores por Modbus RTU/TCP e instala-se no exterior em caixa IP66 com um só cabo POE.
Quantos pontos de medição vigia ao mesmo tempo a IR DLD-T?
Em modo padrão, 6 pontos móveis, 6 áreas e 3 linhas em tempo real, com temperaturas máxima, mínima e média; em modo alargado, até 10 pontos e 10 áreas, com caixas de medição irregulares.
Como entrega as leituras a um sistema de controlo?
Por Modbus RTU/TCP, pelo que os sistemas PLC e SCADA leem as temperaturas diretamente; a saída de alarme de hardware comuta ainda a sinalização local.
Funciona com sistemas de vídeo existentes?
Sim. A compatibilidade ONVIF Profile-S/G integra o fluxo nas plataformas padrão de gestão de vídeo.
O que requer a instalação?
Um único cabo Ethernet: o POE transporta energia e dados. A caixa IP66 admite a montagem permanente no exterior.
A temperatura ambiente afeta a ótica?
Não. A lente atermalizada de focal fixa mantém a calibração em ambientes de alta ou baixa temperatura.
